凯迪正大KDZD30BP过电压保护器测试仪的使用方法以及接线图
作者：来源：武汉凯迪正大电气有限公司日期：2020-06-23 09:20:00阅读：

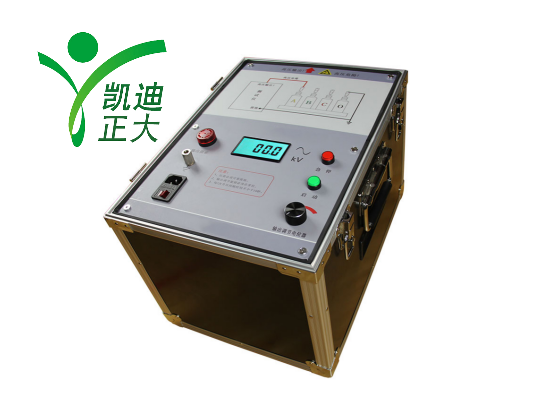

凯迪正大过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。
该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁定放电瞬间的电压有效值，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。
该测试仪体积小，重量轻，防震耐摔，操作简单，携带方便。
凯迪正大过电压保护器测试仪使用方法：

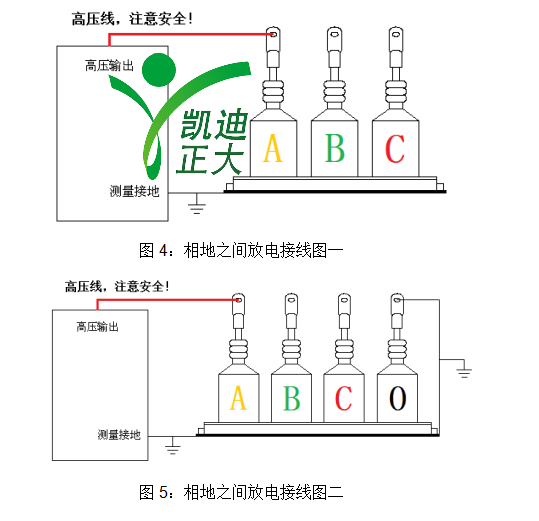

（1）请按图4或图5接好线，注意一定要接好地线；
（2）接上电源线，开机；
（3）观察急停按钮是否处于断开状态，如果出于闭合状态应立即断开，闭合时急停按钮内的指示
灯会亮；
（4）将输出调节旋钮回零；
（5）按下启动按钮，电压表显示00.0kV，仪器自动启动声光提示，此时匀速且缓慢旋转面板上的输出调节旋钮，当输出电压达到间隙放电电压时仪器会在0.2S内切断高压输出同时锁定电压表，输出声光提示停止，此时记录电压值；
（6）将电位器回零，间隔15秒再次启动测量，记录第二次电压值；
（7）测量3次求平均值，该值不应小于说明书中规定参数值的85%；
（8）在过电压保护器的相相、相地之间的放电；
（9）如遇异常情况迅速按下急停按钮。

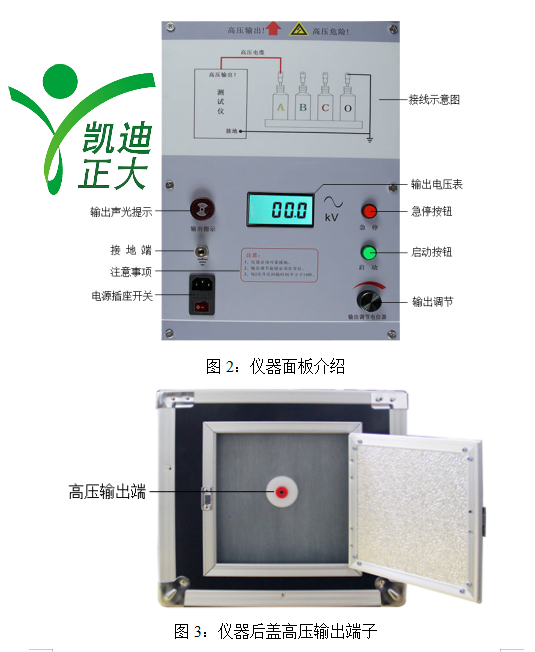

我们先来看下这款产品的控制面板，长啥样的：
贮存及运输，我们需要注意哪些：
（1） 本仪器应在原包装条件下, 放室内贮存。
（2） 其环境温度为 -10～60℃，相对湿度 ≯ 90 ％ ,
（3） 室内不应含有足以引起腐蚀气体。
（4） 仪器周围无剧烈的机械振动和冲击。
（5） 无强烈的电磁场作用。运输条件参照贮存条件。
