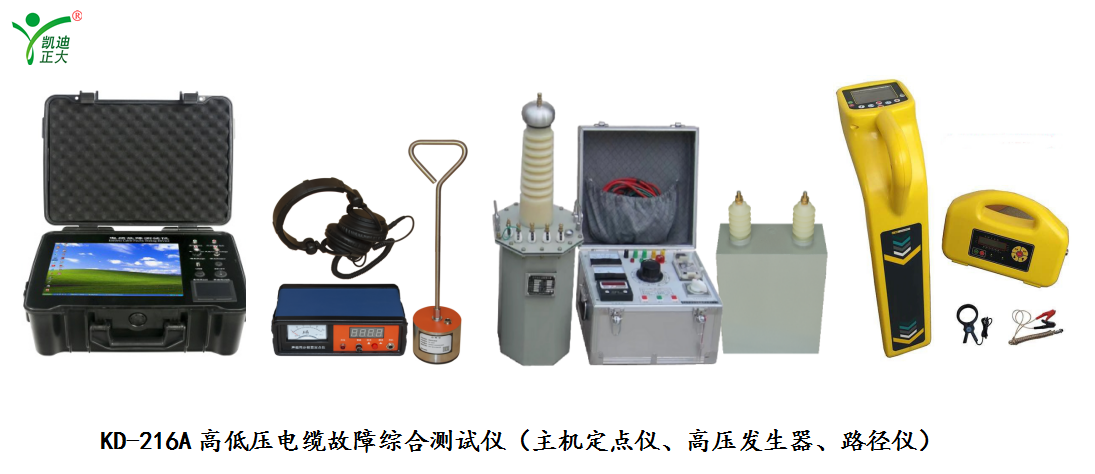

电力电缆故障智能定位系统 凯迪正大电缆故障测试仪系列产品介绍
凯迪正大高低压电缆故障综合测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
凯迪正大KD-216B电缆故障测试仪
一、主要功能
能满足35kV及其以下不同电压等级电力电缆的不同类型故障的定位查找，包括： 开路、短路、低阻、高阻泄漏、高阻闪络性故障检测；可检测电缆长度；也可校验电缆的传播速度。可完成电力电缆的路径的查找（带电/不带电）均可；可检测电缆的埋设深度等功能。
二、系统组成
1、电缆故障测试系统测距部分
2、高压冲击电源部分
3、智能电缆故障精确定位部分
4、电力电缆路径定位系统部分
三、技术规格

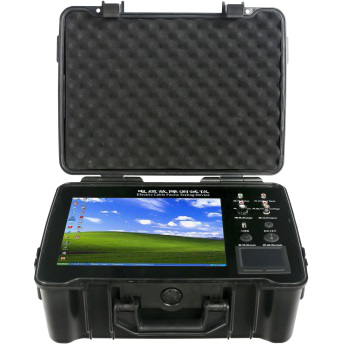

1、测距部分(KD-216B电缆故障测试仪主机)
设备简介：
KD-216B 电缆故障测试系统迎合电力工业快速发展需求和设备人性化设计要求，采用了国际最高水平的时域反射技术，故障波形自动判距、自动显示故障距离、简单明了，解决了传统电缆故障测试仪依靠人去分析故障距离的缺点，使用方便快捷；整机采用进口防水、防潮、防震、防腐工业级机箱，适用于任何环境测试。主要元器件选择性能优异的进口元器件，产品小巧精致，易于携带，设备性能优于行业水平；全新的软件操作平台，人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，生产遵循中华人民共和国制造计量器具许可证陕制00000548号，该套设备由电缆故障测试仪主机、故障定位电源、高压电桥故障定位系统三部分组成，适用于35kV及以下不同电压等级电力电缆故障定位。
功能特点：
1.用于35kV及以下不同等级、不同截面、不同介质以及不同材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2.可实现低压脉冲法测距，并对短路、开路、低阻故障波形准确无误自动判距。
3.可配合多种高压设备实现高压冲闪电流法测距。
4.可反测电缆实际的传播速度，实现不同规格电缆测距需求，拒绝设备绝对误差。
5.全中文操作软件和使用界面，实现人机高效互动。
6.工业级12.1寸彩色触摸液晶屏显示。
7.同屏展示整体波形，彻底解决盲目测试或测试失败原因。
8.内置电源供电，在无电源环境中均可长时间使用。
9.体积小、重量轻、使用方便，检测故障成功率和测试精度高。
10.在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
11.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
12.国内领先的操作平台，采用人性化的界面设置，在室外强光下依然清晰，是公司研发工程师根据现场用户反馈而深度探索的全新产品。
技术参数
显示方式：12.1英寸工业级液晶屏（win7操作平台）
测试距离：不小于100km
操作方式：双操作，触摸笔兼触控鼠标操作
测试方法：低压脉冲法、冲闪电流法、波速测试法
存储空间：固定8G
最短测试距离（盲区）：0-2米或无盲区
测试精度：±0.1m
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米
测试误差：系统误差小于±1%
实时采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）；
待机时间：可连续使用8小时左右
主机重量：7kg
外形尺寸：180mm×300mm×400mm

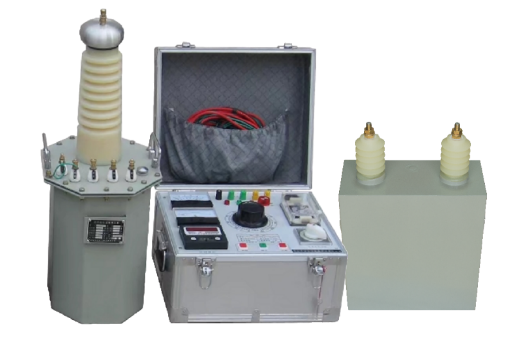

2、高压冲击电源部分（YD-3/50分体式高压冲击电源）
YD-3/50分体式高压冲击电源测试故障时提供的高压大能量装置，用于冲闪法测试时故障的预定位以及精确定位故障点时使用的能量源发生装置。本产品主要用于对35KV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用，也可用于电力电缆高阻未击穿故障的持续施加能量以降低故障点电阻从而快速定位测试。
高压试验变压器参数：
1、容量：3KVA
2、输入电压：AC200V 50Hz
3、输入电流：15A
4、输出电压：AC：50KV DC:70KV
5、输出电流：AC：60mA DC:42.8 mA
高压试验控制箱参数：
1、容量:3KVA
2、输入电压:AC220V，50Hz
3、输入电流:13.6A
4、输出电压:0～250V
5、输出电流:0～15A
储能电容参数：
1、2uF/30kV
2、工作电流：2uF，≥10 kA
3、充放电频率：1～30次/分
4、容量偏差：0～+10%
5、高压电源装置预期寿命：≥20000次

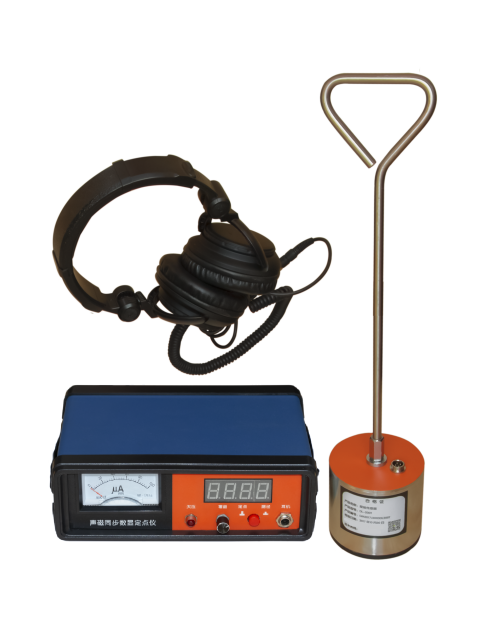

6、智能电缆故障精确定位部分（KD-216D智能电缆故障精确定点仪）
凯迪正大KD-216D智能电缆故障精确定点仪
设备简介：
KD-216D智能电缆故障精确定点仪是最终确定故障点重要设备，因为电力电缆敷设环境的极其复杂性，电缆故障测试时精确定点一直是很关键的一步，即使有准确的粗侧距离，但由于受到外界环境的影响，我们也是难以快速准确定位。设备是一款便携式、超静音、可视化精确定点仪，是专门与高压冲击发生器配合使用，采用冲击放电进行时间差法精确定点的专业接收机，其采用领先的背景智能降噪和声音追踪新技术，可实现连续优化、较好声音效果，运用前端连续冲击放电时，粗侧距离范围内故障点冲击放电声音在电缆上方的地面传播，被地面上的探地传感器记录下来。
功能特点：
1.用声波测量法或声磁同步法对电缆高阻故障点精确定点
高压脉冲在故障点放电，产生声音和磁场。通常可通过定点仪高灵敏度传感器和耳机听出故障点位置。声音变化强度不明显时，比较声波和磁场的传输时间差，定点更精确方便。
2.用磁场测量法进行电缆金属性故障（死接地）精确定点
金属性故障，击穿时没有明显的放电声，很难用声测法精确定点。电缆故障定点仪，巡测故障点附近的磁场分布，从而精确定点。
技术指标：
故障定位精度：±0.1米
频率范围：100Hz～1500Hz
灵 敏 度：＜ 5μV，抑制能力＞40 dB（工频）
增益：电磁增益＞110 dB，音频增益＞120 dB
充电电压：AC 220V±10%
充电器输出电压：12V
工作电源：锂电池供电
工作模式：声磁定位

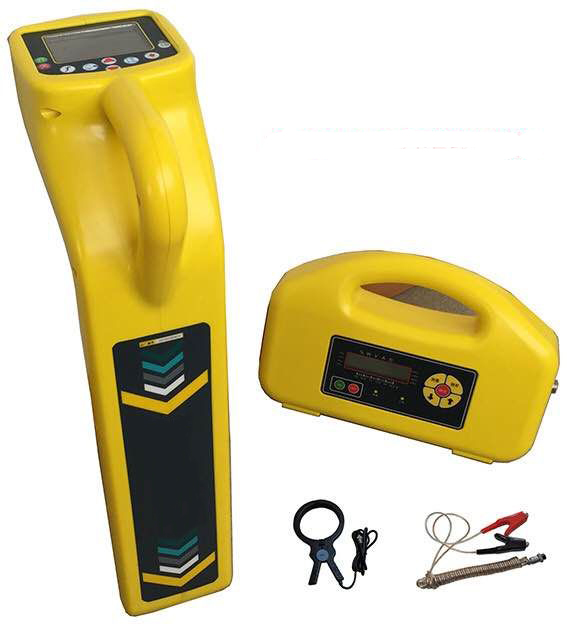

凯迪正大KD-2124地下智能电力电缆路径定位系统：
电力电缆路径定位系统部分（KD-2124智能电力电缆路径定位系统）
设备简介：
KD-2124是本公司最新一代地下管线探测仪，用于对地下管道、电缆的位置、走向、埋深及管中电流测量，多种频率和工作模式能够满足各种环境和各种管线探测的需求。也可配合A字架（选配）实现死接地故障的测试，是一款性能优异，性价比较高的优秀产品，广泛用于供电、发电、工矿、石油、化工、自来水、市政等单位，一直获得用户好评。
技术指标：
接收机：
定位精度：深度的±5％
电流测量精度：实际电流的±5％
深度测量精度：深度的±5％（无邻近管线干扰）
工作频率：无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz等频率
工作温度：-20℃～＋50℃
电池：7.4V锂电池
深度测量范围：0-10m
工作模式：谷值法、峰值法、宽峰法、峰值箭头法
发射机：
输出功率：10W
工作频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz等频率
工作模式：直连、感应和夹钳三种模式自动转换
电 池：14.8V内置锂电池组
工作温度：-20℃～＋50℃
功能特点：
（一）功能多
1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。
2、 接收机功能: 用于对地下管道、电缆的位置、走向、埋深及管中电流测量。
3、左右定位箭头指示目标管线位置，定位快速、精确；前后箭头和dB值指示防腐层破损点的位置及大小。
4、具有背光功能，适合夜间抢险使用。
5、GPS地理定位功能，管道走向自动成图。
6、专业数据分析软件，检测报告自动生成。
7、接收机特有功能: 用于故障（管道故障是指外防腐层破损，电缆故障是指外护层损坏）定位, 检测地下管线的绝缘破损情况。
8、电流测量：测量发射机施加到被测管线上的电流。
9、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。
10、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。
(二)定位精度高 :
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的精确度。
1、很大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化, 据其最大值的位置来定位;
2、极小值法: 用谷值模式, 通过测定垂直分量（）的变化, 据其最小值的位置来定位。
(三)测深方法多:
具有多种测深方法可任意可选,并可相互验证。
1、双水平线圈直读法；
2、单水平线圈80%法、50%法；
3、45度法。
(四)抗干扰性强
1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。
2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。
3、工作频率多:根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。
(五)操作简便
1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到较好，测深完毕自动恢复到测深前的工作模式。
(六)连续工作时间长, 使用成本低 发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。
（七）发射机交直流两用
正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不等仪器充足电再使用。
备注：大多数故障检测设备质保均三年，含三次现场免费测试服务，终身一对一技术指导。
