电缆故障测试仪的原理是什么 电缆故障测试仪使用方法有哪些
凯迪正大电气有限公司根据市场需求研发了一系列的电缆故障测试仪器,很多朋友想知道其原理还有详细的使用方法,今天就给大家好好讲解一下,就拿凯迪正大KD-216高低压电缆故障综合测试仪来说:

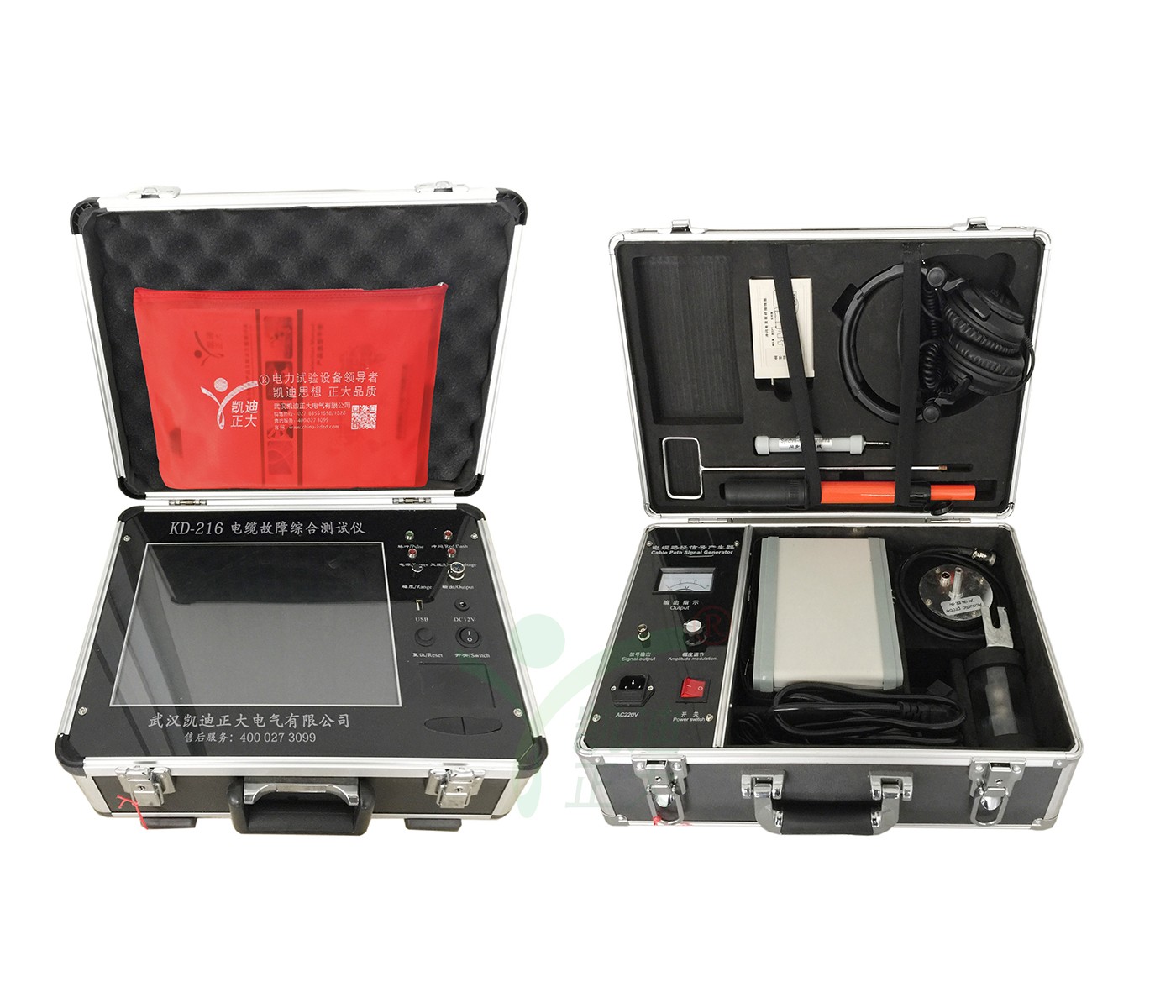

KD-216电缆故障测试仪是由KD-216路径信号发生器、KD-216路径定位接受机、感应式探头、电位差式探测架等组成。电缆寻迹及故障定位仪是光缆、电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍,不及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代最高新的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。
KD-216电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
电缆故障测试仪的原理是什么?
KD-216电缆故障测试仪可测试各种型号的电力电缆(电压等级1KV~110KV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
根据故障的探测原理,当仪器处于闪络触发方式时,故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形,因此测试仪器应具备存储示波器的功能,可捕获和显示单次瞬态波形。本仪器采用数字存储技术,利用高速A/D转换器采样,将输入的瞬态模拟信号实时地转换成数字信号,存储在高速存储器中,经CPU微处理器处理后,送至LCD显示控制电路,变为时序点阵信息,于是在LCD屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时,仪器按一定周期发出探测脉冲加入被测电缆和输入电路,即时启动A/D工作,其采样、存储、处理和显示与前述过程相同。LCD显示屏上应有反射回波。
电缆故障测试仪使用方法:
大家都知道在具体测试电缆故障的时候,我们应该严格按照凯迪正大生产厂家说明书上的的程序来进行操作,才能够正确的找到发生故障的原因,在测试电缆故障之前,首先应对故障类型进行判断,以便确定采用哪种测试方式。借助于万用表或兆欧表或其他工具以及现场经验,可以对故障类型进行预判。
如果故障类型是开路、短路、接触不良、或低阻抗接地,应使用低压脉冲法进行测量。如果是高阻故障,则应采用电流法。如果故障类型不能确定,则可以使用波形比较法。当被测电缆的波速不能确定时,须对它进行校验,以确保故障测量的准确性。
当被测电缆的波速不能确定时,须对它进行校验,以确保故障测量的准确性。校验方法如下:
1) 准备一根与被测电缆相同类型的标准电缆;
2) 将标准电缆接到测试仪的输出端口上;
3) 打开仪器电源开关;
4) 将模式选择开关打到脉冲模式上,屏幕右上角显示“脉冲”;
5) 将测量范围调到大于等于标准电缆的长度;
6) 按“脉冲”键发送测试脉冲,屏幕上得到反射波;
7) 按 ► 键将光标移到反射波的起点。如果反射波不好辨别,应调节增益旋钮改变波形幅度,然后再重新发送脉冲;
8) 修改波速值直到测得的距离等于标准电缆的长度为止,然后记下此值以备使用。
低压脉冲法
1) 将大多数设备与被测电缆断开;
2) 将被测电缆连接到接到测试仪的输出端口上。
3) 打开仪器电源开关;
4) 将模式选择开关打到脉冲模式上,屏幕右上角显示“脉冲法”;
5) 输入与被测电缆对应的波速值。
6) 将增益电位器调到最大,然后按 发送脉冲 键发送测试脉冲,屏幕上得到反射波;
7) 如果没有反射波,则应调整测量范围然后重发脉冲,如此反复试几次,直到观察到反射波为止。
8) 调整增益并重发脉冲,使反射波的前沿最陡;
9) 按◄ 或 ► 键将测量光标移动到反射波的前沿上,此时屏幕左上角显示的就是故障的距离;
10)为了提高精度,的方法改变波形比例,将波形扩展后,按上述方法进行精确定位;
11) 故障类型可根据反射波的极性进行判断。
波形比较法
1) 将大多数设备与被测电缆断开;
2) 将正常电缆连接到测试仪的输出端口上;.
3) 用低压脉冲法读取该正常电缆的测量波形并将它保存起来。
4) 将故障电缆接到测试仪的输出端口上,并测得它的反射波;
5) 调出刚才保存的波形。
6) 比较这两种波形的差异并查找故障点。
冲击高压闪络法(扩展功能)
该方法适用于故障电阻较高时使用;其方法是通过放电球间隙向故障电缆加冲击高压,使故障点击穿产生闪络;凡脉冲法无法测出的故障原则上均可用此法测试,适应范围较大。
1)检查工作方式开关是否置于闪络位置;
2)按下图所示线路连接设备;地线要求接触良好;其中储能电容耐压应能满足试验要求;采样盒应平行于被测电缆铠装接地线放置,离接地线1cm左右;
3)测试方法:调节调压器升高试验电压至故障点能被击穿为止;调节球间隙距离应视故障电缆能否正常放电决定;冲击闪络故障点放电正常与否可由放电全过程波形判断;
4)亦可由球间隙放电响声及电表指示判断是否出现故障点击穿闪络现象;若放电不好可适当提高试验电压,加大球间隙距离或加大储能电容器的容量;
5)将增益旋钮调到2/3左右,按“发送脉冲”键,屏幕上得到反射波;
6)如果没有反射波,则反复试几次,直到观察到反射波为止;
7)按键将测量光标移动到反射波集中区域
8)调整波形比例为1:1,按 或 键将测量光标移动到正脉冲上升沿或下降沿与基线交点处,设置为零点(详见按键功能说明/菜单键/零点);
9)按键将活动光标移动到相邻的正脉冲上升沿或下降沿与基线交点处;
10)参考附录一,调整波速值与被测电缆一致,此时屏幕左上角显示的就是故障距离;
11)为了提高精度,改变波形显示比例,将波形扩展后,再按上述方法进行精确定位。
