工频耐压试验装置有啥特点？

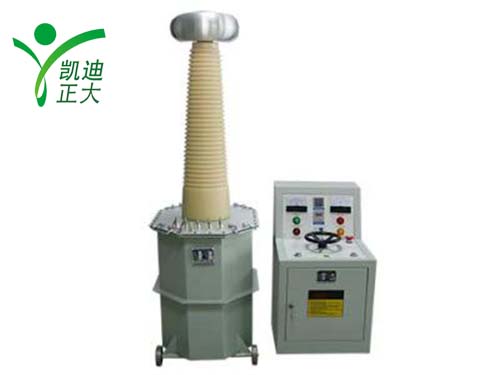

工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都须严格定期进行交流耐压试验。

概述

绝缘耐压试验分为直流耐压试验和交流耐压试验两种。过去在进行电缆耐压试验时都采用直流耐压试验。经过研究和实践表明：直流耐压试验对橡塑绝缘是无效的且具有危害性。我国在九十年代开始研究和实践交流耐压试验技术。经过20多年的研究和实践，世界各国纷纷采用交流耐压试验代替直流耐压试验。国内外有关标准机构也对于高压电缆的试验方法作出了更改和修订。1997年5月CIGRI国际大电网工作会议对目前采用的直流耐压试验方法提出疑议，并推荐使用工频及近似工频（30-300HZ）的交流试验方法，在全世界范围内推广应用。在我国电网相对发达的省份，交流耐压试验已经成为强制性标准。其它地区的试验规程也在起草和酝酿中。交流耐压试验取代传统直流耐压试验已是大势所趋。

变频串联谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

变频串联谐振耐压装置 主要用途：

1、6kV-500kV高压交联电缆 的交流耐压试验

2、6kV-500kV变压器 的工频耐压试验

3、GIS和SF6开关 的交流耐压试验

4、发电机的交流耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

与原始的设备相比：

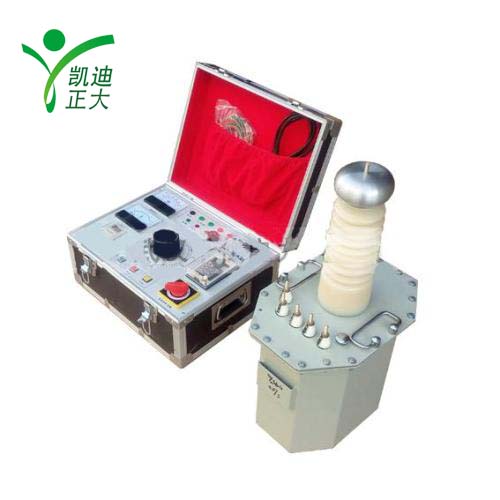

在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置（交流耐压试验变压器）往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统油式试验变压器的1/3～1/4）由变频电源、励磁变压器、电抗器、分压器组成.特点：体积小，重量轻，结构复杂，成本高，接线繁多等。便携式交流工频耐压仪(由干式试验变压器、控制箱两部分组成）体积小，重量轻;，结构简单、可靠性高；可方便在现场使用。

产品特点

监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示

保护功能：过流保护、零位启动保护、声光语言报警提醒

采用新型时间继电器，计时范围更广（1S～99H）

采用新型电流继电器，更精确、更可靠，确保人身及设备安全高压试验变压器

采用新型干式变压器绝缘，耐潮，耐冲击，绝缘程度高结构合理，体积小，重量轻
