凯迪正大2000kVA/400kV型变频串联谐振试验成套装置

凯迪正大作为研发制造的2000kVA/400kV型变频串联谐振试验成套装置（30～300Hz）的生产厂家，运用嵌入式微电子技术和数字信号处理技术，采用人性化彩色液晶屏显示，可灵活分段设置试验电压、试验时间，设置找频范围。该设备具有自动试验和手动试验两种试验模式，功能强大、操作方便。

2000kVA/400kV/变频串联谐振试验成套装置广泛适用于二级承装（修、试）电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业对大容量、高电压电容性试品进行交流耐压试验。



凯迪正大作为研发制造的2000kVA/400kV型变频串联谐振试验成套装置

一、工作原理

该变频串联谐振试验成套装置运用串联谐振原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和被试品电容C发生谐振，谐振电压即为试品上所加电压。

通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品C上，通过改变调频控制器的输出频率，使回路处于串联谐振状态。回路的谐振频率取决于被试品电容C和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

二、用途及性能

    变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联动力电缆、互感器、套管等的交接试验和预防性试验。

    我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，国内高压试验行业，利用这一技术设计，制造的变频串联谐振高压试验装置，几乎符合国家有关高压试验的规程和要求。

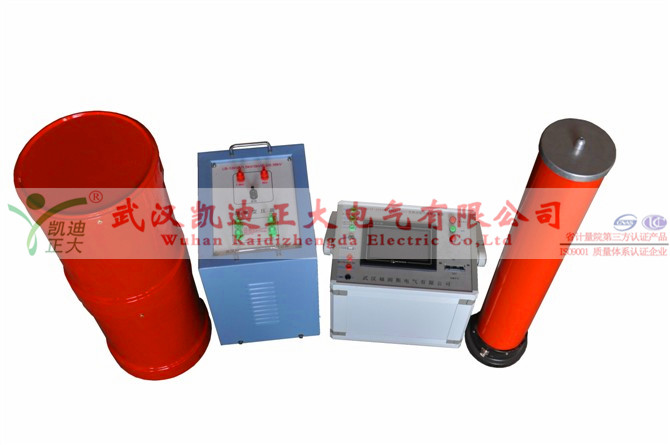

三、变频串联谐振成套装置整套装置的组成

    整套装置由调频调压电源、激励变压器、电抗器、分压器等组成。

四、主要技术参数

1、环境温度：-10℃—45℃

2、工作湿度：≤90%

3、海拔：≤2000M

4、电源输入：380±10%三相或220V ±10%单相（10KW以下），50Hz

5、额定输出容量：0-5000KVA

6、谐振电压：0-1000KV

7、频率调节范围：0.1-300Hz

8、系统测量精度：0.5级

9、频率调节分辨率：0.01Hz

10、不稳定度：≤0.05%

11、输出波形：正弦波

12、波形畸变率：≤0.5%

13、噪声：≤60db

14变频串联谐振成套装置、电抗器Q值：30-120



凯迪正大变频串联谐振耐压装置产品特点

1、高试验电压200KV，大试验电流8A，大部件重量<50Kg

2、手动试验/自动调谐/自动试验三种试验模式

3、大屏幕显示数据、试验状态，并有实时操作步骤提示功能

4、能灵活整定试验电压、调频范围、加压时间

5、试验结果能计算出被试品电容

6、具有计算机通讯接口，可升级操作软件和数据管理

7、体积小、重量轻、操作方便

8、分辩率高，频率分辩率为0.01HZ

9、安全可靠性高，系统具有过电压、过电流及放电保护功能，可有效保护人身及设备安全



另外如果有需要试验变压器、直流高压发生器、微机继电保护测试仪、电缆故障测试仪、电阻测试仪以及局部放电高压绝缘变压器断路器等仪器设备的朋友可以随时联系我们在线客服或者电话咨询，保质保量！
