凯迪正大试验变压器整流变压器变比测试仪技术原理解析

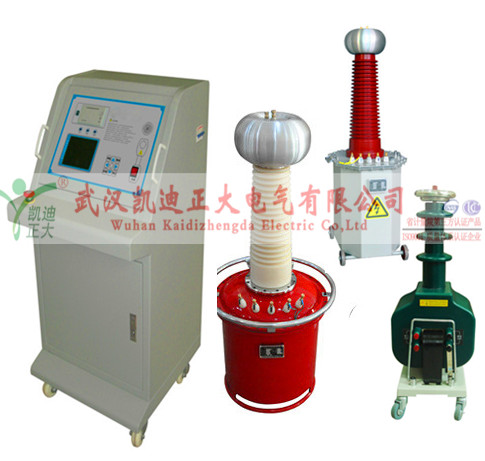

试验变压器的低压绕组在里面而高压绕组在外面的设计道理
变压器高电压绕组的排列方式，是由多种因素决定的。但就大多数变压器来讲，是把低压绕组布置在高压绕组里面。在主要是从绝缘方面考虑的。理论上，不管高压绕组或低压绕组怎么布置，都能起变压作用。但因为变压器的铁芯是接地的，由于低压绕组靠近铁芯，从绝缘角度容易做到。如果将高压绕组靠近铁芯，则由于高压绕组电压很高，要达到绝缘要求，就需要很多的绝缘材料和较大的绝缘距离。这样不但增加了绕组的体积，而且浪费了绝缘材料。再者，由于变压器的电压调节是靠改变高压绕组的抽头，即改变其匝数来实现的，因此把高压绕组安置在低压绕组的外面，引线也较容易。
小贴士
变压器大修时的项目及内容
①吊出器身，检查器身（铁芯、线圈、分接开关及引线）；
②检查项盖、储油柜、安全气道、热管油门及套管；
③检修冷却装置及滤油装置；
④滤油或换油，要时干燥处理；
⑤检修控制和测量仪表、信号和保护装置；
⑥清理外壳，要时油漆；
⑦装配并进行规定的测量和实验。
整流变压器变比测试仪又称特种变比测试仪。凯迪正大新推出的第三代专业变比测试设备，可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。
仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。针对Z型（曲折型）接线的结构及原理，采用普通的变比组别测试仪和特殊的测试方法进行变压比及接线组别测量，达到了令使用者满意的效果，保证了试验数据的真实准确。
本变压器变比测试仪输入单相，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或其它特种变压器变比、误差及组别或角的测试，另外本Z型绕组变压器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。
