工频耐压试验装置的类型

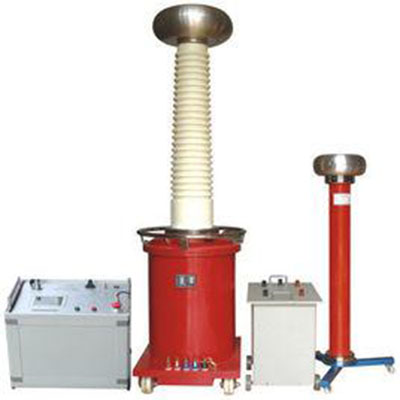

智能工频耐压试验装置是根据国家最新电力行业标准而设计的，性能高新的智能型耐压试验设备，用于对各种电器产品，电气元件，绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷。衡量过电压的能力，广泛应用于电工制造部门，电力运行部门，科研单位和高等院校。分为油浸式轻型试验变压器，交直流sf6气体试验变压器，干式试验变压器。

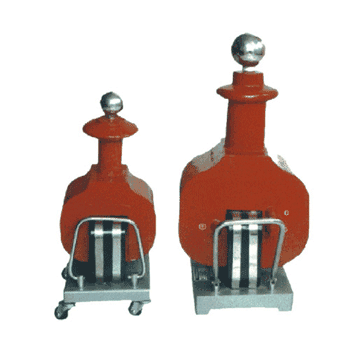

油浸式轻型高压试验变压器采用单框芯式铁芯结构，初级绕组在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通。因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的三角形结构，整体外形显得美丽大方交直流sf6气体试验变压器适用于变电站现场，户外10KV,35KV,110KV,220KV高压开关设备交流耐压，采用优质冷轧30Q-130Q取向硅钢片，叠成多级圆柱框形铁芯；高压塔式线圈是在特制的高强度绝缘筒上用QZ型导线直接连续绕制而成，外壳是无缝焊制钢瓶，尺寸适形，美观大方，内充新型绝缘介质sf6气体，不同在高压套管内高压整流硅堆与短路杆的巧妙配合，插入和抽出可变换变压器是工频高压交流输出还是高压直流输出，在普通试验变压器基础上，加上特殊的电气结构及精细的制作工艺，使得此类变压器局放量（≤5pc），有利于用局放仪在高压状况下判别其他被试品（如GIS,CVT,电缆附件，主变等）的局放量。产品的设及构思，材质选择以及工艺流程等都是全新的，其体积小，重量轻，，外形美，各项技术指标达到《JB3570-98》标准要求。

YDQ交直流SF6气体试验变压器适用于变电站现场、户外10KV、35KV、110kV、220KV高压开关设备交流耐压。采用优质冷轧30Q－130取向硅钢片，叠成多级圆柱框形铁芯；高压塔式线圈是在特制的高强度绝缘筒上用QZ型导线直接连续绕制而成；外壳是无缝焊制钢瓶，尺寸适形，美观大方；内充新型绝缘介质SF６气体。不同在于高压套管内高压整流硅堆与短路杆的巧妙配合，插入和抽出可变换变压器是工频高压交流输出还是高压直流输出。在普通试验变压器的基础上，加上特殊的电气结构及精细的制作工艺，使得此类变压器局放量很小（≤5PC），有利于用局放仪在高电压状态下判别其它被试品（如GIS、CVT、电缆附件、主变等）的局放量。产品的设计构思、材质选择以及工艺流程等都是全新的，其体积小、重量轻、外形美，各项技术指标达到<<JB3570－９８>>标准要求。

GIB干式试验变压器，是引进国外最新高新技术，利用高新的生产设备，采用了线圈环氧真空浇注成型及CD型铁芯的新工艺，新材料。与其同容量，同电压的油浸式试验变压器相比，明显地具有重量轻，体积小，造型美观，性能稳定，使用携带方便，无渗漏油等优点，并有效的削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能吗，直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的产品。GTB系列干式试验变压器利用高新的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺。和同类产品油浸式变压器相比，明显地降低了重量。减小了体积。在质量上提高了绝缘强度和抗湿程度。并有效的削弱了漏磁而大大加强。方便等特点，特别适合用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器，本系列产品适合用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验，电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
