发电机交流耐压串联谐振试验装置操作方法

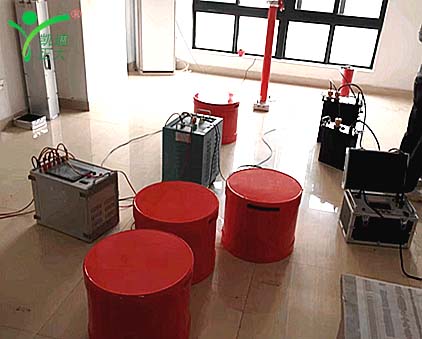

发电机交流耐压串联谐振试验装置是由控制台（含调压器），激励变压器，可调电抗器，固定电抗器，分压器，放电球隙组成。

发电机交流耐压串联谐振耐压试验装置操作方法

过流保护设定，按试验变压器高压侧额定电流的1.2倍整定。

例：该励磁变压器高压侧额定电流为50A,所配置互感器为50/5.则其电流继电器应调整为5A。

过压保护设定，按试验时电压的1.1倍整定。

例该试验电压为39KV时，则其显示器应调整为43KV

把分压器的电缆线接到控制台上高压电流两接线柱

耐压时间整定：将时间继电器上试验时间设置到所需的试验时间。

按接线图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零位，

调压自动回零，不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限位保护功能是否正常。

合闸主电源。按“升压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零

断开主电源
