KDZD3099绝缘子因劣化探测仪的技术指标以及工作原理
技术指标
使用范围：380V～1000KV
1、主机
中心频率：40KHz±1Hz
灵敏度：
放电形式：针尖拉弧放电
放电间歇：4mm
有效距离：电压：2KV以下 距离0.5～15M
2～10KV 距离5～40M
10～220KV 距离5～50M
220～500KV 距离10～60M
500KV以上 距离20～80M
工作电压：DC 6.5V～DC8.4V
电池：高容量无记忆锂离子电池
体积：445×410×320（mm）
2、铝合金托架
（1）激光
输出波长：650nm
光束发散度：0.4mard
出瞳功率：≥70mw
外形尺寸：Φ16×60mm
最小光斑：Φ0.3mm
光学系统：优质非球面塑胶透镜
发 散 角：0.3mrad（40m以内）
工作温度：-10℃～50℃
激光级别：IIIB
3、单筒瞄准镜
倍率：3-9倍
物镜直径：Φ50mm
长度：315mm
出瞳直径: 5.56-16.67mm
管径: 25.4mm
出瞳距离: 75-85mm
视场（@100码）: 2.60-6.60
4、高频传感器
中心频率fo：40KHz±1Hz
自由电容Co：2500±20%PF
灵敏度：-127dB
最大驱动电压：20 Vms
余振时间:1.5msec. Max.
额定阻抗：1000M
水平探测角度:（6dB)120±10°
垂直探测角度:（6dB）60±10°
反射灵敏度：1.0mVp-p Min
额定阻抗：1000MΩ
使用温度：-30℃～+85℃

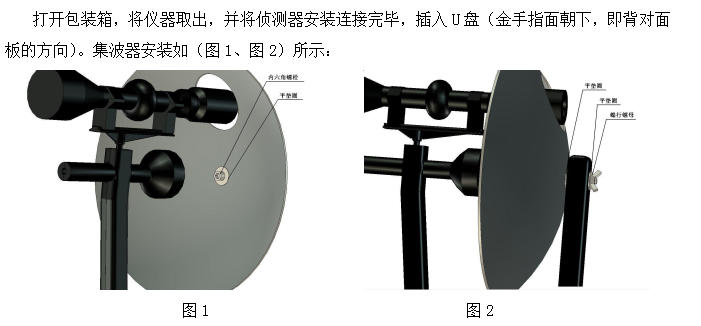

5、集波器
口径：Φ320mm
形状：抛物面
材料：铬合金
6、液晶显示屏
工作电压：（VDD:+3.0--+5.5V）
显示分辨率:128×64点
内置汉字字库：提供8192个16×16点阵汉字
时钟频率：2M Hz
显示方式：STN、半透、正显
视角方向：6点
背光方式：侧部高亮白色LED，蓝色背光
通讯方式：串行、并口可选
工作温度:-20℃-+55℃
存储温度:-20℃-+60℃
7、高精度耳机
额定阻抗：32Ω
频率范围：100Hz-10KHz
灵敏度：（1W/1m）120dB
8、电源适配器
输入电压：AC220V±10%
输入频率：50Hz/60Hz
输出直流电压：DC 12V
电流：1.25A
9、温湿度传感器
测量范围：湿度：0～100%RH
温度：-40～120℃
响应时间：湿度：<8s，温度：<30s
分辨率：湿度：0.03%RH，温度：0.01℃
重复性：湿度：0.1%RH，温度：0.1℃
输出信号：类I²C
测量精度：请详见订货型号
迟滞：±1%RH
稳定性：<0.5%RH/年
10、USB存储器
重量：1.4g
尺寸：31.55mm长x 12.3mm宽x 2.1mm高
容量：4GB
读取速度：最高可达24MB/秒
写入速度：最高可达6.5MB/秒
11、整机外包装
材质：铝合金箱/塑胶箱
尺寸：485×465×200 mm
主设备重量：1.68kg
全套整机重量：6.45kg
工作原理
当发电厂、变电站的输电线路中的绝缘子因劣化而发生闪络故障时，会发生一种高频超声，这种高频超声人耳听不到，测试仪的集波器将这一声音接收放大，输入主机，采用独特的微电脑处理方式，将这一微弱信号整形、放大、处理后，转换为音频信号，让使用者通过耳机听到这些声音，并在液晶显示器上看到该声音的强度指示，判断出此绝缘子的劣化程度。该仪器具有很强的方向性（激光锁定声音来源，探测出劣化绝缘子的具体位置），为状态检修提供技术支持，提高工作效率，达到仪器侦测故障的最终目的。
当电力线路中的绝缘子因劣化而发生闪络或是低阻等故障时，前期都会发生不同程度的放电，而这个或强或弱的放电作用于绝缘子的自身，又会产生一种极其复杂的声波，这个声波的波长较短，频率较高且多频交杂，近乎于光学属性，我们对此声波进行了深入的分析，通用大量的实验，找出了该声波的特性。
绝缘子故障侦测器就是通过高强度激光束和高倍瞄准镜配合定位，并由特制的集波器将来自检测对象的特征声音信号收集，被多个高频传感器接收并转化为电信号,通过音频运放系统将这一微弱声音信号接收并经多级放大，特征分析、整形处理等诸环节，将整理后的信号通过专用电缆送入主机，由微处理器进行采样和对比分析，并将其它非要频段波屏蔽。最后形成两路信号，一路经音频放大送到耳机，供检测人员进行监听。另一路通过模数转换变为数字信号，由微处理器进行采样、存储、对比、分析、和处理、并送液晶屏进行实时显示该声音的强度指示和直方图。
工作人员可通过听到的声音变化和显示的数值配合强大的后台分析软件来准确判断该绝缘子的劣变程度。该仪器具有很强的方向性，可通过激光和目镜配合锁定声音来源，探测出劣化绝缘子的具体位置，达到仪器侦测故障的最终目的。
