变压器的预防，交接试验项目及方法

变压器交接预防试验

变压器的试验项目

变压器线圈直流电阻测试

变压器变比测试

变压器接线组别测试

变压器线圈绝缘电阻及吸收比试验

变压器油耐压试验

变压器交流耐压试验

变压器吊芯检查试验

注意：在变压器初次投运时要做全压冲击合闸试验，对电力变压器共进行五次冲击，然后进行24小时的变压器空载运行

其他

对于大容量，高电压的变压器还要测量绕组连同套管的直流泄漏电流。绕组连同套管的介质损失角试验，如有特种变压器和对变压器有特殊要求时，按交接验收规范标准规定项目进行变压器试验

变压器试验

绝缘电阻及吸收比测试

作用：测量绝缘电阻是为了发现电气设备贯通的集中缺陷，整体受潮或有贯通性的受潮

测量使用的仪器;

2500v机械摇表及可调的电子摇表

测量方法

测试前应将高，低压引出现瓷瓶擦干净，使用2500V的兆欧表，

A.要测量高压对低压及地之间的绝缘电阻，读取15S及60S的绝缘电阻

B.低压对高压及地之间的绝缘电阻，读取15S及60S的绝缘电阻

2.变压器线圈直流电阻测试（简称为直流电阻测试）

作用：

判断线圈内部接头，引线与线圈接头，分接开关与引线的焊接质量，分接开关各个分接位置及载流部分有无开路和短路情况

测量使用仪器

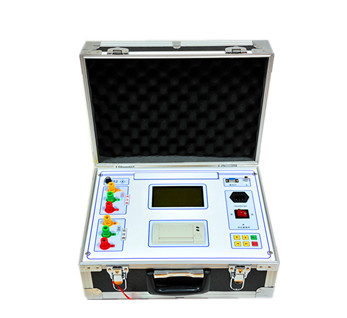

测量变压器线圈直流电阻采用电桥法，对于小于100电阻的多采用双臂电桥，也称为凯尔文桥，大于100电阻的多采用单臂电桥，目前出现电子式的测量仪器，KDHL-100回路电阻测试仪

测量方法

测量线圈的直流电阻应在引线端上接线，测出分接开关上大多数位置上的直流电阻，如有中性点引出端测线直流电阻，无中性点引出端测线直流电阻

注意

使用仪器时首先要接好测试线，变压器端接线位置应在同一位置，这样可以提高测量准确性。

由于线圈是一个较大的电感性元器件，测量时仪器中电源向它充电，经一定的时间后才会稳定，所以要读取稳定时的电阻值

测量结果判定

将测量时的温度记录下来，把测得的结果一律换算成20℃时的直流电阻值进行比较，不能忽略温度变化对测试的影响，不可将不同温度下测的数值进行比较，否则将产生出错误的比较结果，当直流电阻较大时，应重复多测几次排除外在因素

对1600KVA以上的变压器，各相线圈间档分接开关的直流电阻互间差别不大于三相平均值的4%，各相线圈间档分接开关的直流电阻相互间差别不大于三相平均值的4%，各线间同档分接开关的直流电阻互间差别不大于三相平均值2%

当测得的三相不平衡直流电阻值超过以上标准时，如不是测量仪器误差，则应考虑分接开关接线不良，线圈间焊接不良等因素

变压器变比的测试

测试变比的目的

验证变压器的电压变换是否符合规定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否存在匝间短路现象等。

测量使用仪器

电压表的比较法，电桥法，变比测试仪

测量方法：

电压表法

在电压器一次侧加入380V电源，用三相开关控制，并在某线间接入一电压表测其线电压，在变压器二次侧接入一电压表，测其相对应线电压，合上开关后两块表同时读数，得出数值需经换算，换算后的数值为变压器变比

换算的方法位以低压侧测量试值为标准值，换算成二次侧相当于400V时一次侧的读值，此时的渎值就是变化，变比的误差为：测试的高压值减去标准值的差值，再除以标准值约百分数则为此档变化

电压表法要就测试时电压的波动要小，两块电压表的读数要同步，电压表要求精度为0.5级，操作时要注意安全。

变压器的组别测试

方法一：双电压表法

做法：将电源接入变压器，通过测一，二次电压来判断变压器的组别，现在一些智能仪器电压比，接线组别一起测出

要求：

将电源接入变压器，通过测一，二次电压来判断变压器的组别，现在一些智能仪器电压比，接线组别一起测出。

要求：

它要就三相电压基本上是平衡的，不平衡度不应超过2%，否则测量误差太大甚至造成无法判断的连接组别

方法二：直流法

一般现场不进行试验，经大修后变压器可采用此方法进行

方法三：多功能的变压器变比，组别，极性自动数字式电桥

变压器吊芯检查试验

准备工作：

首先要对气候和环境进行考虑和安排

对人力进行安排

对机具，材料进行安排

有完善可行的方案，工序的安排和具体实施措施

吊芯检查工作是在吊芯过程中进行的，如若准备不充分将会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯工作

器身检查的主要项目

对大多数的螺栓进行检查

螺栓的紧固情况检查一遍，并再次紧固一遍，不应有松动，并应有防松措施

对穿芯螺栓的检查，查夹紧铁芯的穿钉螺栓是否松动，并测量大多数穿芯螺栓对铁芯的绝缘电阻。

对铁芯的检查

铁芯不应有变形和松动

检查铁芯的片间绝缘，铁芯自身绝缘应良好，拆开接地线后对地绝缘应良好，拆开屏蔽接地引线，检查屏蔽对地绝缘良好

检查铁芯的接地情况，铁芯只允许出现多点的接地情况

对绕组检查

绕组的绝缘层完整无损，无变形

引出线无破损，绝缘无损伤，引出线绑扎固定牢固，安全距离符合规定，裸露部分无尖角毛刺，引出线与套管连接牢靠，绕组到分接开关的接线，分接开关到套管的接线正确

检查分接开关

分接开关接头应清洁，触电接触紧密，大多数接触部分用0.05*10mm塞尺检查，应塞不进出，分接头的转动接点，停位应正确，机构转动灵活与指示器指示位置一致

检查油箱底部不应有油泥，水分以及其他遗物和金属屑末等杂物，若有铁器与磁铁吸出

检查变压器的油路各部分，包括油枕，油箱，散热器，油管及瓦斯继电器油路是否畅通

检查防爆管及温度测量装置，呼吸器等元器件是否完好，防爆管的玻璃是否损坏，温度测量装置位置及接线是否正确，呼吸器中硅胶如果变色，更换新硅胶或将其炒干还原后在使用。

对补完油的变压器要做渗漏油试验，若无渗漏，吊芯检查项目基本结束。

资料整理

对吊芯的变压器要收集整理出厂合格证，检验成绩单，变压器铭牌内容，吊检查记录，吊芯检查试验结果，并要有时间记录，天气记录吊芯检查工作负责人，测试人员等内容。

有关变比试验，直流电阻试验，绝缘试验，交流耐压试验以及变压器油试验结果报告不进入吊芯检查试验过程
