电缆的交流耐压试验如何选择合适的试验设备？

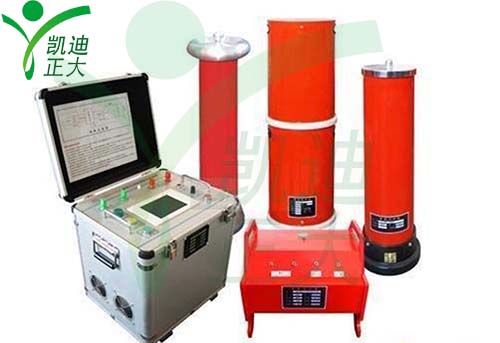

1、串联谐振

电缆的交流耐压试验一般会用到串联谐振，根据电缆的电压等级，最大横截面，长度算出容量和电压，特别适合打电缆距离比较长的要求！电缆的交流耐压试验，对容量要求高，电压要求小，而串联谐振组成部分很多，它由激励变压器，变频电源，高压电抗器，电容分压器，补偿电容器等组成，现场做试验携带的设备比较多，不方便，成本也很高，他主要针对10kV、35kV、110kV、220kV及以上电压等级的主变，GIS,电缆，发电机，互感器等设备做交流耐压试验，如果现场的被试品比较多的话，可以考虑串联谐振，比较全面的一套交流耐压设备，不光可以做电缆的交流耐压，还可以做变压器，GIS，发电机，互感器等多种设备的交流耐压试验！

2、程控超低频

比如，如果只针对电缆的耐压，不做其他试验，是可以推荐程控超低频的，他是串联谐振的简化版，现场做试验不需要带一堆设备，

它只针对35KV及以下的电缆交流耐压试验,发电机的交流耐压试验，他的距离是有限的，比如35KV300平方的电缆，打个2公里是没问题的，一般也就要求1公里左右，10KV的电缆，16平方的7到8公里都没问题，270的电缆2到3公里；发电机的交流耐压，看是火力发电机还是水里发电机，火力发电机一般120MW以内，水力发电机一般80MW以内，10Kv电压电缆一般选程控超低频30 KV的，35KV电缆一般选程控超低频80KV的，按电缆的试验电压计算的，比如10KV电缆的电压，有6KV的电缆，他的相电压是6KV，他的试验电压等于6除以根号3再乘以3等于10.39KV,zui高不超过11KV，

当然10KV的电缆，也有电压是15KV的，他的试验电压zui高不超过27KV，那么我们配30KV的超低频就够了！也可以根据现场电缆电压情况选择电压，有30KV，40KV，50Kv,60KV，80Kv规格都有！

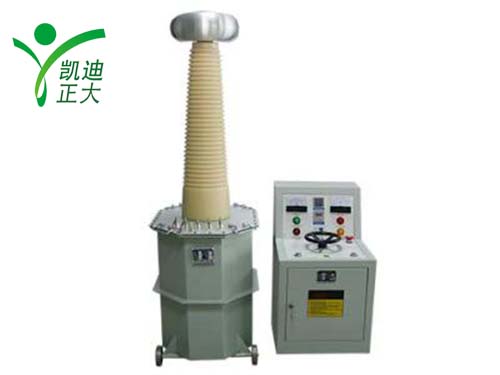

3、工频耐压试验装置

还有一个交流耐压设备没给大家讲，那就是工频耐压试验装置，他是目前电力行业使用频率最多的一款仪器，很多电力试验同仁都见过，

它是由一台试验变压器加一台操作箱组成的，主要以交流耐压试验为主，直流为辅，加一个圭堆，放电棒，微安表就可以做直流耐压试验，不想买直流高压发生器的可以用工频耐压试验替代。
