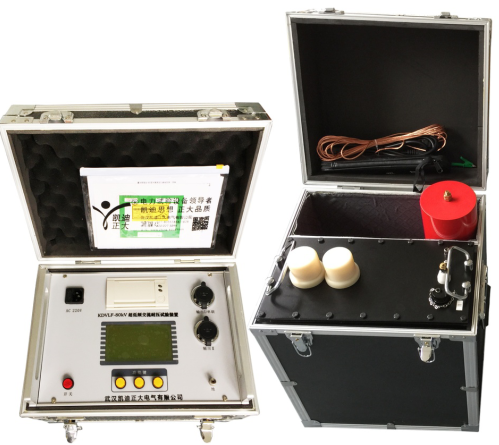

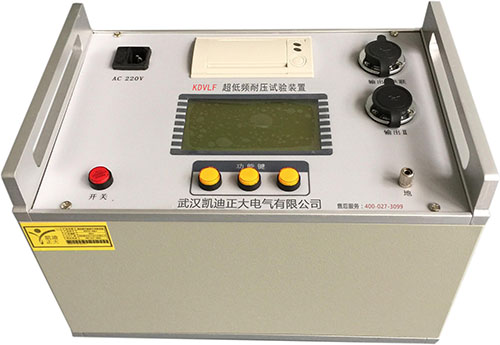

凯迪正大：KDVLF-50超低频高压发生器产品技术规范书

设备名称：超低频高压发生器

型    号：KDVLF-50

数    量：1台/套

生产厂家：武汉凯迪正大电气有限公司

售后服务：400-027-3099

一、产品概述

KDVLF系列超低频高压发生器主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验，具有电源过流、高压过流、油箱过热保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代。KDVLF系列超低频高压发生器接合了现代数字变频高新技术，采用微机控制，升压、降压、测量、保护几乎自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。

二、试验原理

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

三、产品特点

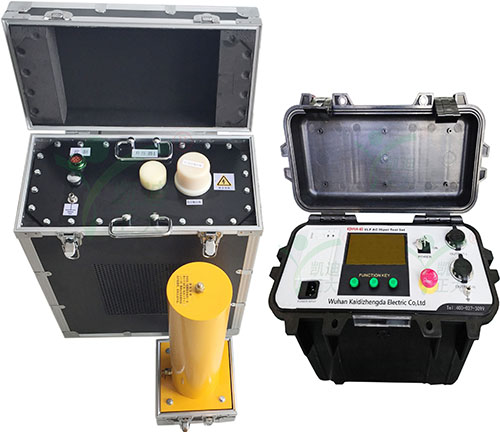

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
3、过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

四、技术参数

1、输出额定电压：0～50kV（适用于10kV及以下电缆0～12公里耐压试验、发电机耐压等）

2、输出频率：0.1Hz、0.05Hz、0.02Hz

3、输出频率带载能力： 0.1Hz 时最大1.1µF µ

0.05Hz 时最大2.2µF µ

0.02Hz 时最大5.5µF µ

4、输出频率可调整为0.1、0.05和0.02HZ；

5、测量精度：3%

6、电压正，负峰值误差：≤3％

7、电压表准确度：≦3%

8、电流表准确度：≦5%

9、电压波形失真度：≤5％

10、使用条件：温度：-10℃～+40℃；湿度：≤85％RH

11、电源保险管：20A

12、电源：频率50Hz，电压220V±5%。

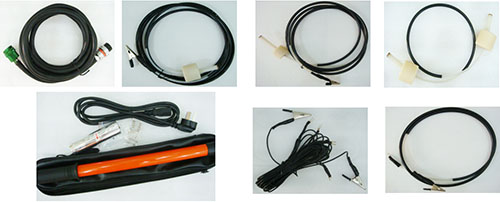

五、装箱清单

六、使用条件

七、服务质量要求

提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种证件齐全，包括产品合格证、保修卡。

提供一年保修服务，终生维护，在质量保证期内，因产品技术问题、质量问题发生的设备故障（人为操作不当原因致使设备故障除外），凯迪正大公司（接到需方的正式通知后72小时内）到需方或反邮寄回免费进行维修，质保期满后的维修按照凯迪正大公司的售后服务方式进行处理，保证满足凯迪正大公司的维修需求，凯迪正大公司应对需方提出的疑难问题提供技术指导。

供方免费（不含调试员差旅费）对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供要的技术指导。
