KDZGS-80kV/300mA 水内冷直流电压测试仪是一款专为大型水内冷发电机设计的高精度、大功率直流耐压与泄漏电流检测设备，由武汉凯迪正大电气研发生产，，满足电力行业高压试验标准，广泛用于电厂、电站、检修单位、电力试验院所等现场与实验室检测。

KDZGS-80kV/300mA 水内冷直流电压测试仪是专为水内冷发电机进行泄漏电流和直流耐压试验使用的，它是根据“低压屏蔽法”原理研制开发的，采用了中频倍压电路，应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。其主要特点是：

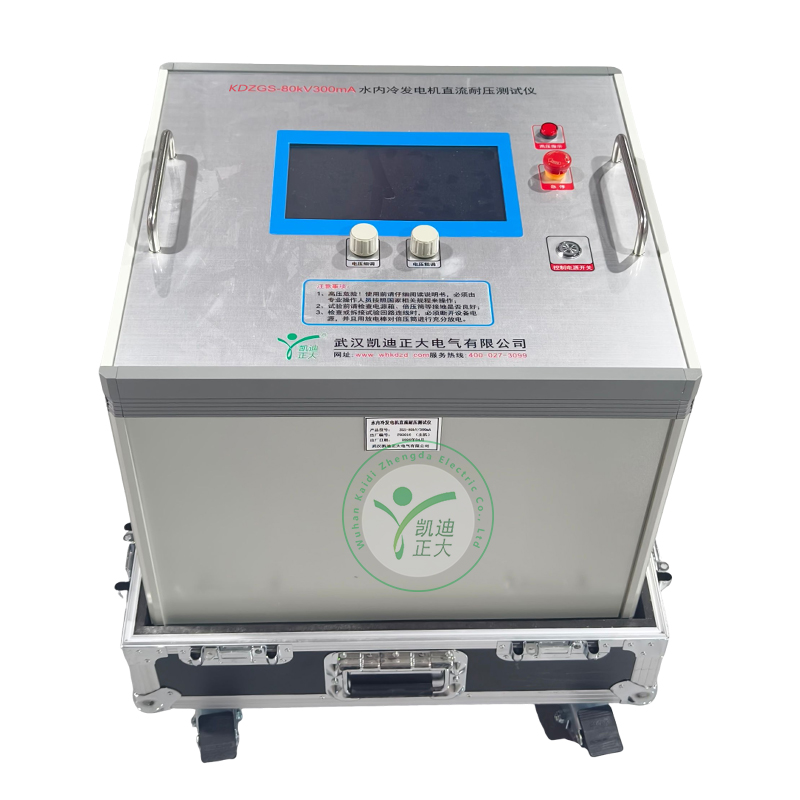

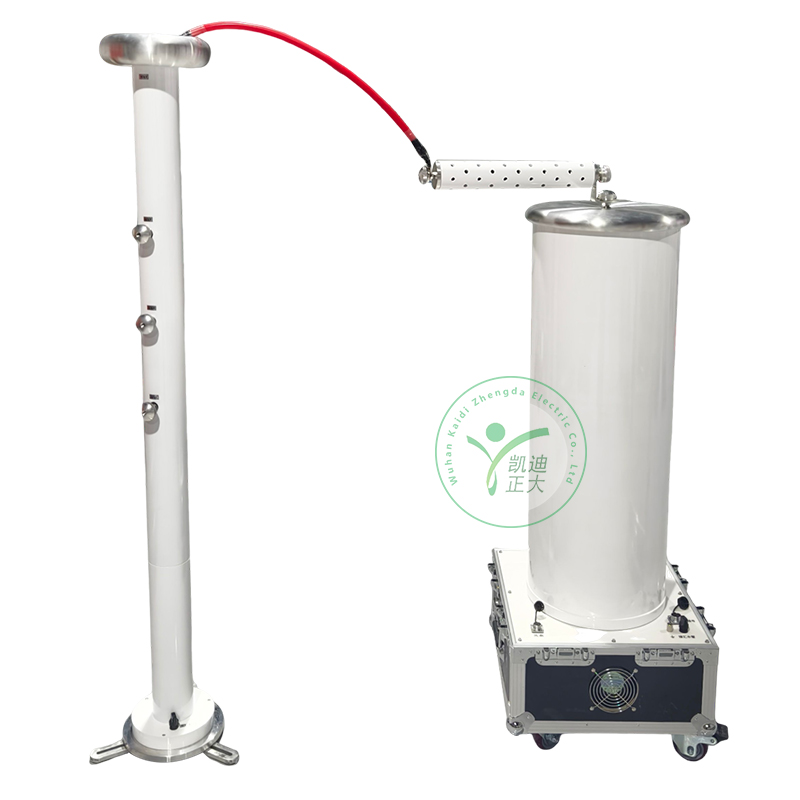

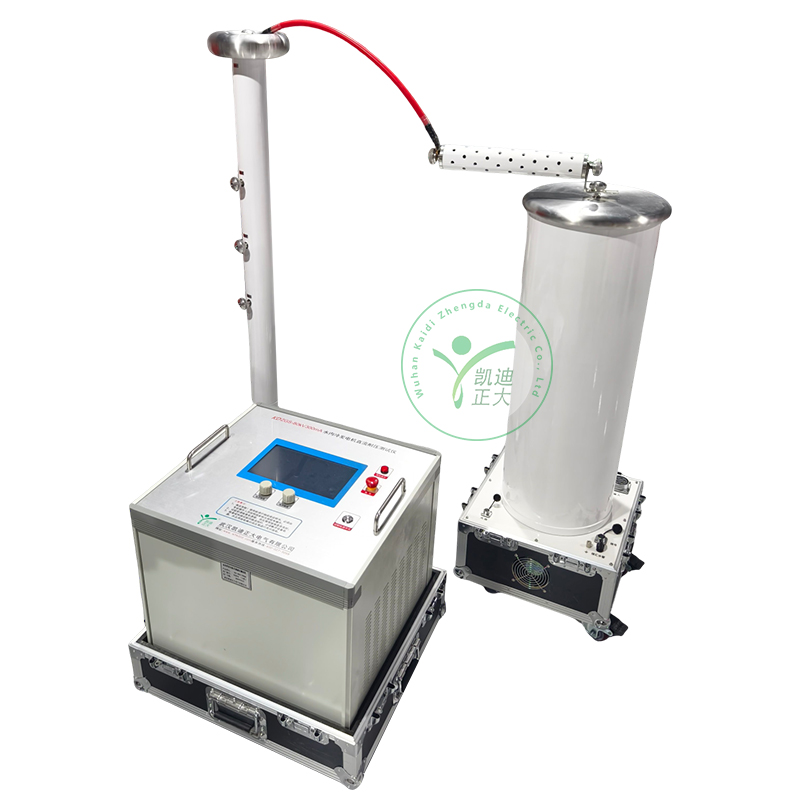

1) 整套装置仅由电源箱及倍压筒两部分组成，接线十分简单。
2) 采用电子控制与调压，操作方便、舒适；电压、电流等均在彩色触摸屏上直接读数且无需换算。
3) 定时及提示等功能，按试验规程要求设定。
4) 完善的过压过流、闪络等保护功能。

1. 结构简洁，现场易用
2. 整套设备仅由电源箱 + 倍压筒两部分组成，接线少、布局清晰，大幅降低现场接线失误率。
3. 大功率输出能力
4. 输出80kV/300mA，功率达24kW，可满足大容量水内冷发电机大电容负载的耐压需求。
5. 高精度测量与直读显示
6. 配备彩色触摸屏，电压、电流、泄漏电流、时间、状态实时显示，无需人工换算。
7. 双模式操作，灵活适配
8. 手动模式：可自由调压，适合精细调试、查找故障点。
9. 自动模式：支持 1～6 段电压阶梯设置，自动升压、保压、计时、降压，全程无需值守。
10. 完善保护系统
11. 具备过压保护、过流保护、闪络保护三重保护，异常瞬间停机，保障设备与试品安全。
12. 强抗干扰设计
13. 采用 PWM 脉宽调制、大功率 IGBT、专用屏蔽隔离与一点接地技术，适合电厂复杂电磁环境。

1. 输入电源:电压 380V±10% 三相；频率 50Hz
2. 输出电压： 80KV
3. 输出电流： 300mA
4. 输出功率： 24KW
5. 电压测量误差： ≤1.0% ±2 个字
6. 电流测量误差： ≤1.0% ±2 个字
7. 纹波系数： ≤3.0%
8. 工作方式：额定负载一次连续工作≤10 分钟
9. 工作条件：温度 -10℃～40℃； 湿度 不大于 85%RH
10. 外形尺寸：倍压筒: 长*宽*高：430mm*430mm*1160mm  电源：长*宽*高：530mm*480mm*600mm
