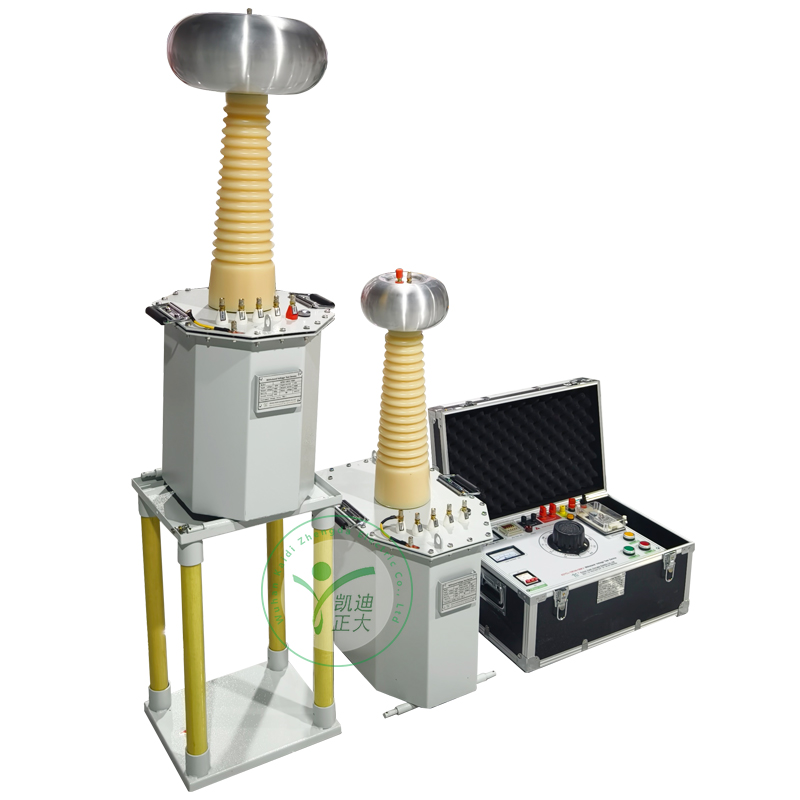

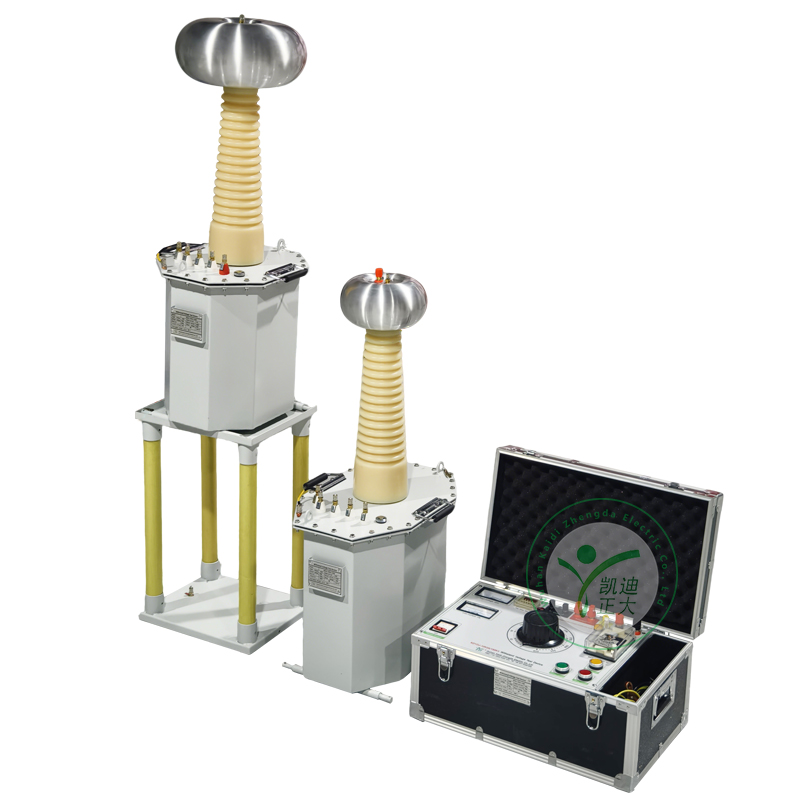

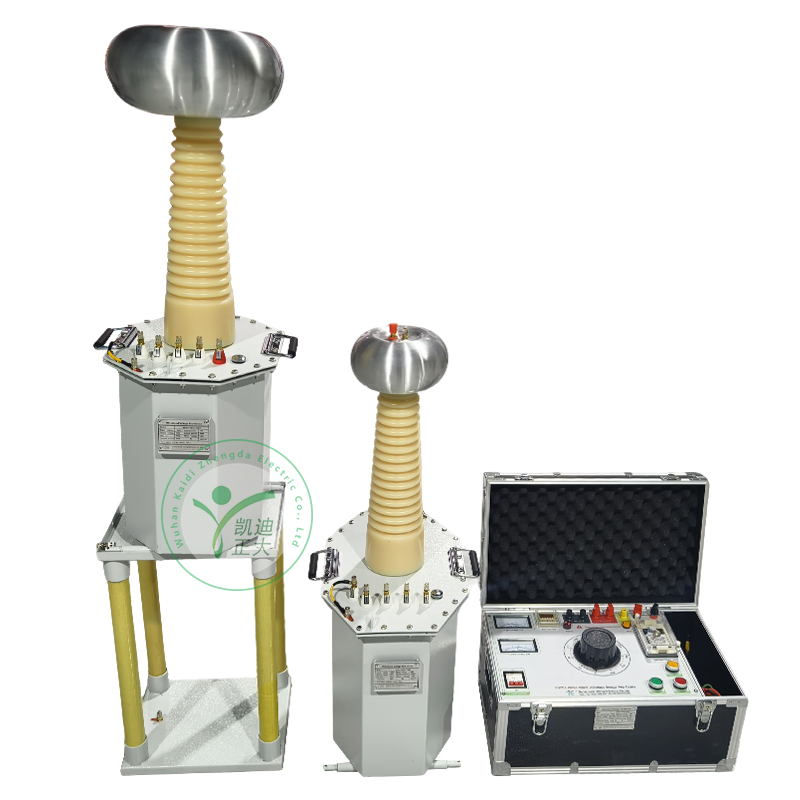

本串级式耐压试验装置由两台油浸式变压器、10KVA控制箱及 100KV 绝缘支架组成，适用于检测电气产品的绝缘强度，采用油冷式断续短时工作模式，性能稳定可靠。

　　采用两级串级设计，总输出交流 150KV 高压

　　配备过流、零位启动等多重保护功能

　　变压器为八角形铁外壳结构，带可移动脚轮，便于挪动

　　控制箱支持耐压计时、电压 / 电流指示及声光报警功能

　　所有部件均采用浅灰色涂装，结构坚固耐用

　　配备独立仪表线圈，仪表电压100V，测量精准

　　本装置主要包含以上4个部分：油浸式交流试验变压器KDYDJ-10KVA/75KV、KDYDJ-5KVA/75KV配套10KVA控制箱，100KV绝缘支架，具体参数如下：

　　一、油浸式交流高压试验变压器：(第一级)尺寸：480mmX330mmX950mm 80公斤

　　型号：KDYDJ-10KVA/75KV 1台

　　主要技术参数：

　　容量：10KVA

　　输入电压：两相AC:200V 50Hz

　　输入电流：50A

　　输出电压：AC：75KV 输出电流：:130mA串级电压200V

　　仪表电压：100V

　　空载电流占额定：≤6%

　　阻抗：8.4%

　　工作形式：断续短时工作，油冷。

　　外形：铁外壳八角形结构，底部装有可移动脚轮。

　　表层涂装：国际流行浅灰色。

　　二，油浸式交流高压试验变压器：(第二级)尺寸：380mmX330mmX850mm 70公斤

　　型号：KDYDJ-5KVA/75KV 1台

　　主要技术参数：

　　容量：5KVA

　　输入电压：两相AC:200V 50Hz

　　输入电流：:25A

　　输出电压：AC75KV 输出电流：66mA

　　仪表电压：100V

　　空载电流占额定：≤6%

　　阻抗：8.4%

　　工作形式：断续短时工作，油冷。

　　外形：铁外壳八角形结构，底部装有可移动脚轮轮。

　　表层涂装：国际流行浅灰色。

　　阻抗：8.4%

　　工作形式：断续短时工作，油冷。

　　外形：铁外壳八角形结构，底部装有可移动脚轮轮。

　　表层涂装：国际流行浅灰色。

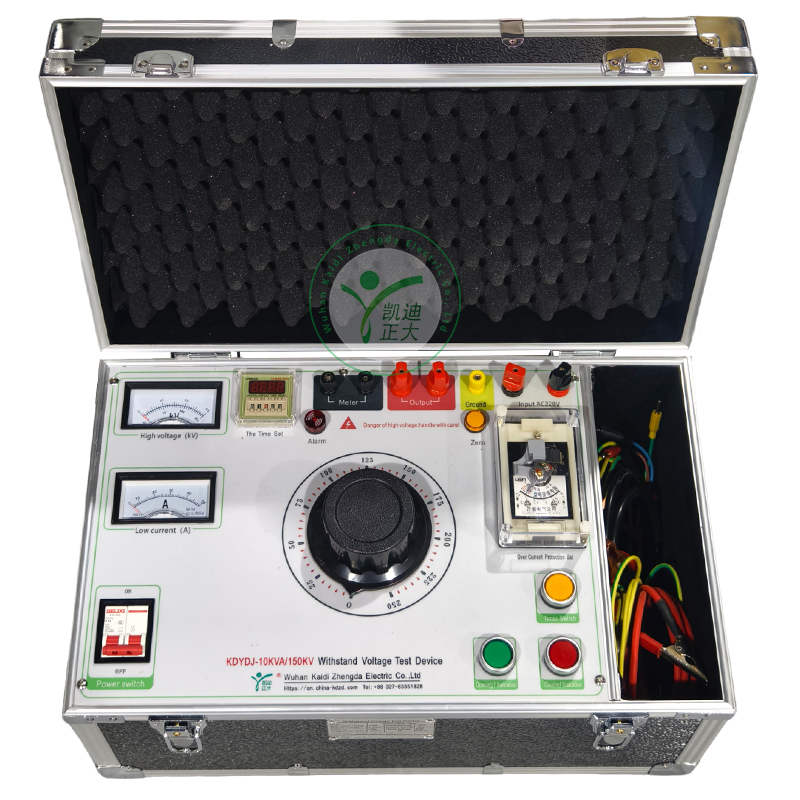

　　三、试验变压器配套控制箱：(设备配套)480mmX330mmX260mm 27公斤

　　型号：10KVA 1台

　　调压器容量：10KVA调压器

　　主要技术参数：

　　输入电压：AC:220V50Hz

　　输入电流：50A

　　输出电压：AC0～230V

　　工作形式：断续短时工作。

　　主要功能：高压电压指示、低压电流指示、耐压计时整定及计时到报警、低压过流保护及设定、零位启动保护、启动、停止、计时、

产品选型

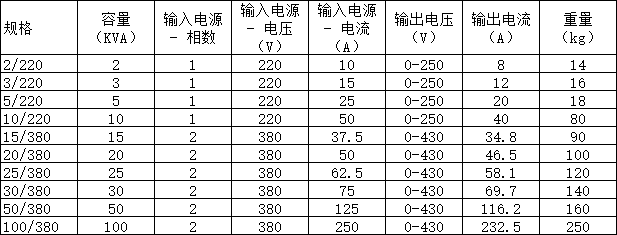

　　一.控制箱(台)参数

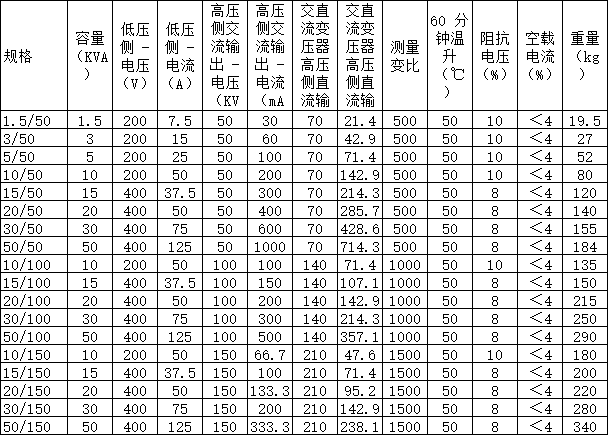

　　交流试验变压器参数(常规规格)
