产品概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

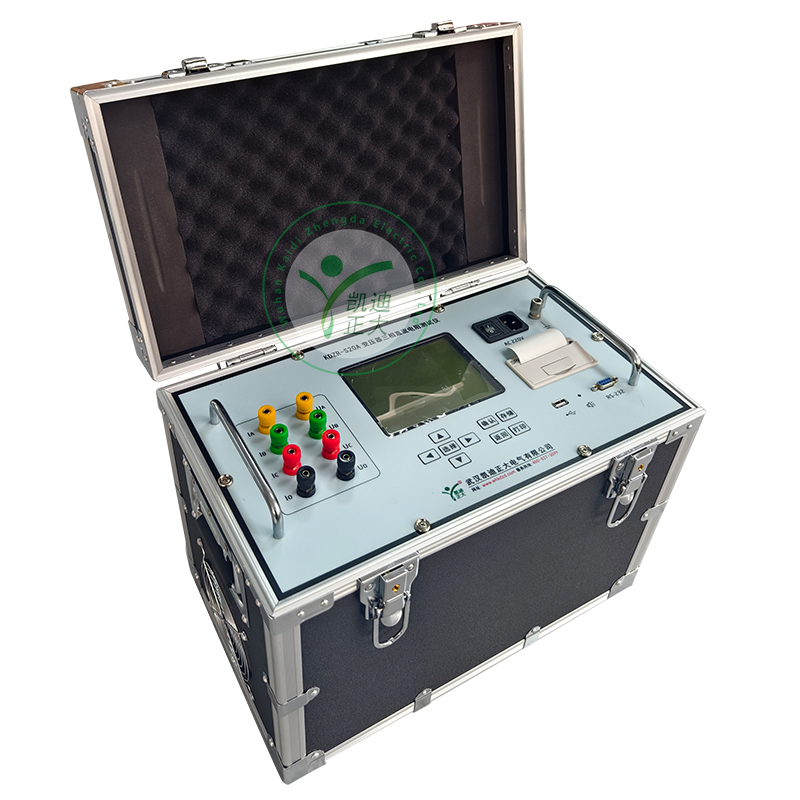

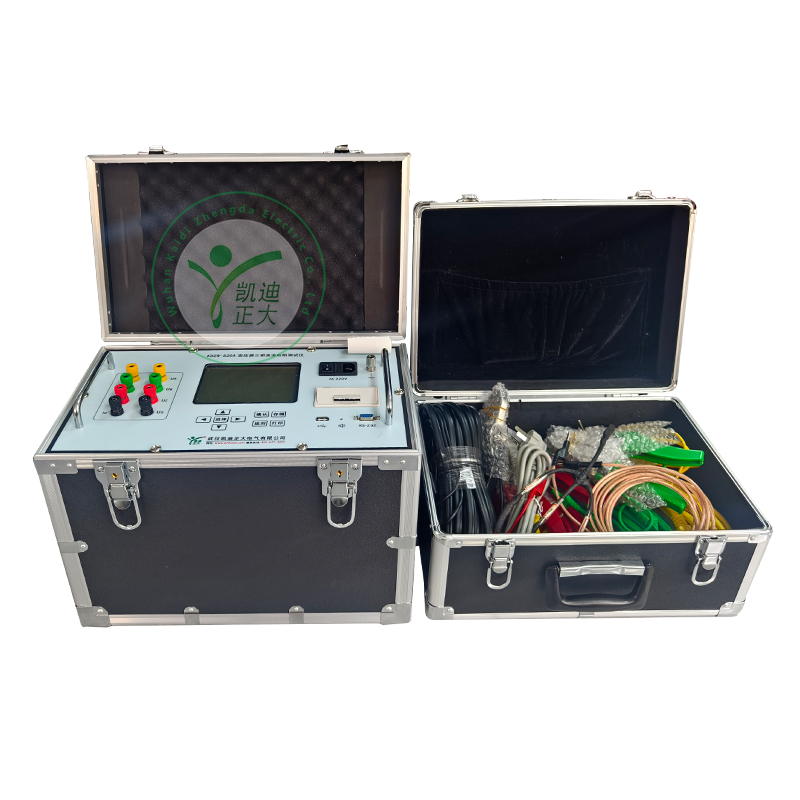

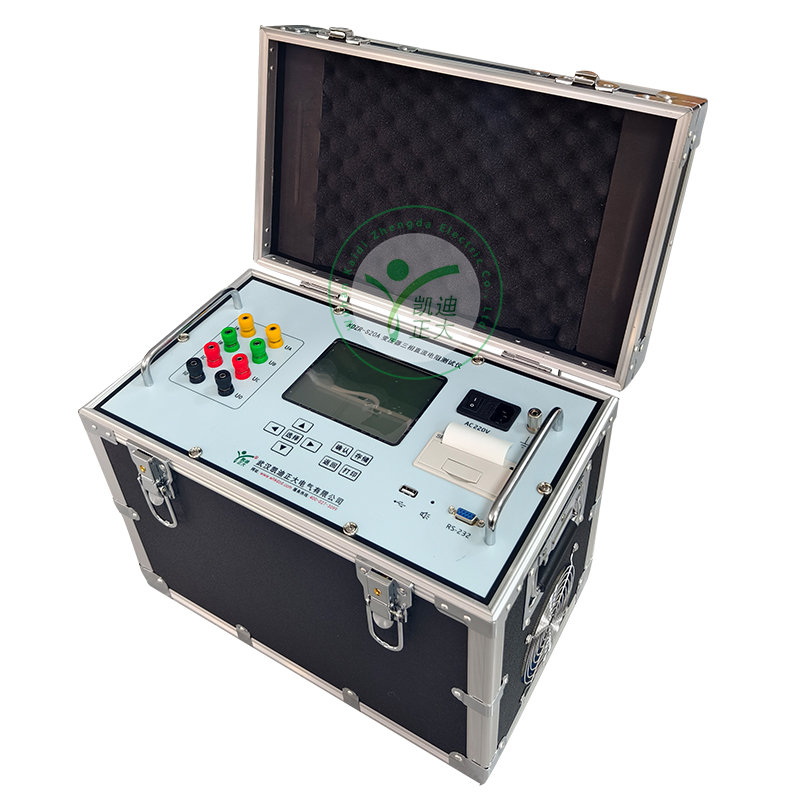

为了满足变压器直流电阻快速测量的需要，现公司利用自身技术优势研制了KDZR-S20A变压器三相直流电阻测试仪。该仪器采用新电源技术，整机由单片机控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电报警指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。


功能特点
三相测试：对于高压侧或低压侧为YN或yn联结方式的变压器，只需一次接线，仪器可采用三相同时测量的方式测试A0、B0、C0的直流电阻，并自动计算三相不平衡率，节省测试时间；
单相测试：对于任意联结方式的变压器，只需一次接线，仪器可以操作选择变压器的任意绕组进行测试，整个测试过程不用倒接测试线；
仪器内部设有测试矩阵，可保存变压器每个分接位置的各相测试直流电阻值及三相不平衡率，还可打印折算到额定温度下的直流电阻值；
仪器采用5.7寸液晶显示，阳光下清晰可见；
仪器自带高速微型热敏打印机：可打印测量及历史数据；
仪器可以存储测试数据500组，还可以使用优盘存储数据；
仪器具有完善的反电势保护功能；
仪器具有自动放电和放电报警指示功能，减少误操作，保证设备及人员安全；
仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

使用条件
环境温度：-10℃～50℃
环境湿度：≤85%RH
工作电源：AC220V±10%
电源频率：50±1Hz


技术参数
输出电流：三相测试：2*10A、2*5A、2*2A
单相测试：20A、10A、2A
测试范围：
2*10A：500μΩ～500mΩ
2*5A：1mΩ～1Ω
2*2A：2.5mΩ～2.5Ω
20A：250μΩ～1Ω
10A：500μΩ～2Ω
2A：2.5mΩ～10Ω

分辨率：0.01μΩ
测量精度：±(0.2%读数+0.2μΩ)
外形尺寸：420mm×250mm×340mm
仪器重量：15kg
