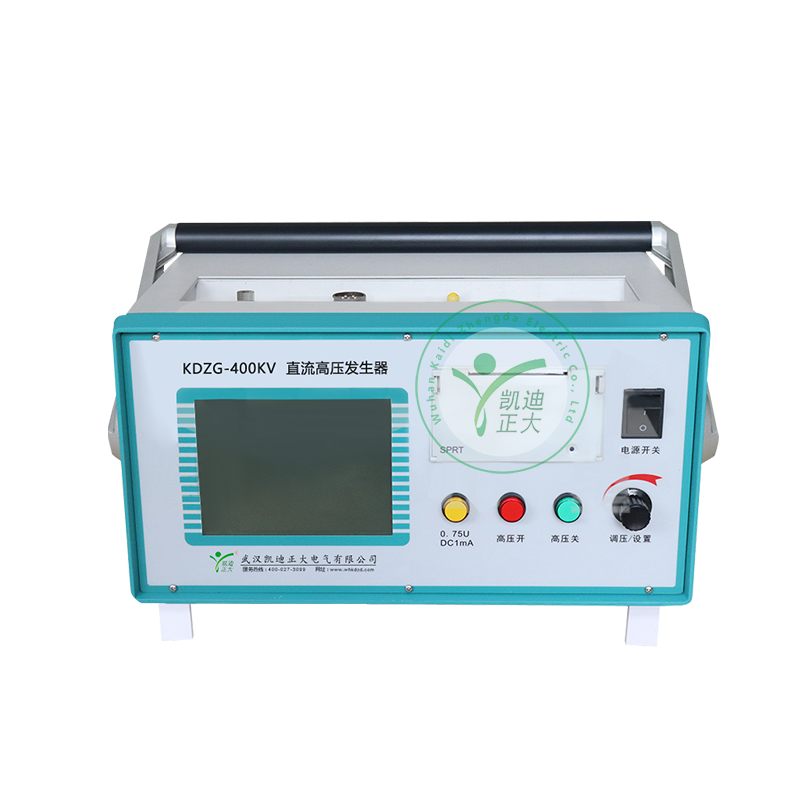

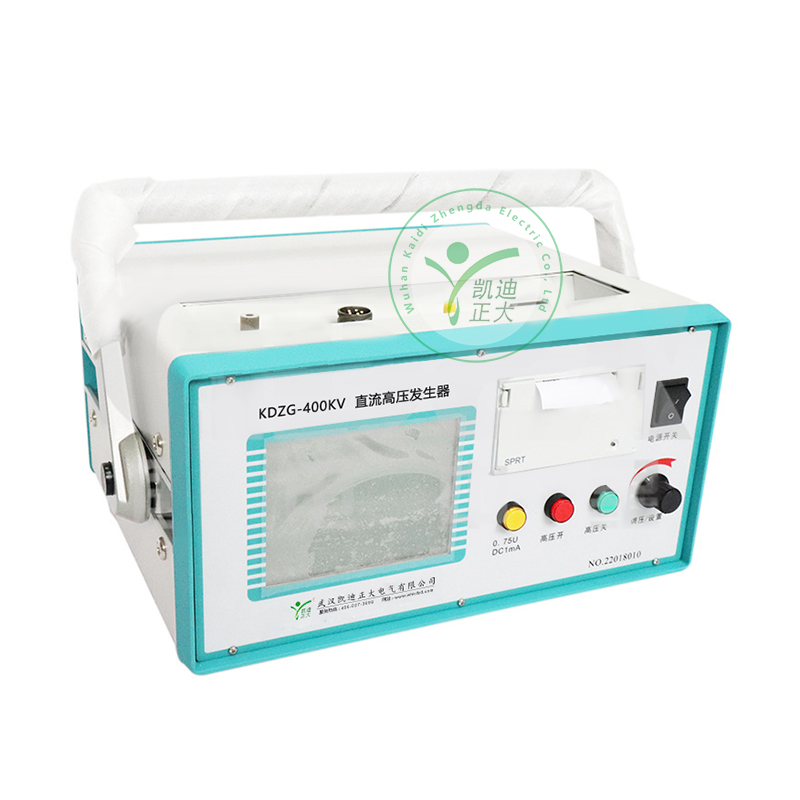

KDZG-400kV超高压直流发生器-武汉凯迪正大电气有限公司

产品概述

KDZG-400kV超高压直流发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电器设备直流高压试验。

产品特点

智能型直流高压试验器主要技术特点及功能：
1、采用大屏幕点阵液晶显示屏，并具有人机对话功能；
2、全自动MOA升压测量功能：重复性好，精度高；
3、自动升压功能：预设试验电压，输出电压可恒压保持；
4、自动计时功能：对试验标准电压加压时间进行预设置，升到试验标准电压后自动计时，计时完毕自动降压；
5、高压过压整定采用微处理器比较，精度高，可靠性好；
6、保留手动试验模式；
7、数据存储功能：可即时捕获试验参数和自动保存试验结果；
8、根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏；
9、本系列智能型直流高压试验器具备联机操作功能，已内置联机控制软件。上位机（如配置PC机）安装控制软件及配套通讯电缆（选配项目）即可实现联机控制。

本系列超高压直流发生器是根据新的中国电力待业标准DL/T848.1-2004《智能型超高压直流发生器通用技术条件》设计制造的新一代便携式智能型超高压直流发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

详细参数

主要技术指标

规格	350/10	400/20	450/20	500/10	500/20	500/40

技术参数
额定输出电压 (kV)	350	400	450	500	500	500

额定输出电流 (mA)	10	20	20	10	20	40

额定输出功率 (W)	3500	8000	9000	5000	10000	20000

最大充电电流 (mA)	15	30	40	15	30	60

电压测量误差	±1%(满度)±2个字
电流测量误差	±1%(满度)±2个字
过压整定误差	≤1%
0.75切换误差	≤1%
电压稳定度	随机波动、电源电压变化±10%，≤1.0%
工作方式	间断使用：额定负载30分钟 1.1倍额定电压使用：10分钟

环境湿度	-10℃～40℃
相对湿度	当温度为25℃时不大于85%(无凝露)
海拔高度	1500米以下

产品成套性
1．机箱：1台
2．高压倍压筒：1节
3．随机附件
（1）电源线：1根
（2）中频联接电缆：1根
（3）测量联接电缆：1根
（4）专用接地线：1组
（5）伸缩式放电棒：1根
（6）放电棒接地线：1根
（7）高压引线：1根
（8）高压引线：1根
（9）光纤连接线：7+2根（备用）
（10）充电器：1个
4．随机文件
（1）使用说明书：1份
（2）产品检查合格证/维修证：1份
（3）出厂检验报告：1份
