变压器空载负载及容量分析仪是我公司专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器，用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。

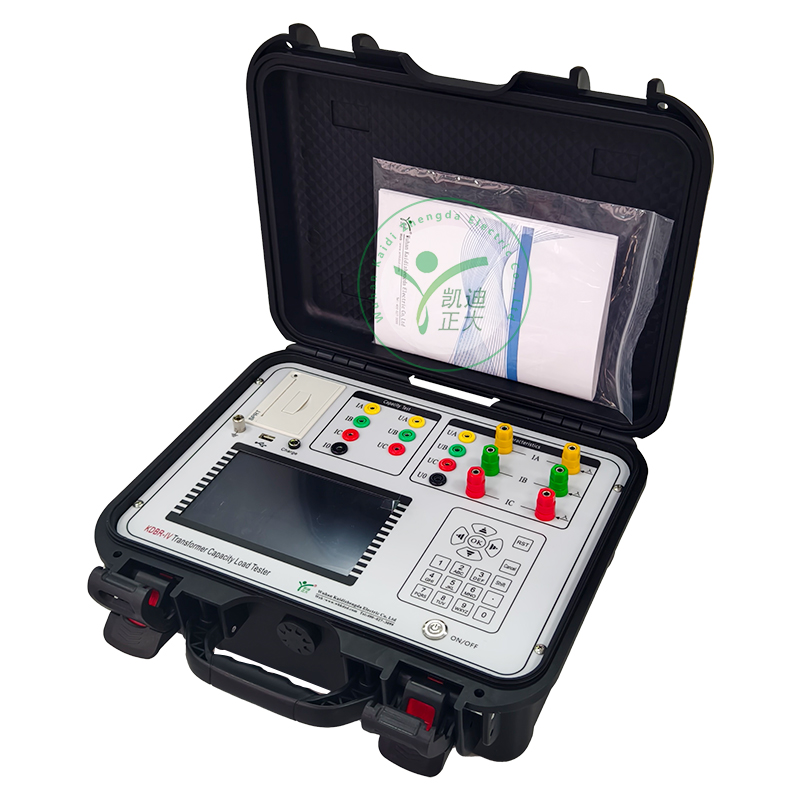

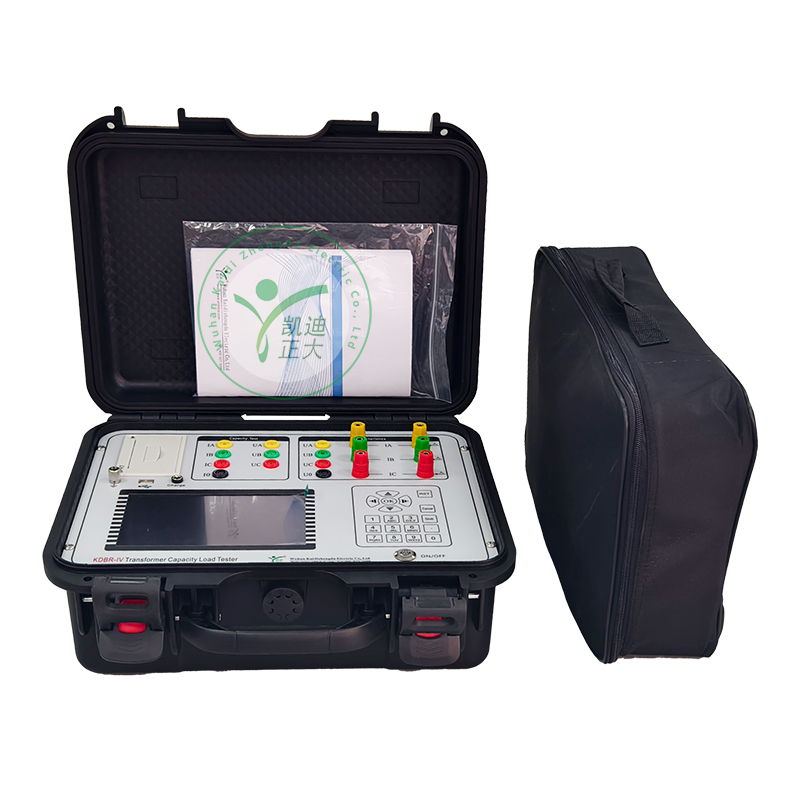

KDBR-IV 变压器容量及空负载测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

1．可精确测量各种配电变压器的容量，方便、准确。
2．可测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数功能。
3．仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。
4．做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。
5．具有使用单相试验电源分相进行阻抗测量的功能
6．具有在仪器允许的测量范围内可直接自动测量，超出测量范围时可外接一次电压互感器和电流互感器功能
7．具有自动波形畸变校正，电压校正，电流校正，温度校正功能
8．具有在测量阻抗电压时，手动设置测试电流、测试频率功能
9．具有在测量空载电流时，手动设置测试电流、测试频率功能
10．单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。
11．结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、短路（负载）损耗等变压器特性数据可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗。
12．变压器特性测量中，电压最大量程可达750V，电流最大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器
13．可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的负载试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，适合没有做稍大容量变压器短路试验条件的单位。
14．根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考用户可随时将测试的数据通过微型打印机将结果打印出来。
15．所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。
16．320x240大屏幕、高亮度的液晶显示，汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
17．仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。
18．自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。
19．面板式热敏打印机，可现场快速打印试验结果。
20．数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。
21．允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

1、环境条件
温度：－5C～40C
相对湿度：<95%（25C）
海拔高度：<2500m
外界干扰：无特强震动、无特强电磁场
外部供电电源：220VAC±10%，45Hz~55Hz

2、测量范围
容量：30KVA～65000KVA
电压：0～750V，仪器内部自动切换量程
电流：0～100A，仪器内部自动切换量程
电压测试范围：Ua、Ub、Uc、Up 0～750V，准确度：0.2级；
电流测试范围：Ia、Ib、Ic、Ip 0～100A，准确度：0.2级；

3、测试精度
电压：0～100V，±0.2%FS；100～700V，±0.2%
电流：0～10A，±0.2%FS；10～100A，±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02
容量测试：准确度0.5级；
负载损耗：准确度0.5级；
阻抗电压：Uk及其百分比Uk%准确度：0.5级；
空载损耗：准确度0.5级；
空载电流：准确度0.5级；

4、绝缘强度
电压、电流输入端对机壳的绝缘电阻≥100MΩ。
工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

5、其他指标
频率：45Hz～65Hz
外形尺寸：400×300×220mm
重量：12Kg（不含测试线）
