  • KDRB-ZH变压器能效等级综合测试仪
  • KDRB-ZH变压器能效等级综合测试仪
产品编号:

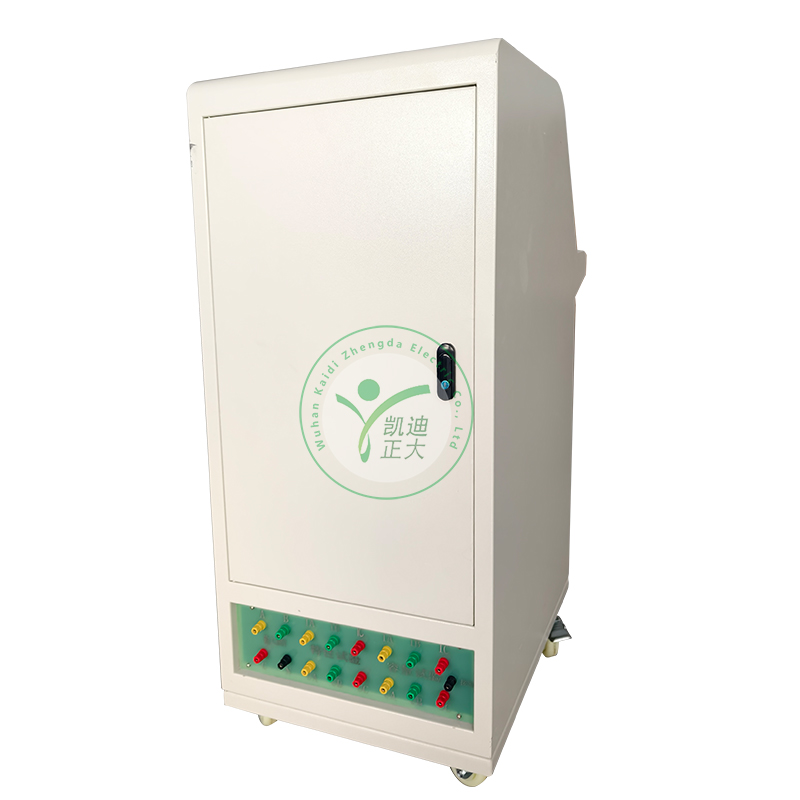

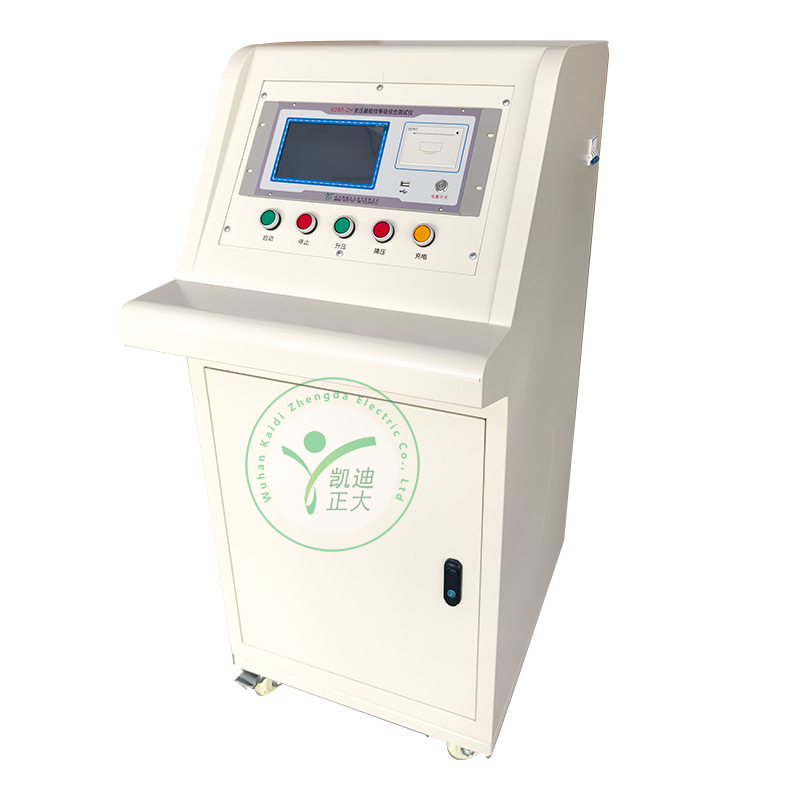

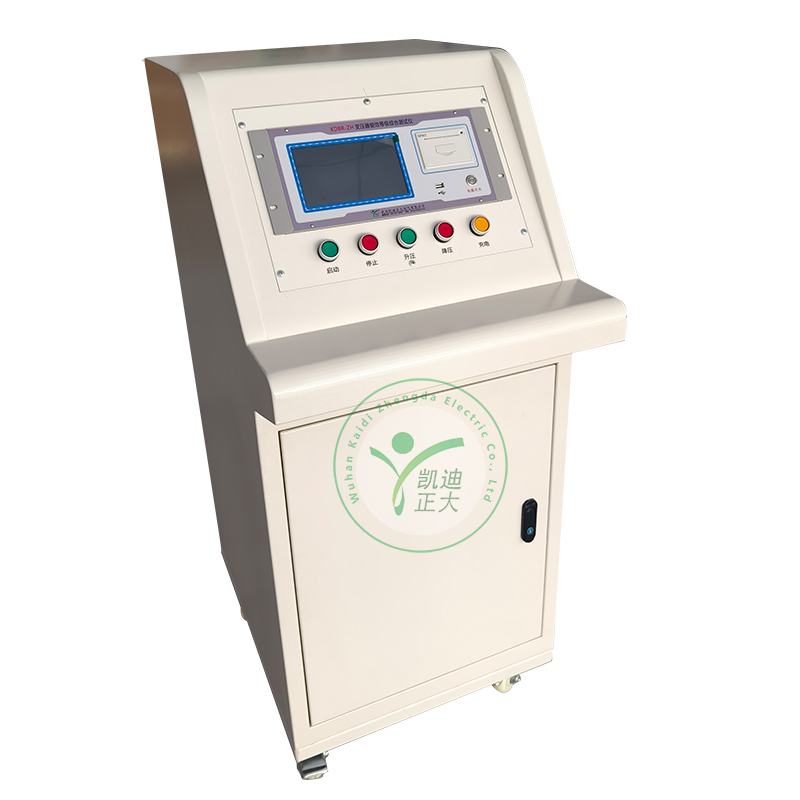

KDRB-ZH变压器能效等级综合测试仪

参考标准:

  • 变压器能效等级综合测试仪用于变压器容量、空载、负载等特性参数测量的精密仪器;
  • 本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点;
  • 可以取代以往利用多表法测量变压器损耗和容量的方法,接线更简单,测试、记录更方便,使您的工作效率得到了大幅度的提升。

相关信息:KDBR-IV有源变压器容量特性测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

变压器能效等级综合测试仪用于变压器容量、空载、负载等特性参数测量的精密仪器。本仪器为多功能测量仪器,相当于往常两种测试仪器:即变压器容量测试仪+变压器空负载测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路(负载)损耗、阻抗电压等一系列工频参数进行精密的测量。



本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。可以取代以往利用多表法测量变压器损耗和容量的方法,接线更简单,测试、记录更方便,使您的工作效率得到了大幅度的提升。

产品特点

1.可精确测量各种配电变压器的容量,方便、准确。
2.可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。
3.仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。
4.单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。
5.所有测试结果均自动进行相关校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高。
6.采用7英寸触摸大屏幕,全汉字菜单及操作提示实现友好的人机对话,触屏使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。
7.自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。
8.面板式热敏打印机,可现场快速打印试验结果。
9.数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能,可以存储1000组以上的实验结果,USB可导出试验数据。
10.允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。
11.仪器可对10kV配电变压器的能效等级进行准确的测量与判断,并且对应能效等级,油浸式变压器损耗可测量到S22(电工钢带)和SH25(非晶合金);干式变压器损耗可测量到SCB18(电工钢带)和SCBH19(非晶合金)。

详细参数

1、环境条件
温度:-20C~50C
环境湿度:10%~85%
海拔高度:<2500m
外界干扰:无特强震动、无特强电磁场


2、测量范围
有源部分:
电流输出:0~10A
电压测量:0~10V
测试容量:容量测量范围: 30kVA~65000kVA
特性部分:
电压:20~650V
电流:0.5~100A
频率:45Hz~65Hz


3、测试精度
电压、电流 ±(读数×0.2%+2字)
功率(0.2≤cosφ≤1) ±(读数×1.0%+2字)
容量 ±(读数×10%+2字)


4、绝缘强度
电压、电流输入端对机壳的绝缘电阻≥100MΩ。
工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
