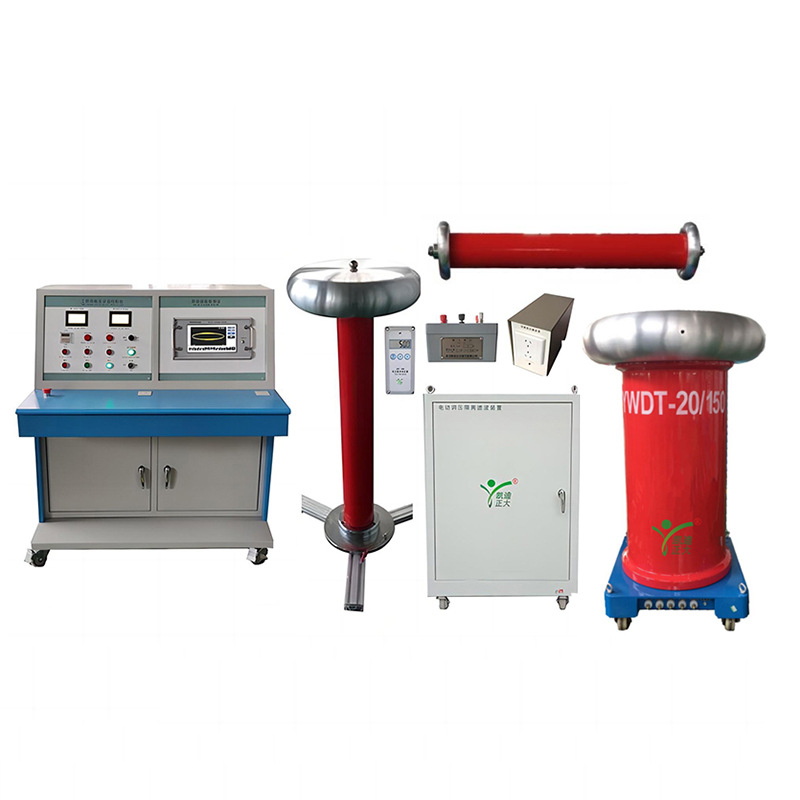

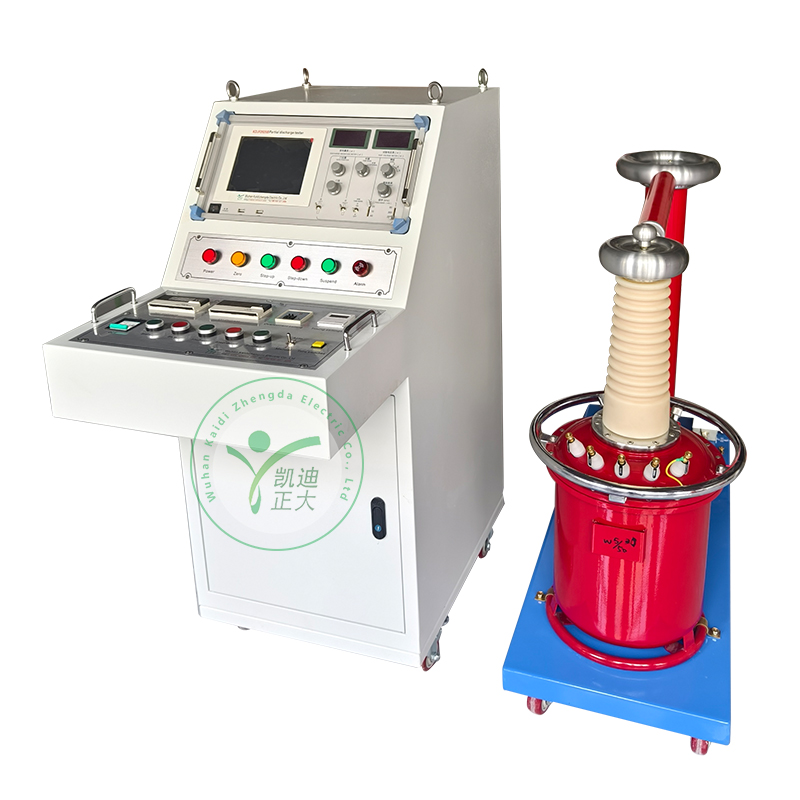

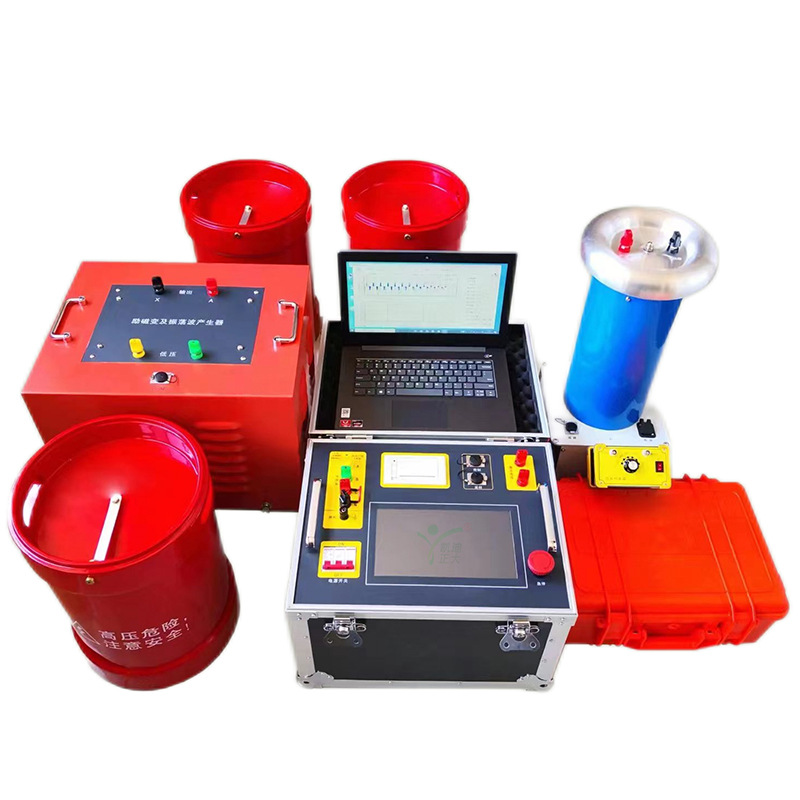

  •  KDJF2020B无局放感应耐压试验装置
  •  KDJF2020B无局放感应耐压试验装置
产品编号:

KDJF2020B无局放感应耐压试验装置

参考标准:

  • 局放试验变压器采用特殊结构及精密工艺使得其局放量能控制在较小的范围内;
  • 主要结构为隔离变压器及离波装置为一体,可以有效摒除电源中存在的杂波及各种干扰;
  • 局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

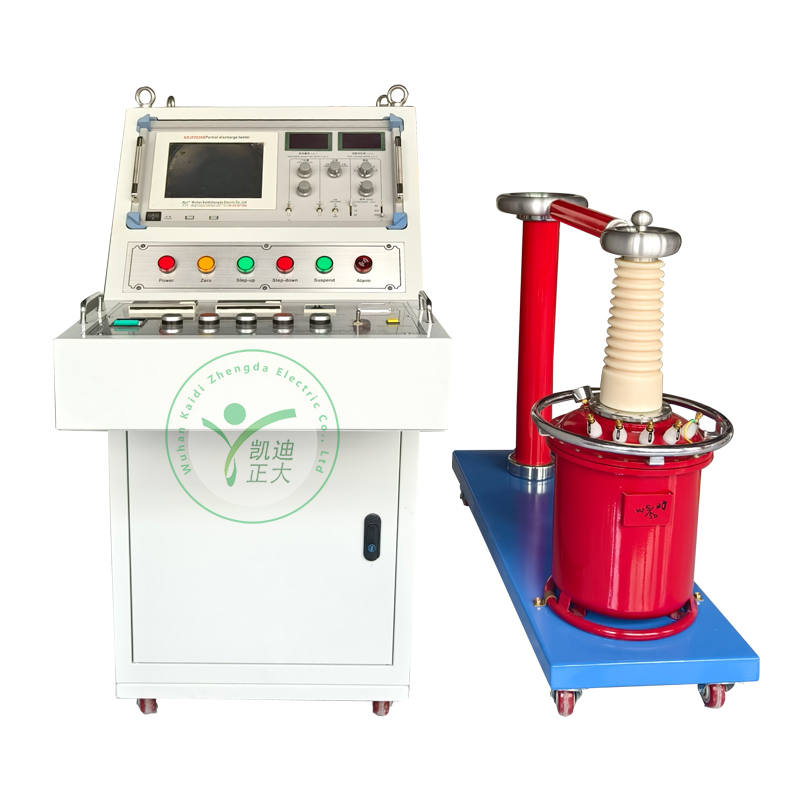

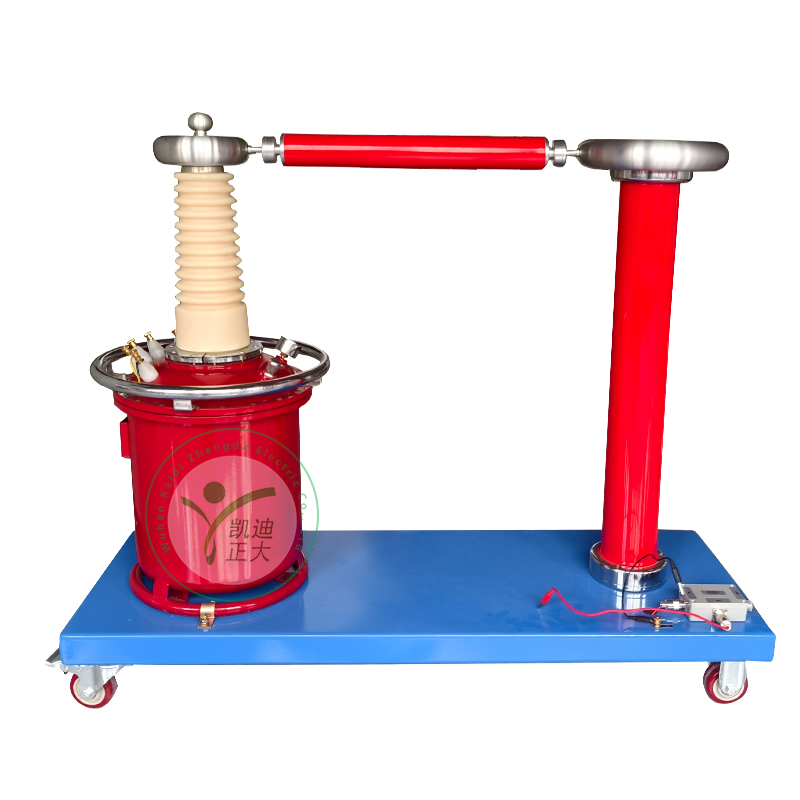

系统组成
1.局放试验变压器5kVA/50kV 一台
2.局放试验控制电源5kVA/50kV 一台
3.局放隔离滤波器5kVA/450V 一台
4.局放耦合电容器(自带分压功能)50kV/1000pF 一台
5.局放保护电阻50kV/10KΩ 一台
6.数字式局部放电检测仪 一台

产品特点

◆局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。
◆操作与传统的模拟式局部放电测试仪器相同,简单易学。
◆自由选择椭圆、直线、正弦显示方式
◆采用数字开窗技术,可避免干扰对测量的影响。
◆任意相位开窗,单窗、双窗任选,椭圆150度旋转。
◆可对当前放电图谱作定格保存处理,静态对局部放电脉冲进行观测、分析。
◆可对当前放电图谱进行保存,实现测试结果的可追溯性。
1、可测试品的电容量范围 6pF~250µF
2、检测灵敏度及允许电流

详细参数

试验装置技术参数
局放试验变压器:
局放试验变压器采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。
规格型号:5kVA/50kV
额定容量:5kVA
输入电压:0~400V
额定电压:一次:0.38kV 二次:50kV
额定电流:一次:75A 二次:0.3A
电压精度:<AC 1.0%
频率:50Hz
测量绕组分压比:100:1
空载电流:5 %
波形畸变率:≤5%
局部放电量:100%UN不大于5PC
系统噪声水平:≤65dB
在额定电压下局部放电量:≤3pC
联结组:II0
冷却方式:ONAN
使用条件:户内
输出电流:100mA绝缘介质:SF6
电源失真度:<3%额定电压下系统局放量≤5PC
外形尺寸:约480*480*750mm
重量:约55kg
结构:环氧桶壳SF6气体
过电流能力:在150%(0.75)额定电流持续时间300S情况下,过电试验变压器绕组均不造成热损坏和绕组变形。
过压能力:在110℅UH(55kV)时间60S下过电压,不应造成试验变压器绝缘损坏,此时波形畸变率≤5%。
绝缘水平:低压端工频耐15kV/min
介质损耗:≤0.5%
局部放电量:100%UH下小于5PC;80%UH下小于3PC。
运行时间:在100%HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
温升试验:在正常使用条件下绕组温升小于65K,油面温小于55K
保护:原、副边均采用过电流继电器进行过电流保护,保证人身和设备的安全。
密封材料:在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年



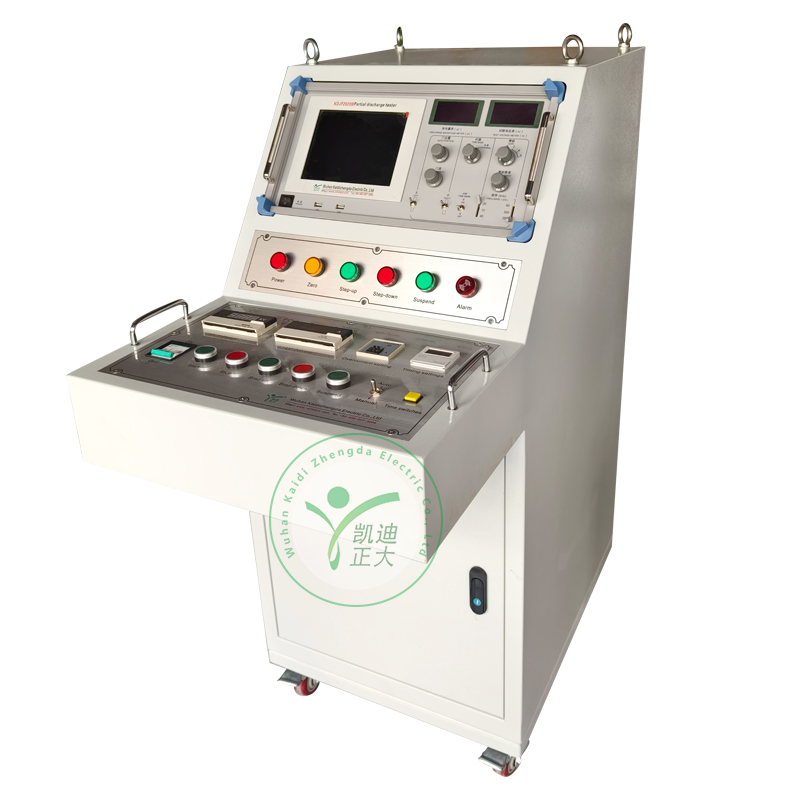

调压控制箱:
规格型号:5kVA/380V
1、本控制台为专用高压试验调压操作台
2、配有零位启动,停止按钮;电压,电流表指示;
3、时间继电器控制时间并报警;
4、操作电压连续可调,波形失真和畸变;
5、具有零位功能、过流、击穿保护功能;
6、报警有声响及灯光提示;
7、设有调压器下限位保护、耐压计时
8、设有紧急按钮、设有警铃、门连锁
9、电压升、降功能、耐压记时、过流保护功能
10、试验结束,降压回零,手动升压降压;
额定容量:5kVA
输入电压:380V±10% 输出电流:75A
输出电压:0~0.43kV
外形尺寸:约480*460*730(mm)
重量:约30Kg



局放隔离滤波变压器:
主要结构为隔离变压器及离波装置为一体,可以有效摒除电源中存在的杂波及各种干扰。
额定容量:5kVA
输入电压:0.45kV
输出电压:0.45kV
额定电流:40A
额定频率:50-60HZ
线路数:1路
滤波电抗器品质因数:>70
局部放电背景水平:≤5pC
阻尼电阻功率:100W
衰减特性:40KHZ-100KHZ>40DB;100KHZ-1MHZ>50DB
绝缘水平:5kV/1min异常放电现象
允许运行时间:运行时间:在100%HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行,其绕组的温升满足国家标准。
外形尺寸:约350*340*400(mm)
重量:约25Kg



局放耦合电容器(自带分压功能)
规格型号:50kV/1000PF
标称电容量:1000pF
额定电压:50kV
额定频率:50HZ
标称分压比:1000:1
精度:0.5级
介质损耗:<0.2%
局部放电量:额定电压下<3pC,在80%额定电压下<2pC
测量精度:≤±1%
允许运行时间:运行时间:在100%HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
重量:约20Kg



局放保护电阻
额定电压:50kV
标称电阻:20KΩ
额定电压下系统局放量≤5PC
额定频率:50HZ
额定电流:长期电流0.3A
表面承受爬电:150kV.d
耐热等级:F级
局部放电量:100%额定电压下<3pC,在80%额定电压下<2pC
温 升:100%额定电流下连续运行电阻表面温度小于80K
运行时间:运行时间:在100%HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
重量:约3Kg



局部放电检测仪
局部放电检测仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题,新研制的数字式液晶显示局部放电检测仪。
本仪器保持了成熟型号产品检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)的优点。操作、及结构安装形式与以往型号完全兼容,便于已有系统设备的升级改造。
产品特点:
◆局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。
◆操作与传统的模拟式局部放电测试仪器相同,简单易学。
◆自由选择椭圆、直线、正弦显示方式
◆采用数字开窗技术,可避免干扰对测量的影响。
◆任意相位开窗,单窗、双窗任选,椭圆150度旋转。
◆可对当前放电图谱作定格保存处理,静态对局部放电脉冲进行观测、分析。
◆可对当前放电图谱进行保存,实现测试结果的可追溯性。
1、可测试品的电容量范围 6pF~250µF
2、检测灵敏度及允许电流
输入单元
调谐电容 单位 灵敏度(微微库)
6-25-100 微微法 0.02
25-100-400 微微法 0.04
100-400-1500 微微法 0.06
400-1500-6000 微微法 0.1
1500-6000-25000 微微法 0.2
0.006-0.025-0.1 微法 0.3
0.025-0.1-0.4 微法 0.5
0.1-0.4-1.5 微法 1
0.4-1.5-6.0 微法 1.5
1.5-6.0-25 微法 2.5
6.0-25-60 微法 5
25-60-250 微法 10
电 阻 0.5
3、放大器频带:
(1)低端:10kHz、20kHz、40kHz任选。
(2)高端:80kHz、200kHz、300kHz任选。
4、放大器增益调节:
粗调六檔,档间增益20±1dB;细调范围≥20dB
5、时间窗:
(1)窗宽:可调范围15°~150°;
(2)窗位置:每一窗可旋转0°~170°;
(3)两个时间窗可分别或同时打开。
6、放电量表:
数字表头:以3½LED数字表显示;
0-100.0误差<±5%(以满刻度计)。
7、椭圆时基:
(1)频率50Hz、100Hz、150Hz、200Hz、400Hz。
(2)椭圆旋转:以30°为一档,可作150°旋转。
(3)显示方式:椭圆-直线-正弦
8、试验电压表:
(1)量程:100kV(可扩展)
(2)显示:3½数字电压表指示
(3)精度:优于±5%(以满刻度计)
9、具有零标功能,有利于局部放电的识别。
10、有A、B、C三个信号输入通道
11、体积:500*500*210(宽*深*高)mm
13、重量:约15kg
