  • KD600A全自动变压器介质损耗测试仪
  • KD600A全自动变压器介质损耗测试仪
产品编号:

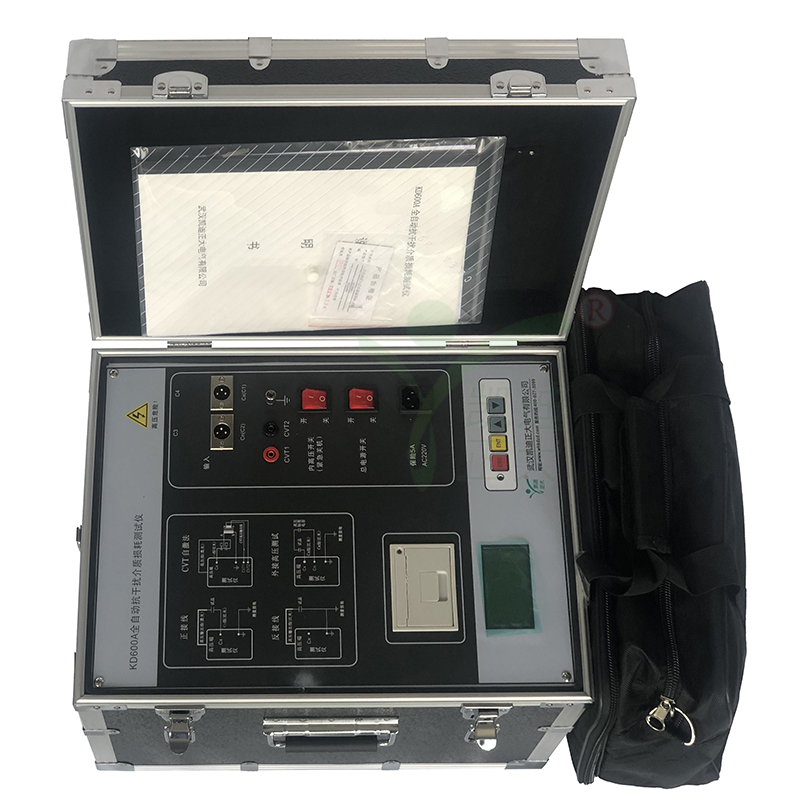

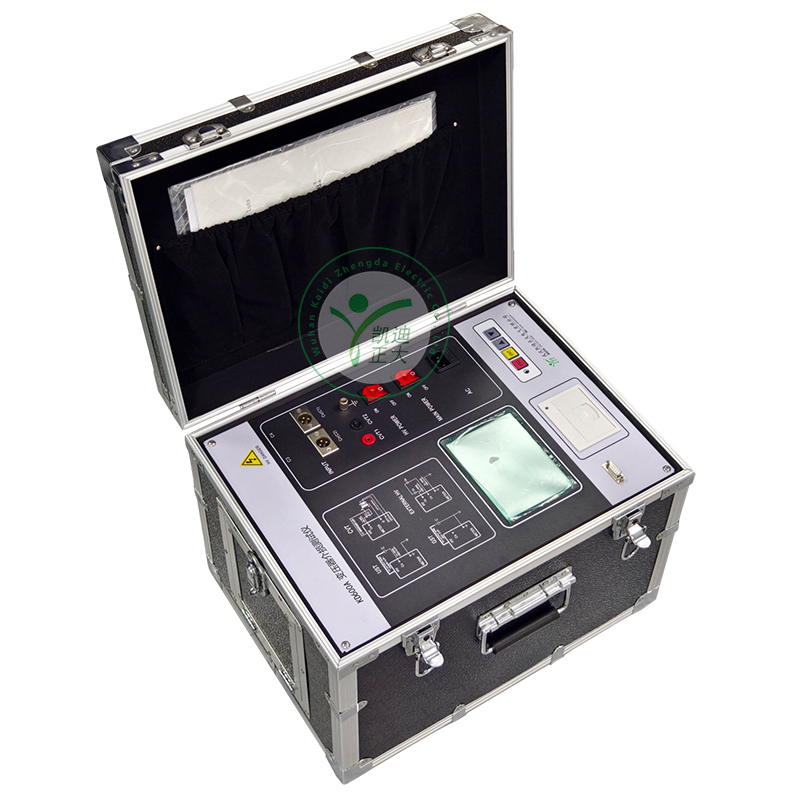

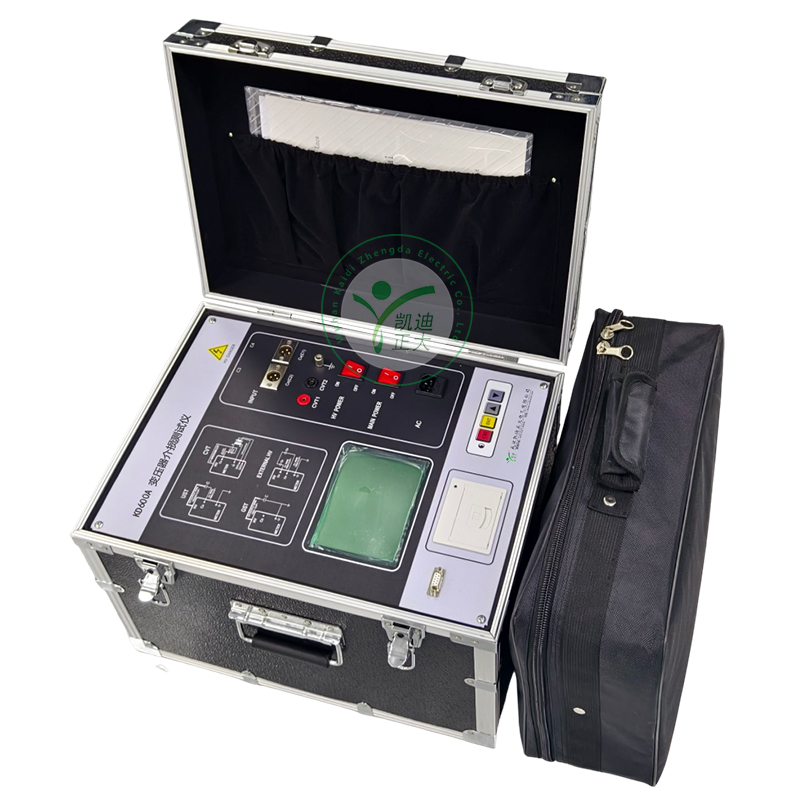

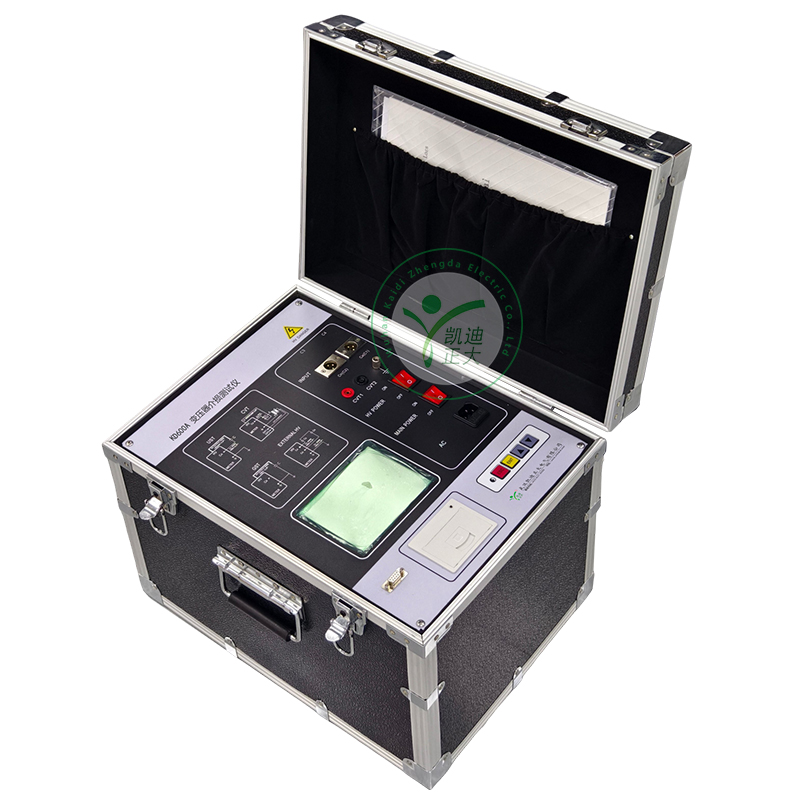

KD600A全自动变压器介质损耗测试仪

参考标准:

  • 发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
  • 采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作,微机自动完成全过程的测量。
  • 适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;对绝缘油的损耗测试、更具有方便、简单、准确等优点。

相关信息:KDZD 介损测试仪检验标准装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KD600A全自动变压器介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作,微机自动完成全过程的测量。

该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;对绝缘油的损耗测试、更具有方便、简单、准确等优点。

该仪器可用正、反接线方法测量不接地或直接地的高压电器设备,同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

仪器内部装备了高压升压变压器,并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV~10kV不同等级的高压,操作简单、安全。

产品特点

本仪器设有以下保护功能:
高压短路保护
CVT过压保护
仪器接地不好保护

详细参数

1.高压输出: 0.1 ~10kV , 200mA , 50V,30A
增加​每级100V ,容量: 2000VA

2.准确度:tgδ:±(读数* 1 % + 0.04% )
Cx:±(读数 * 0.5 % + 1 PF)

3.分辨率: tgδ :0.0 0 1%  Cx: 0.00 1pF

4.测量范围: 0.001 % < tgδ < 100 %
内部高压: 3PF ~ 60000PF / 10KV    60pF ~ 1µF / 0.5kV
外部高压: 3PF ~ 1.5μF / 10KV 60PF ~ 30μF / 0.5KV​
外部高压:正常连接时最大测试电流为 5A/30~300Hz
反接线时的最大测试电流为10KV/5A/30~300Hz

5.测试电流范围:10µA~5A

6.CVT 变比测试
变比测量精度:读数±1%
测量范围:10~99999
相角测量精度:±0.1°
相角测量范围:0~359.9°
CVT 自激低压输出:输出电压 3~50V,输出电流 3~30A

7.电源:交流220V ± 10%  50Hz /60Hz ± 1 %

8. 测量方式
a. 单频模式:45(45Hz 测量)、50(50Hz 测量)、55(55Hz 测量)、60(60Hz 测量)、65(65Hz 测量)
b. 异频模式:50D(每次 45Hz/55Hz 双频测量)、60D(每次 55Hz/65Hz 双频测量),自动变频
c. 频率精度:±0.01Hz

9 .谐波适应度:≤ 3%

10.应用条件:-15 ℃ ~ 50 ℃ ,相对湿度<80%

11 .尺寸:460(长)× 345 (宽)× 345 (高)

12.重量: 35公斤
