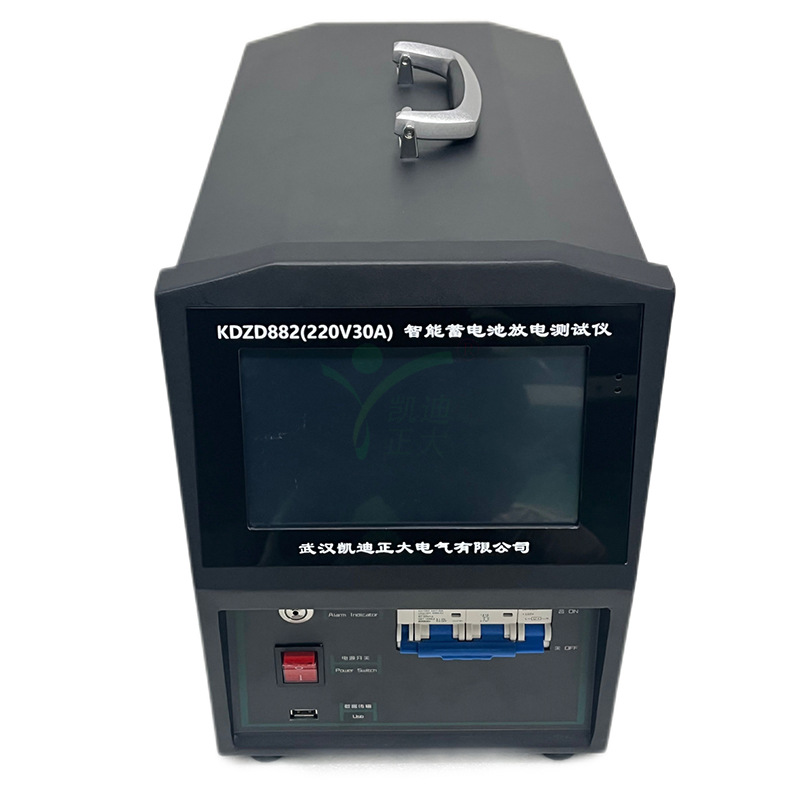

KDZD882蓄电池放电仪是专门针对蓄电池组、单体进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

KDZD882蓄电池放电仪功耗部分采用新型PTC陶瓷电阻作为放电负载，避免了红热现象，安全可靠无污染。整机由微处理器控制，液晶显示、中文菜单、监控每节电池的放电过程。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动恒流放电过程。实现智能化。使放电过程更安全。

KDZD882蓄电池放电仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。

KDZD882蓄电池放电仪是专门为针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

KDZD882蓄电池放电仪功耗部分采用新型合金电阻作为放电负载，安全可靠无污染稳定高。整机由32bit的ARM微处理器控制，5.7寸液晶触摸显示、中文菜单、配备多种接口可供用户按需选择。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成放电过程。

1.可对整组电池进行放电核容；
2.具备恒流、恒负载、恒功率三种放电模式；
3.放电参数可编程,控制精度高，测试精度高；
4.负载采用合金电阻,安全无污染稳定度高等特点；
5.巡检模块和PC机可实现有线和无线两种通信模式； ：
6.PC分析管理软件,完整的分析报告。报表可保存及打印；
7.五种可编程放电终止条件:整组保护电压、放电限容、放电时长，单节截止电压和放电仪内部温度；
8.通信接口丰富，单节监测模块和主机间可选RS485/无线模式；
9.本系列产品规格全,涵盖各种系统电压,电流范围；
10.主机和PC间可选RS232/网口/无线模式，实时传输放电数据；
11.放电仪可并机使用,既可作为主机也可作为被控负载使用
12.用户界面友好，5.7寸彩色液晶触摸屏，中文菜单；
13.机器内部具备多重反接、过压、过流、过热保护；
14.测试电池电压类型全，可测2V、6V、12V电池；
15.采作PTC陶瓷电阻，避免了红热现象，使放电过程更安全。
16.有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。
17.采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
18.可设定测试/放电终止条件，包括电池组终止电压、放电电流、放电时间。
19.可通过短时放电（10分钟）来预估蓄电池组容量。
20.具有无线通讯功能，无线采集盒与放电主机及上位机监控PC机三者之间通过无线方式进行通讯。简化接线，灵活方便。
21.无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
22.设备安装、调试、维护简便，各采集模块前后采用隔离技术，安全性、可靠性程度高
23.配备的PC机监测系统，可实时监测放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
24.采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
25.自动保护功能，设定放电时长到、放电容量到；蓄电池组电压低于设定的最低保护电压；负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。
26.可记录测试/放电过程每节电池放电情况，主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。

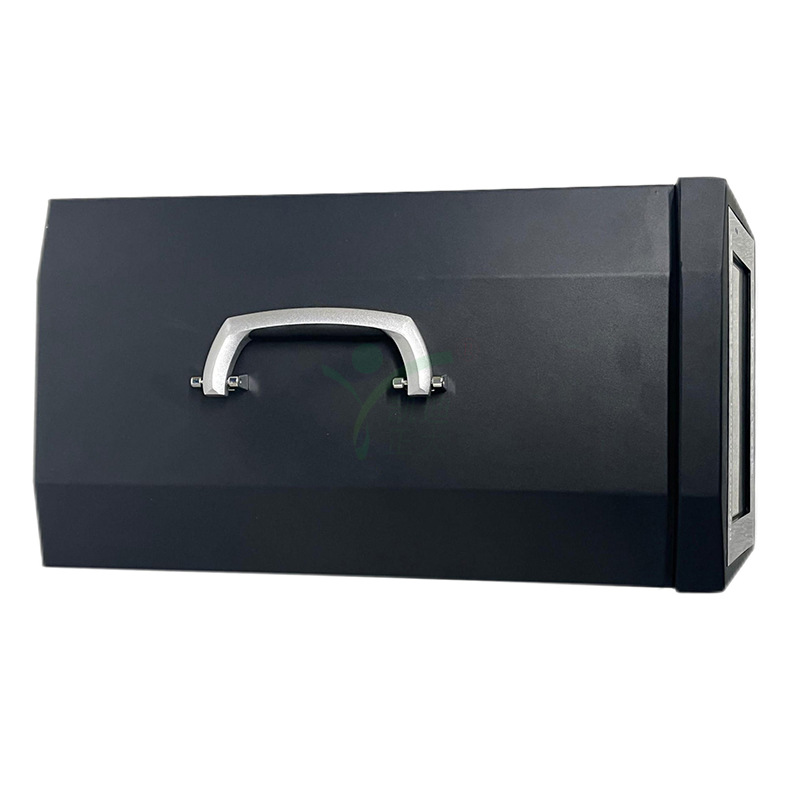

27.携带方便，一体化模块装箱运输，采用高强度铝合金拉杆箱，由后轮承重，轻松拉动。



产品功能
核容放电
在核容放电状态下，监测放电过程中每一组电池的整组电压、单节电压、实时放电电流（电阻、功率）、放出容量及放电时间，并提供落后电池维护建议；

纯负载放电
可以作为外扩负载使用，可编程放电模式和参数（恒流模式下电流，或者恒功率模式的功率，或者恒电阻模式下电阻值）。

在线监测
可以实时检测每一组电池的整组电压、单节电压、最高电压、最低电压、平均电压、及监测时间，并提供落后电池维护建议；

核对性放电实验
能够对蓄电池组进行核对性容量测试，可以连续设定放电电流，按照设定的放电电流恒流放电，监测放电过程中电池组及每节电池的电压，测量单节电池及电池组的容量。

多种放电停止条件的设定：电池组总电压、单体电池电压、放电时间、放电容量，可适应多种电池电压：2V、4V、6V、12V

无线功能
单体电池电压通过无线传输方式进行数据传输。省去了接线的麻烦
电池组总电压采用无线传输方式进行数据传输。
放电过程监测，使用无线通讯终端将电池放电数据实时传送到计算机管理软件，可实时查看放电过程数据并自动保存。

短时容量测试功能
本设备可采用10~20分钟的快速放电，用于快速测试单体电池内阻及放电能力，快速判断电池的性能及容量。

电流监测功能
停电时/实际负载放电时，在线自动监测单体电池电压，电池组电压及放电电流，记录电池的放电容量，保证对电池状态的判断。

数据管理功能
完善的计算机管理分析监控软件，具有数据处理功能，采用数学模型，对电池的多项测量结果进行综合分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线并自动生成报表。

工作电源：交流电220V±10%、频率50Hz±5%/、DC110V/220V（电池组直接供电）
电池组电压：48V /110V /220V
放电电流：0～100A(连续可调）
10小时率放电：0-1000Ah
检测时间：秒至99小时59分59秒可设置
恒流精度：1%
电流分辨率：0.1A或0.5%
放电终止电压：10～60V可调;
电池组电压精度：0.5%
电池组电流精度：±1%
单体电压测量精度：0.3％
温度测量精度：± 0.5℃
检测电池节数：2V（110节）/6V（36节）/12V（18节）
采样间隔：5s～1min

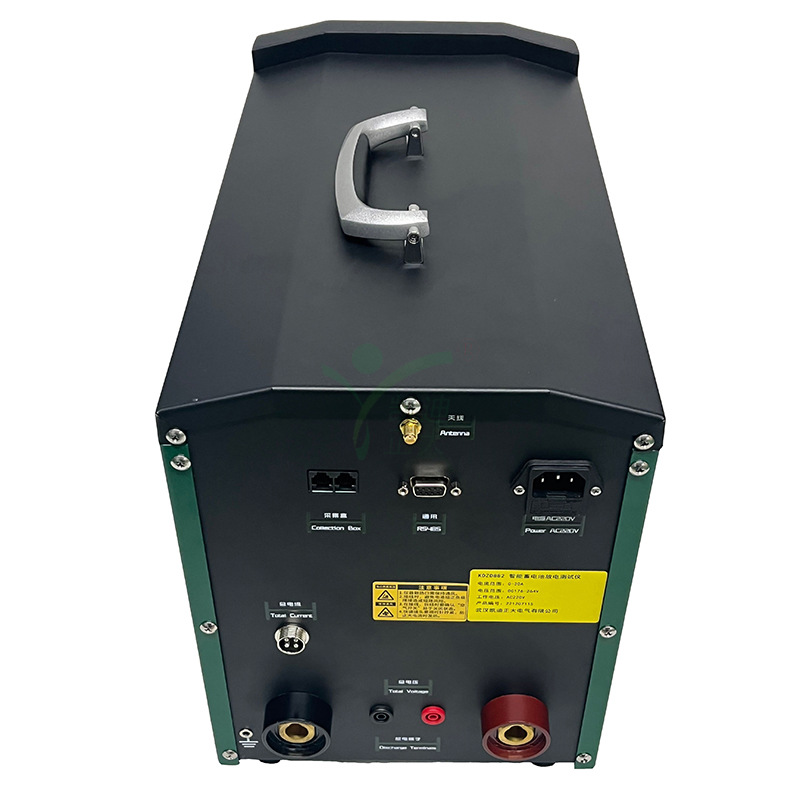

通讯接口：数据存储：USB 并机通讯：RS232
存储容量：256M
存储记录：10组（电池节数大于150节的存储容量为4组）
控制方式内：微机自动控制/手动控制
单体电池：
测量类型2V 测量范围0～4V 分辨率0.001V 测量精度：0.2%
测量类型6V 测量范围0～8V 分辨率0.001V 测量精度：0.2%
测量类型12V 测量范围0～15V 分辨率0.01V测量精度：0.2%
无线通讯工作频率：433MHz
调制方式：GFSK
发射功率：<10mW
接收灵敏度：－115dBm（9600bps）
有效距离：>100m米
屏幕尺寸：128×64LCD
工作环境：湿度：5%～90% 温度：0℃～+40℃；
散热方式：强制风冷
功耗：<25W
供电方式：主机：AC220V±15% 采集盒：12V±15%电池供电
主机外形尺寸：640x230x438（mm）
主机重量：25 kg
