1.测试原理

KDXJ-8 SF6气体泄漏报警系统采用声速原理，可定量、实时在线测量SF6泄漏气体含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。

2.高可靠性

KDXJ-8 SF6气体泄漏报警系统采用双差分处理方法，有效克服了温度、湿度对测量结果的影响，消除了传统产品的缺陷。系统经检测，安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求！

3.安全性

KDXJ-8 SF6气体泄漏报警系统采用24V直流电源通往各采集点，避免了其它系统采用220AC电源，确保系统的安全性。

4.多重检测功能

KDXJ-8 SF6气体泄漏报警系统主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，符合《电业安全工作规程》要求。

5.早期现场报警技术

微量检测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。

6.现场总线设计

一根电缆连接所有采集器及主机，可分立可组合，具有很高的现场适应性。

7.多点组网检测

单个变电站最多120点同时检测，满足现场环境需要，提高检测可靠性。

8.远程监控功能

KDXJ-8 SF6气体泄漏报警系统采用CDT通讯规约，可将数据传送到远方控制中心。系统带有的远程监控软件，具有多年安全运行经验，系统稳定、扩展性好，具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。

9.多种通讯方式

远程通讯可以采用多种通讯介质，包括光纤、载波、以太网、电话线等。

10.报警记录查询功能

主机配有大容量数据存储器，可存储多条报警记录，方便查询。

11.历史数据记录和查询

主机配有大容量数据存储器，可存储大量测量数据，方便查询。

12.红外监视功能

可选配，检测工作人员进入工作范围，自动语音提示实时检测结果，加强现场工作人员的直观感觉。

13.免维护设计

尽心的电气设计，整机无可调节器件，高等级、品质保证的元器件选用，优异的抗干扰性能。

综合技术指标

工作环境
温度范围：－10℃~＋50 ℃
湿度范围：≤95%RH
地震等级：7度
大气压力：86kPa~106kPa
SF6测量指标
测量范围：0～30000ppmv
报警点：可在200~1000ppmv内设置，默认1000ppmv
测量误差：0~2000ppm ±3%FS；2000~30000ppm ±2%FS
引用误差：±5%FS
重复性误差：<5%FS
零点漂移：<5%FS
量程漂移：<5%FS
氧气测量指标
检测浓度：0～25%
氧气浓度报警点：18%
氧气测量精度：<0.4%,O2在21%时
电源及功耗
工作电源：AC 220V，50Hz
功耗：主机<25VA，传感器模块<5VA
报警触点容量：AC 220V/7A，常开、常闭
风机输出容量：AC 220V/7A，常开
其它指标
温度测量范围： -25℃ ~ +99℃
湿度测量范围： 0～99%RH
工作电源：AC/DC 100~265V
报警输出功率：AC 220V/10A（可根据需求定制）
风机输出功率：AC 220V/20A（可根据需求定制）
风机通风时间设定：可设置，默认15MIN/次
数据记录时间：1个月
通讯方式： RS-485总线方式
通讯规约：通用电力通信规约
绝缘性能 外壳与电源间：>10MΩ
抗电强度 外壳与电源间：>2000V
电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级

单项技术指标

1、系统主机

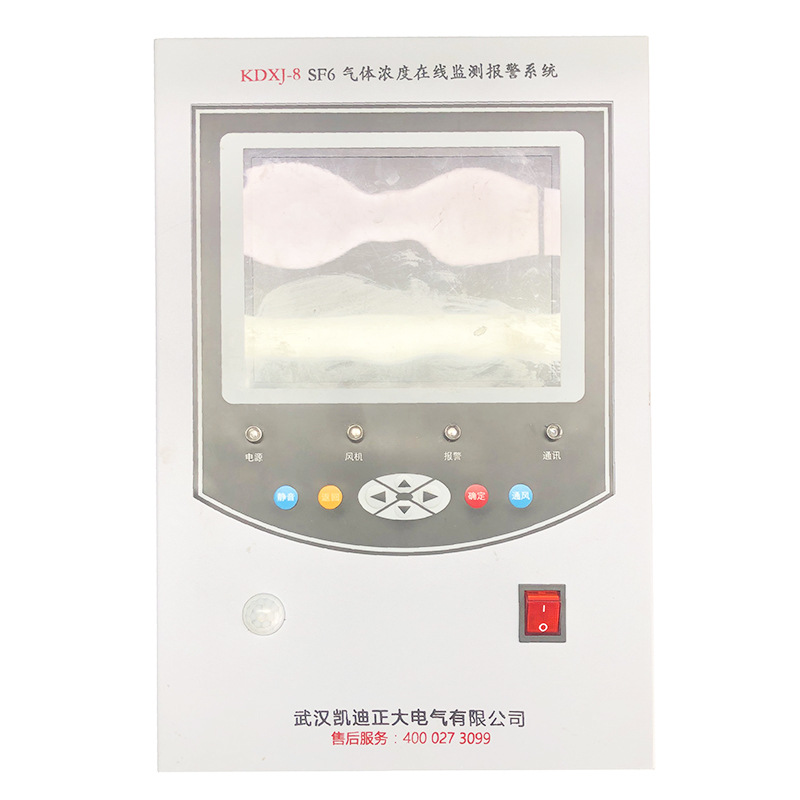

KDXJ-8 SF6气体泄漏报警系统主机接收采集器的传送的数据，同步显示，并进行分析处理，与固定标准参数进行对比后作出判断。同时主机能与上位PC机进行通信，接受PC发来的控制命令或者把数据上传到PC便于遥测、遥控以及存储。当采集数据超过设定限值时，主机自动运行各项控制程序，启动外围设备进行工作，包括声光、语音报警、通风等。另外主机可以自行对环境的温湿度进行测量，以便对相关数据补偿、修正。

安装方式：壁挂式或屏柜式
采集器连接最大数量：31只（可根据用户需求调整）
外型尺寸：800×600×2360（mm）
报警输出方式：常开触点（无源）、RS485通讯
★ 主机尺寸：280mm×327mm×76mm
★ SF6浓度检测范围：0～30000ppm
SF6气体检测灵敏度：±5％设置值
★ 氧气浓度检测范围：0～25%
氧气测量精度：＜0.5%（0.4%，O2在21％）
★ 缺氧报警阀值：18.0%（可调）
★ 温度显示范围：-20～99℃
★ 湿度显示范围：0～99%RH
★ 检测点：标准配置12点（可扩展到32点）。
★ 数据记录功能：报警事件自动记录，海量存储，自动更新。
★ 报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出。
★ 支持RTU远程启动风机功能。
★ 支技红外人体检测，自动启动风机或语音提示。
★ 风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配。
★ 风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等。
★ 主机多种形式：壁挂式、3U 19英寸标准机箱；仿windows界面，用户界面友好。
★ 通过RS485支持测量数据远传输出如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况。 (需用户另行选配)
特点：外形简洁美观，控制功能丰富。液晶显示现场监测环境数据，带强制风机排风、报警时自动启动风机排风和远动报警输出，可以通过主机自带的功能键设置报警点、风机定时排风功能、查阅历史数据，并能通过RS485与计算机进行通讯。远动也可通过RTU向主机查阅监控数据或控制风机启动。

2、SF6气体、氧气体采集器

内含SF6气体、O2传感器，检测环境中SF6气体和O2含量，采集数据直接传送至系统主机进行显示、分析、处理。

安装方式：固定在SF6气体易漏部位低位区
外型尺寸：181×108×50（mm）
选型原则：SF6泄漏报警装置应满足变电站设计要求及实际需要，SF6气体和O2检测应是定量原理。选用采样方式为扩散式红外光谱吸收（又称红外激光）检测原理的定量SF6报警装置，O2传感器应采用独立高精度固态电解质电化学传感器。

3、温湿度采集器

内含温度、湿度传感器，检测环境中温度和相对湿度，采集数据直接传送至系统主机进行显示、分析、处理。

安装方式：固定在SF6气体、氧气体采集器同环境处
外型尺寸：181×108×50（mm）

4、监控系统

数据采集、处理功能；
事件报警功能；
事故追忆功能；
实时曲线，历史曲线功能；
数据报表功能；
远程控制功能；
设备信息管理功能。

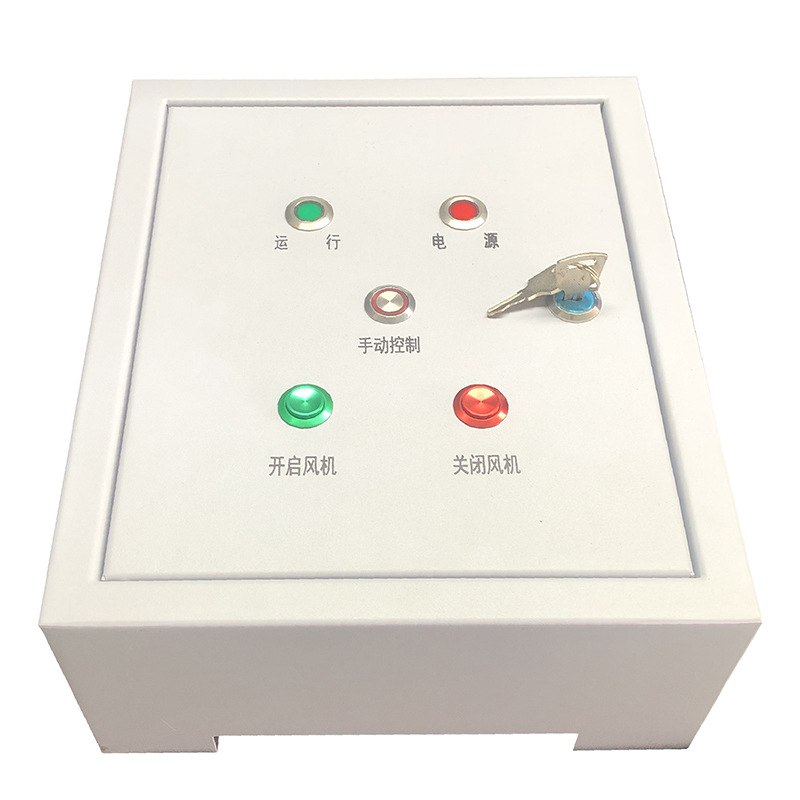

5、风机控制器

功能：接受主机的风机控制信号，控制单相（AC220V）风机启动和停止。

控制功率：220V，20A
外型尺寸： 85×120×50（mm）
适用风机
产品类型：直道式、弯道式
工作电源：AC220V/380V
电机类型：普通型、防爆型

6、报警灯

部件组成：警灯发光管、接线座、安装底座、装饰盖、受系统主机控制。
