专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有抗干扰能力和环境适应能力，重复测试一致强，确保长年测量的高精度、高稳定性和高可靠性。

广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

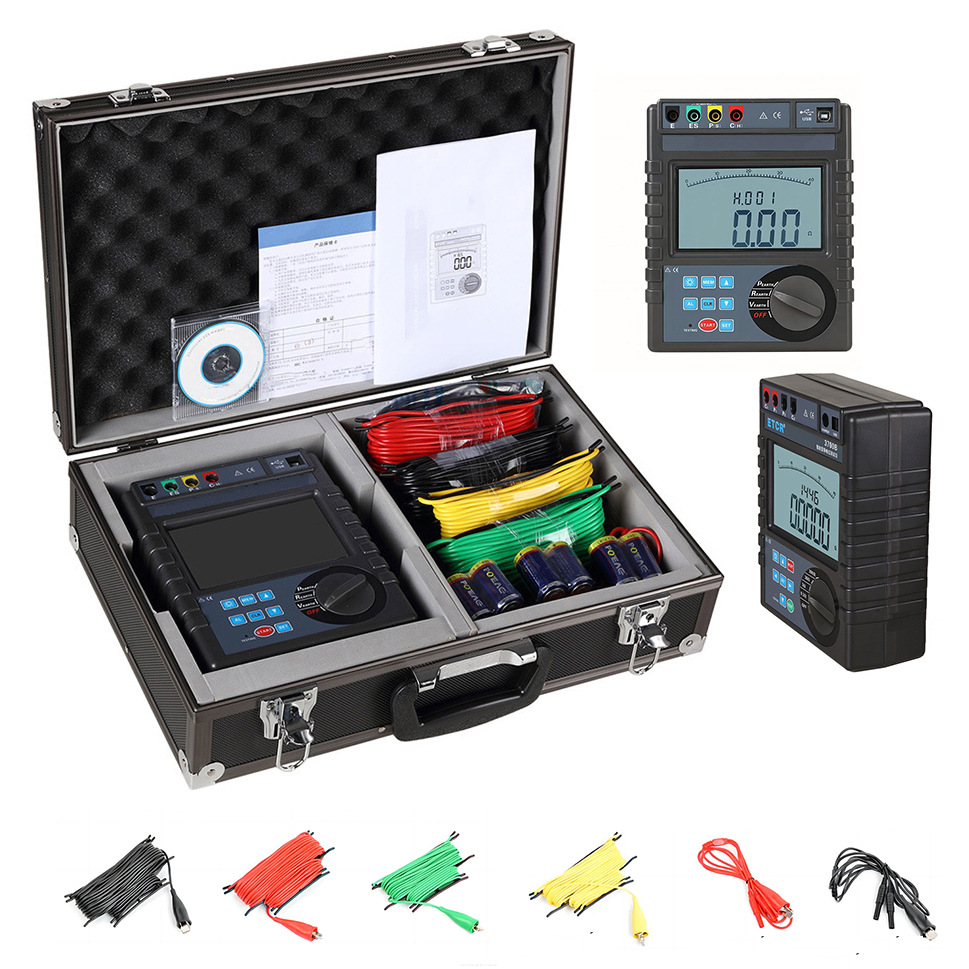

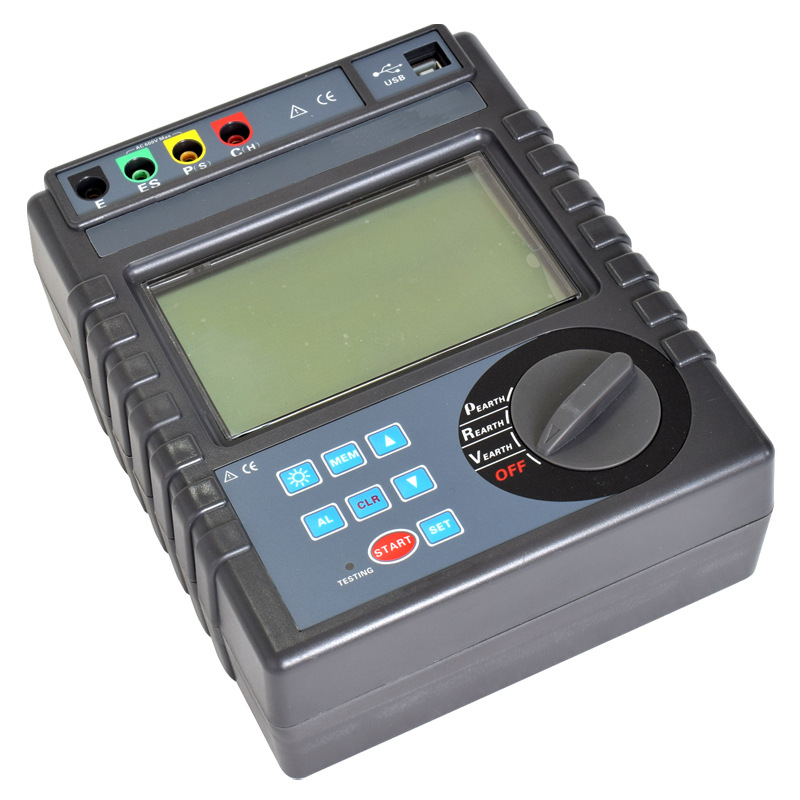

接地电阻土壤电阻率测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。

1．基准条件和工作条件

影响量基准条件工作条件

环境温度：23℃±1℃-10℃～40℃

环境湿渡：40%～60%＜80%

仪表工作电压：9V±0.1V9V±1.5V

辅助接地电阻值：＜100Ω＜30kΩrC、rP

干扰电压：＜20V

干扰电流：＜2A

测R时电极间距：a＞5da＞5d

测ρ时电极间距：a＞20ha＞20h

2．一般规格

功  能：二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量

电  源：DC 9V (碱性干电池 LR14 1.5V 6节 ，连续待机300小时)

量  程：接地电阻：0.00Ω～30.00kΩ； 土壤电阻率：0.00Ωm～9000kΩm；接地电压：0V～600V

测量方式：精密4线、3线法测量、简易2线测量接地电阻

测量方法：接地电阻：额定电流变极法，测量电流20mA Max

土壤电阻率：四极法(温纳法)

对地电压：平均值整流(P(S)-ES接口间）

测试频率：128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流：AC 20mA max

开路测试电压：AC 40V max

测试电压波形：正弦波

电极间距范围：可设定1m～100m

换  档：接地电阻：0.00Ω～30.00kΩ自动换档；土壤电阻率：0.00Ωm～9000kΩm自动换档

背  光：可控白屏背光，适合昏暗场所使用

显示模式：4位大LCD显示，白屏背光

测量指示：测量中LED闪烁，LCD倒计数,进度棒图指示

LCD尺寸：128mm×75mm

LCD显示域：124mm×67mm

仪表尺寸：高宽厚：215mm×190mm×95mm

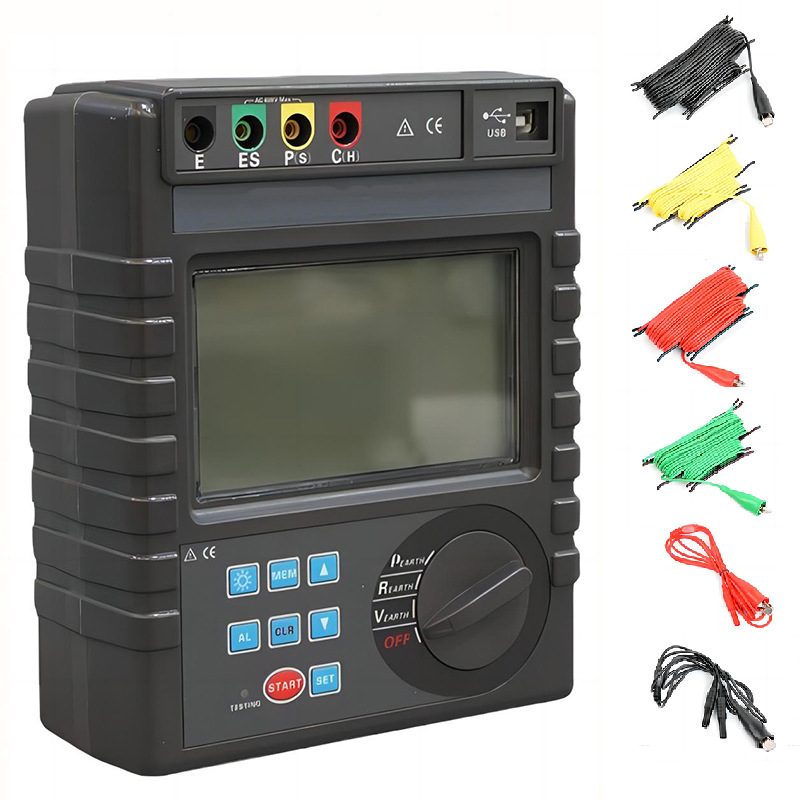

标准测试线4条：红色20m，黑色20m，黄色10m，绿色10m各1条

简易测试线2条：红色1.6m，黑色1.6m各1条

辅助接地棒4根：φ10mm×150mm

测量时间：对地电压：约3次/秒；接地电阻、土壤电阻率：约5秒/次

测量次数：5000次以上(短路测试，测1次，停30秒再测)

线路电压：AC 600V以下测量

RS232接口：具有RS232接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线：RS232通讯线1条，长1.5m

数据存储：300组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据保持：保持数据时“HOLD”符号指示

数据查阅：查阅数据时“READ”符号指示

溢出显示：超量程溢出时“OL”符号指示

干扰测试：自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

辅助接地测试：具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

报警功能：测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压：当电池电压降到约7.5V时，电池电压低符号“ 显示，提醒更换电池

功  耗：待机: 约20mA(背光关闭)；开机开背光：约45mA(背光关闭25mA)；测量：约100mA(背光关闭)

质  量：总质量：4.5kg(含包装)；仪表：1443g(含电池)；测试线：1560g；辅助接地棒：935g(4根)

工作温湿度：-10℃～40℃；80%rh以下

存放温湿度：-20℃～60℃；70%rh以下

过载保护：测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻：20MΩ以上(电路与外壳之间500V)

耐 压：AC 3700V/rms(电路与外壳之间)

电磁特性：IEC61326(EMC)

适合安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。
