系统详细方案简介
按照GB/T 17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》、GB/T 7252-2001 《变压器油中溶解气体分析和判断导则》等现行国家标准中的规定，油样采集来后经过振荡仪振荡后取出油样中溶解的气体，然后用气相色谱仪分离、检测各气体组分，通过计算得到油中溶解气体组分含量。

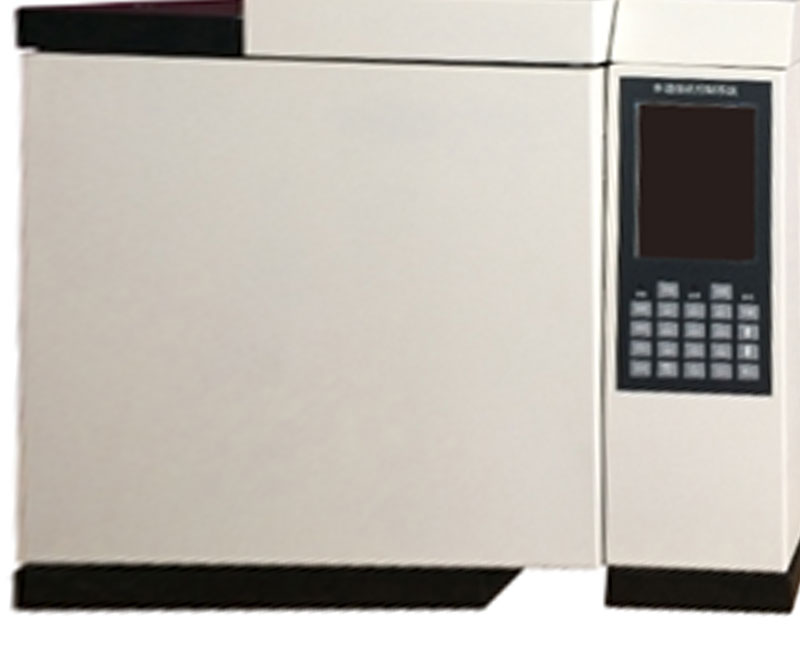

KDZD1189绝缘油色谱分析仪配备热导和氢火焰检测器，采用手动进样法，一次进样即可完成GB/T 17623-2017中规定的绝缘油中7种（H2、CO、CO2、CH4、C2H4、C2H6、C2H2、O2、N2）气体的分析，然后依据标准中的计算方法计算出绝缘油中7组分各组分含量。

测定范围：

名称	组分	最小检测浓度/uL/L
甲烷	CH4	0.06
乙烯	C2H4	0.06
乙烷	C2H6	0.06
乙炔	C2H2	0.06
氢气	H2	2
一氧化碳	CO	1
二氧化碳	CO2	5








本系统配置

序号	名称	规格型号	数量
1	绝缘油色谱分析仪	GC	1台
2	色谱专用工作站		1套
3	多功能自动振荡仪	MY-ZD	1台
4	标准气体	7组分/4L	1瓶
5	氮气钢瓶	99.999%含量，40L	1瓶
6	氢气发生器	MY-H300	1台
7	空气发生器	MY-AIR3	1台

技术参数及特点

检测器技术指标：

氢火焰离子化检测器（FID）
●检测限：Mt≤3×10^-12g/s （正十六烷-异辛烷溶液）；
●噪音：≤5×10^-14A
●漂移：≤1×10^-13A/30min
●线性范围： ≥10⁶

热导检测器（TCD）：
●灵敏度：S≥3500mV•ml/mg（常规）5000mV•ml/mg（高灵敏）
●噪声：≤10μV
●基线漂移：≤30μV/30min
●线性范围：≥10⁴




温控指标：

控温部位	控温范围	控温精度
柱箱	室温以上4~ 450℃	±0.1℃
填充柱进样器	室温以上4~ 450℃	±0.1℃
氢火焰（FID）检测器	室温以上4~ 450℃	±0.1℃
热导（TCD）检测器	室温以上4~ 450℃	±0.1℃
Ni镍触媒转化炉	室温以上4~ 450℃	±0.1℃



其他参数：

外形尺寸：570×510×470mm
重量：<55kg
电源：AC220V±10  50Hz
环境温度：5-35℃
相对湿度：≤85％
功率：≤2000W


仪器技术特点：


• 采用内置反控技术，实现仪器气路压力直观显示：

KDZD1189大多数气路压力均通过压力传感器数字显示，通过工作站即可直接读取载气、氢气和空气的压力，实施掌握分析条件。

• 采用反控技术，实现仪器温度的设置、显示等操作：

KDZD1189所大多数温度参数均实现数字显示，通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度，操作简洁明了。

• 采用反控技术，实现一键开机：

KDZD1189所的升温、降温等操作均可通过触屏点击实现，摒弃了以前在试验室色谱中的繁琐操作，基本实现了一键开机。

• 电脑反控点击完成点火和电流设置等操作

KDZD1189所内置有自动气路控制装置，在您电脑点火操作时自动放掉一部分空气，使氢气和空气的配比达到适合点火的比例，并在自动完成点火后恢复这一比例；同样，通过工作站软件中的桥流设置窗口即可完成热导桥流的设置

• 数字化FID电子调零技术，增强仪器的抗干扰能力：

KDZD1189所的FID检测器信号调零采用电子调零技术，利用高精度数字电路对FID进行基流补偿，实现FID输出信号电平的电子调节。由于电子调节可以直接安装在电路板的信号通道上，提高电子噪声抑制能力，不存在机械电位器连线时的干扰信号。由于减小了寄生参数，因而具有较强的抗干扰能力。

• 热导钨丝断气保护功能

KDZD1189所具有智能的热导断气保护功能，当载气压力小于安全阈值时，系统会自动切断热导电流，以保护热导检测器不受到损坏。


专有技术特点：


• 填充柱进样器

可实现温度可控，让样品汽化更均匀，进样重现性更好。

• FID检测器

1.FID检测器2套，具有分开检测CO，CO2和烃类的功能，避免高含量CO，CO2对烃类的影响；
2. 烃类10次方放大，具有对烃类更低的最小检测量；
3.TCD检测器1套（可多倍放大），噪音小，平衡时间短，具有更高灵敏度，更高检测效率。

• Ni转化炉

1.用于将微量CO CO2转化为CH4在FID中响应；
2.直行三通设计，更优于传统U型设计，避免出峰慢，响应值小的弊端；
3.直行转化炉设计，让仪器对CO、CO2具有更高转化效率，更高响应值，同时气体在转化炉中停留时间更短，避免峰拖尾；
4.出峰快，做样效率高，做到7-8分钟即可完成样品检测，比传统U型转化炉需要的做样时间15分钟，高出一倍，大大提高了检测人员的做样效率。

• 变压器油测定专用色谱柱

1.一根测定H2、CO、CO2，一根测定CH4、C2H4、C2H6、C2H2，还有一根为TCD参比柱；
2.相比传统一根色谱柱检测，实现了CO、CO2和烃类分开检测，避免了高含量CO，CO2对烃类的影响。
3.做样时间短，7到8分钟即可完成样品检测，提高了工作效率。
