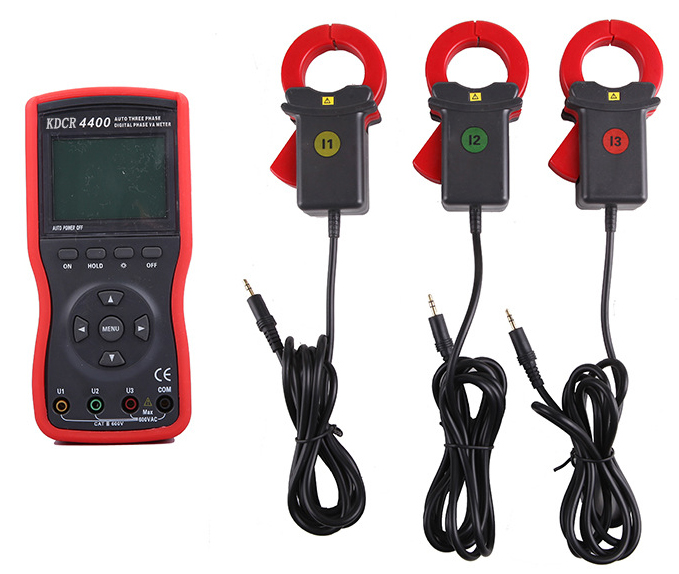

KDCR4400数字式双钳相位伏安表是专为现场测量相位、电压、电流、漏电流、相序等而精心设计的双通道、多功能、数字式、手持式测量仪器，采用较新TA技术及数字集成技术，确保常年测试的高精度、高稳定性、高可靠性。其广泛适用于电力、计量、通信、铁路、石油、化工、冶金、建筑、科研教学单位、工矿企业等领域。

　　KDCR4400数字式双钳相位伏安表可以现场测量其中两相电压之间(U-U)、其中两相电流之间(I-I)、 及其中相电压与电流之间(U-I)的相位，还可判别感性、容性电路，三相电压的相序， 检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组TA之间的相位关系，检查电度表的接线正确与否等。

　　采用较新TA技术，检测电流时无需断开被测线路，非接触测量，而检测U1-U2间相位时，两路输入绝缘隔离。

　　在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。

　　智能化设计，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便。

　　电流钳钳口尺寸：Φ40mm，适合粗大导线的测量。

　　测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。

　　采用大LCD显示屏，白屏背光，显示一目了然。高精度、高稳定、低功耗、使用方便。

　　绝缘防滑护套。

　　配有USB-RS232接口，可存储500组数据，通过系统软件上传所存数据到电脑，便于读取、保存、报表、打印历史数据等。

　　外壳采用工程绝缘材料,配备橡皮防振保护套，切实保障了操作的安全性， 避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

　　采用超大高反差蓝屏背光LCD(64 mm×54mm)，显示一目了然!其电流钳尖嘴型设计,特适合于排线密集的场所。

　　基准条件和工作条件

　　影响量

　　基准条件

　　工作条件

　　环境温度

　　23℃±1℃

　　-10℃～40℃

　　环境湿渡

　　40%～60%

　　<80%

　　信号波形

　　正弦波

　　正弦波

　　信号频率

　　50HZ±1HZ

　　45HZ～65HZ

　　仪表工作电压

　　9V±0.1V

　　9V±1.5V

　　测相位频率相序时

　　电流幅值

　　1A±0.2A

　　2mA～20A

　　测相位频率相序时

　　电压幅值

　　100V±20V

　　10V～600V

　　测功率功率因数时

　　电流幅值

　　1A±0.2A

　　20mA～20A

　　测功率功率因数时

　　电压幅值

　　100V±20V

　　10V～600V

　　外电场、磁场

　　应避免

　　被测导线位置

　　被测导线处于钳口的近似几何中心位置

　　基准条件下基本误差及性能指标

　　类别

　　量程

　　分辨率

　　基本误差

　　电压

　　AC 0.00V～600V

　　0.01V

　　±(0.5%量程)

　　电流

　　AC 0.0mA～20.0A

　　0.1mA

　　±(0.5%量程)

　　相位

　　0.0°～360°

　　0.1°

　　±1°

　　有功功率P

　　0.0W～12kW

　　0.1W

　　±(1.0%量程)

　　无功功率Q

　　0.0VAR～12kVAR

　　0.1VAR

　　±(1.0%量程)

　　视在功率S

　　0.0VA～12kVA

　　0.1VA

　　±(1.0%量程)

　　功率因数PF

　　-1～+1

　　0.001

　　±0.03

　　频率F

　　45HZ～65HZ

　　0.01HZ

　　±(1.0%量程)

　　工作条件下的相位误差：10mA～20A为±3°;10mA以下±6°一般规格

　　功能

　　同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等

　　电源

　　DC9V碱性干电池(1.5V AA×6)

　　功耗

　　开启背光灯*大耗电80mA，电池连续工作10小时

　　关闭背光灯仪表耗电50mA，电池连续工作16小时

　　显示模式

　　LCD显示，240dots×160dots

　　仪表尺寸

　　长宽厚：196mm×92mm×54mm

　　钳口尺寸

　　35mm×40mm

　　量程及分辨率

　　电压量程：AC 0.00V～600V;分辨率：AC 0.01V

　　电流量程：AC 0.0mA～20.0A;分辨率：AC 0.1mA

　　相位量程：0.0°～360.0°;分辨率：0.1°

　　频率量程：45.00Hz～65.00Hz;分辨率：0.01Hz

　　有功功率量程：0.0W～12kW;分辨率：0.1W

　　无功功率量程：0.0VAR～12kVAR;分辨率：0.1VAR

　　视在功率量程：0.0VA～12kVA;分辨率：0.1VA

　　功率因数量程：-1～+1;分辨率：0.001

　　电流矢量和量程：0mA～60.0A;分辨率：1mA

　　相序

　　正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

　　反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

　　检测速率

　　约2秒/次

　　数据保持

　　测试中按HOLD键保持数据，“HD”符号显示

　　数据存储

　　500组

　　RS232接口

　　USB-RS232接口，所存数据上传电脑，便于分析管理数据

　　自动关机

　　开机约15分钟后，仪表自动关机，以降低电池消耗

　　背光功能

　　有，适合昏暗场所及夜间使用

　　电压检测

　　当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池

　　仪表质量

　　1360g(带电池)

　　测试线长度

　　1.5m

　　电流钳线长

　　2m

　　工作温湿度

　　-10℃～40℃;80%Rh以下

　　存放温湿度

　　-10℃～60℃;70%Rh以下

　　输入阻抗

　　测试电压输入阻抗为：2MΩ

　　耐压

　　仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

　　绝缘

　　仪表线路与护套外壳之间≥100MΩ

　　结构

　　双重绝缘，带绝缘防振护套

　　适合安规

　　IEC61010-1 CATⅢ600V，IEC61010-031，IEC61326，污染等级2

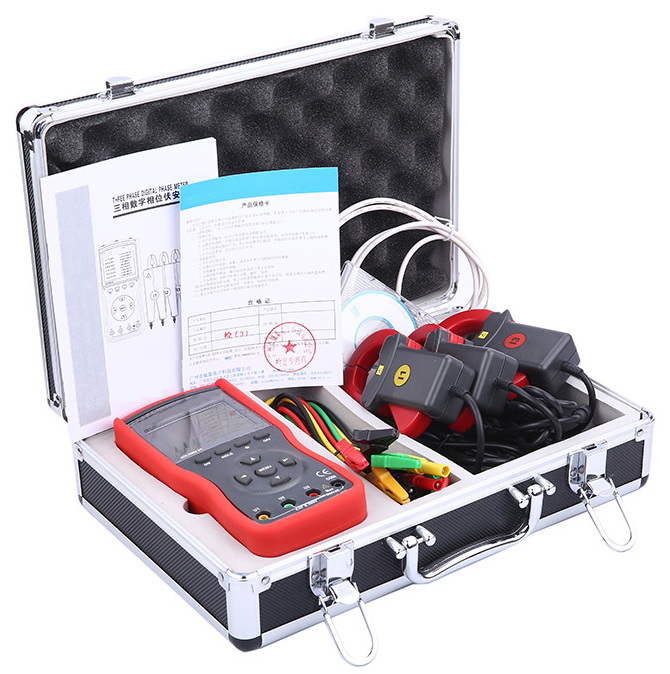

　　随机附件

　　主机：1件;电流钳：3件;测试线：4条;RS232数据线：1条;光盘：1个;电池(LR6)：6节;仪表箱：1件

　　武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市，始建于2003年1月，公司生产经营范围：电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

　　武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化，面向电力行业的广大用户，不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行，赢得广泛赞誉。

一、装箱清单？

　　主机1件

　　电流钳3件

　　测试线4条

　　RS232数据线1条

　　光盘1个

　　电池(LR6)6节

　　仪表箱1个

二、服务质量要求？

　　提供完整的技术资料，仪器配置清单，说明书齐全(如英文版的要提供相应的中文说明书)，并带电子版说明书，试验报告。各种证件齐全，包括产品合格证、保修卡。

　　提供壹年保修服务，终生维护，在质量保证期内，因产品技术问题、质量问题发生的设备故障(人为操作不当原因致使设备故障除外)，凯迪正大公司(接到需方的正式通知后72小时内)到需方或反邮寄回免费进行维修，质保期满后的维修按照凯迪正大公司的售后服务方式进行处理，保证满足凯迪正大公司的维修需求，凯迪正大公司应对需方提出的疑难问题提供技术指导。

　　供方免费对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供 要的技术指导。
