KDXJ-8 SF6气体浓度在线监测报警系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

　　KDXJ-8 SF6气体浓度在线监测报警系统采用声速原理，能够实时、定量测量SF6浓度，哪怕在SF6浓度在50ppm(v/v)也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行;原装进口高稳定的超声波传感器和氧传感器，可以为现场工作人员提供更多一层可靠保护。可广泛应用于各种电压等级的SF6开闭室、SF6开关室、组合电器室(GIS室)、SF6主变室等。

　　KDXJ-8 SF6气体浓度在线监测报警系统采用进口声速原理原装进口高稳定的超声波传感器和氧传感器。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的SF6气体通过热裂解联合成化学的方式转换成电信号，经信号放大、抗干扰网络，由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理，零点跟踪将结果通过485总线模块传送到主控制器，主控制器对数据处理、存储、彩色显示、报警、风机控制，并将结果传送到远程计算机。

　　当发生SF6气体泄漏时，由于SF6气体的密度是空气的5倍多，积累于低层空间，并造成局部缺氧，引起重大事故。本系统采用声速原理原装进口高稳定的超声波传感器和氧传感器，当室内SF6及O2的浓度发生微小变化时，传感器立即能响应这一些变化，哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器，A/D模块、485通讯模块及单片机控制转换成485通讯数字信号，通过现场RS-485总线将信号送至主控制器内，由主控制器进行数据处理和存储，并判断是否报警，启动风机及远程通讯等功能。

　　KDXJ-8 SF6气体浓度在线监测报警系统最多可监控环境中32个监测点，也可采用多重主控单元组网控制，并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控，极大地提高了无人值守变电站运行的安全性，特别是对日常巡视和维护人员的人身安全得到可靠的保障。

　　KDXJ-8 SF6气体浓度在线监测报警系统分为三大模块：(1)、气体取样模块，主要完成各测量点气体分别取样功能;(2)、气体分析模块，主要完成SF6定量分析，O2定量分析、温湿度测量功能;(3)、主机及辅助功能模块，主要完成各模块协调工作，显示、报警、启动风机等功能。

　　●环境中氧气含量监测显示功能;

　　●环境中SF6气体含量监测显示功能;

　　●环境中温、湿度监测显示功能;

　　●缺氧报警功能;

　　●SF6气体含量超标报警功能;

　　●定时排风功能;

　　●缺氧或SF6含量超标，强制排风功能;

　　●人工强制排风功能;

　　●上次排风显示功能;

　　●实时显示各种参数功能;

　　●历史资料查询功能;

　　●支持远动系统遥测遥信;

　　●独创的每天自动零点校准功能，自动克服漂移和误报;

　　●巡检间隔用户可调。可疑检测点自动加强跟踪功能;

　　●发生报警时，自动开启风机和声光报警;

　　●用户可调整SF6、O2的报警参数;

　　●SF6、O2含量曲线分析功能;

　　●支持RTU遥测遥信功能;

　　●数据报表功能;

　　●历史数据查询功能;

　　●红外检测提示功能;

　　●可选无线报警功能;

　　●海量报警数据记录存储功能,长寿命设计;

　　●超大彩屏触摸显示，人性化操作界面;

　　●只需增加有限成本，检测点可扩充一倍，加大检测密度;

　　●宽工作电源设计185～250VAC，防浪泳和雷击功能;

　　●人体感应，自动启动风机或语音系统;

　　●显示比较稳定，很好地解决了数据漂移地问题;

　　●可选择与上位计算机连接，实现远程监控，并进行事件记录与历史事件记录;

　　●可选有毒气体(如CO、CH4、H2S)的含量监测;

　　●可选外部输入信号接口，输入信号可来自烟雾探头、门磁开关等;

　　●可选输出接口，实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能;

　　●可选数字式SF6密度继电器结合组网，组成全方位的SF6气体泄漏监控系统;

　　●可选远程网络进行监控系统运行状态，直接控制主机或变送器的运行;

　　2、功能特点

　　1.先进的测试原理

　　KDXJ-8 SF6气体浓度在线监测报警系统采用声速原理，可定量、实时在线测量SF6泄漏气体含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。

　　2.高可靠性

　　KDXJ-8 SF6气体浓度在线监测报警系统采用双差分处理方法，有效克服了温度、湿度对测量结果的影响，消除了传统产品的缺陷。系统经检测，安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求!

　　3.安全性

　　KDXJ-8 SF6气体浓度在线监测报警系统采用24V直流电源通往各采集点，避免了其它系统采用220AC电源，确保系统的安全性。

　　4.多重检测功能

　　KDXJ-8泄漏报警系统主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。

　　5.早期现场报警技术

　　微量检测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。

　　6.现场总线设计

　　一根电缆连接所有采集器及主机，可分立可组合，具有很高的现场适应性。

　　7.多点组网检测

　　单个变电站最多120点同时检测，满足现场环境需要，提高检测可靠性。

　　8.远程监控功能

　　KDXJ-8 SF6气体泄漏报警系统采用CDT通讯规约，可将数据传送到远方控制中心。系统带有的远程监控软件，具有多年安全运行经验，系统稳定、扩展性好，具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。

　　9.多种通讯方式

　　远程通讯可以采用多种通讯介质，包括光纤、载波、以太网、电话线等。

　　10.报警记录查询功能

　　主机配有大容量数据存储器，可存储多条报警记录，方便查询。

　　11.历史数据记录和查询

　　主机配有大容量数据存储器，可存储大量测量数据，方便查询。

　　12.红外监视功能

　　可选配，检测工作人员进入工作范围，自动语音提示实时检测结果，加强现场工作人员的直观感觉。

　　13.免维护设计

　　尽心的电气设计，整机无可调节器件，高等级、品质保证的元器件选用，优异的抗干扰性能。

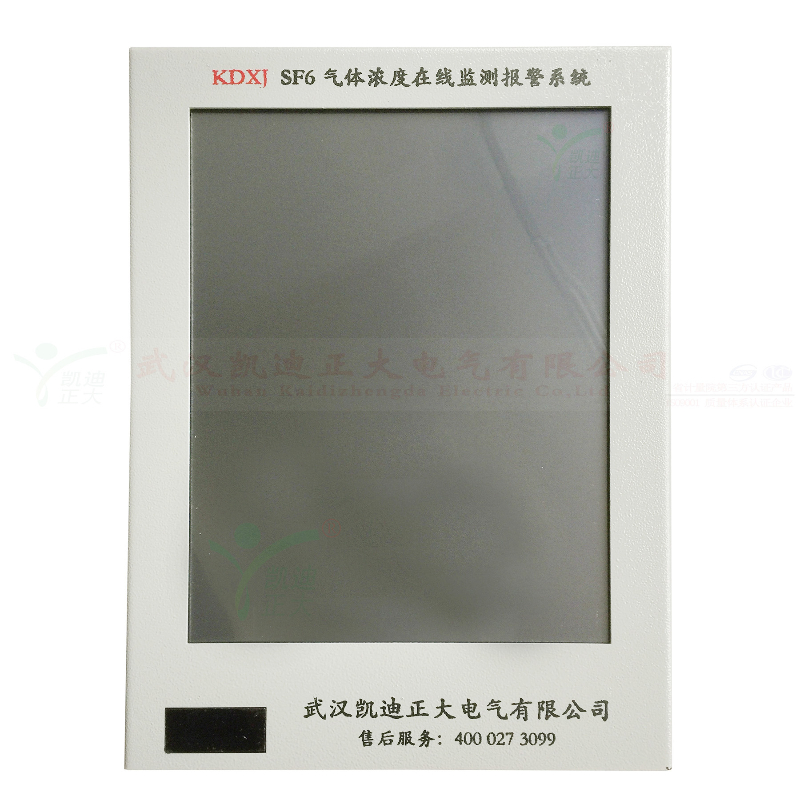

　　1、系统主机

　　KDXJ-8 SF6气体浓度在线监测报警系统主机接收采集器的传送的数据，同步显示，并进行分析处理，与固定标准参数进行对比后作出判断。同时主机能与上位PC机进行通信，接受PC发来的控制命令或者把数据上传到PC便于遥测、遥控以及存储。当采集数据超过设定限值时，主机自动运行各项控制程序，启动外围设备进行工作，包括声光、语音报警、通风等。另外主机可以自行对环境的温湿度进行测量，以便对相关数据补偿、修正。

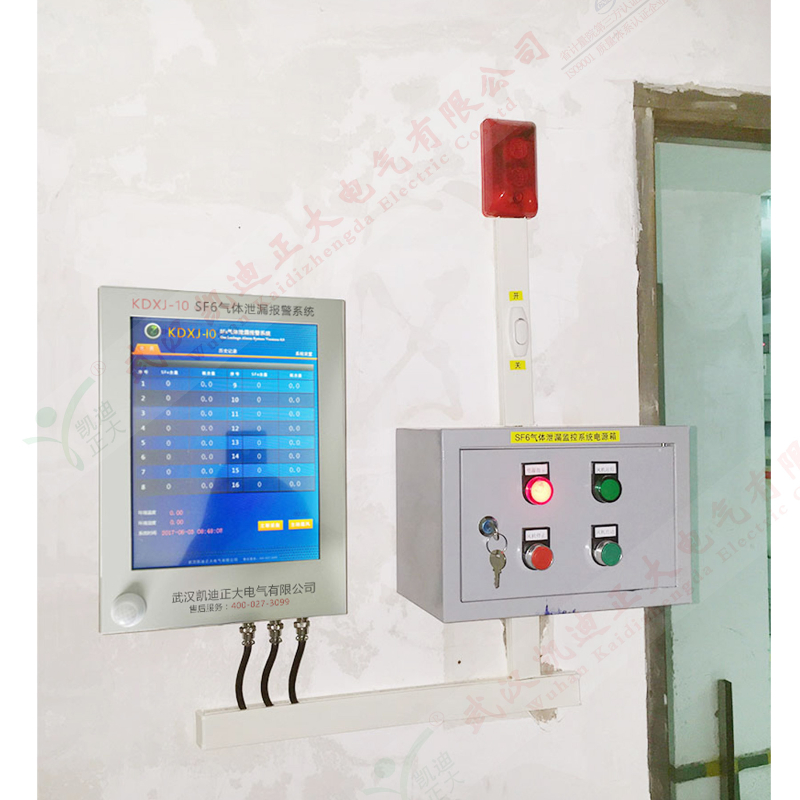

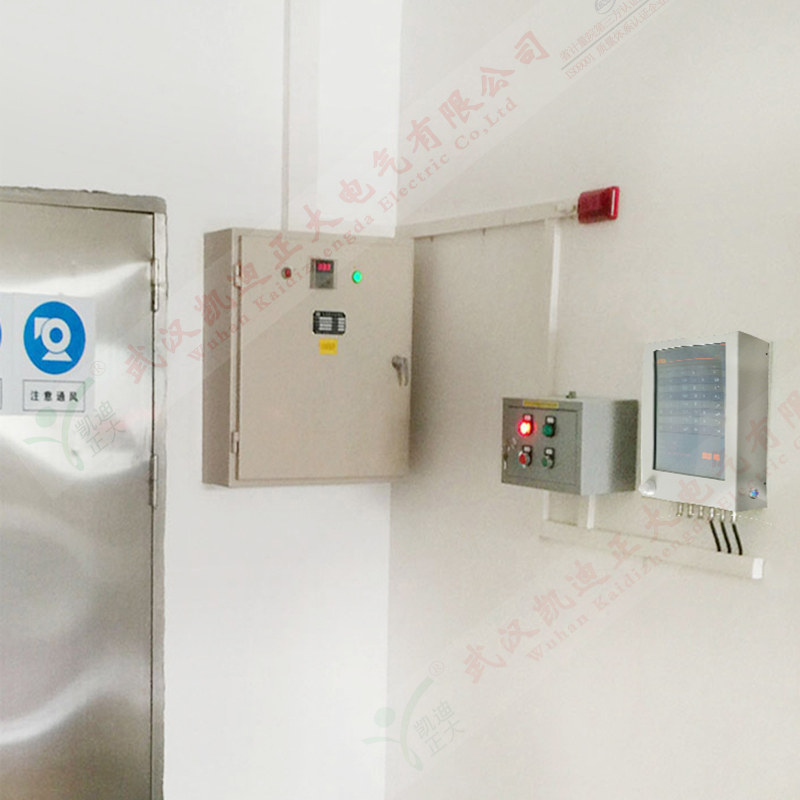

　　安装方式：壁挂式或屏柜式
