变压器介质损耗测试仪的工作原理与应用

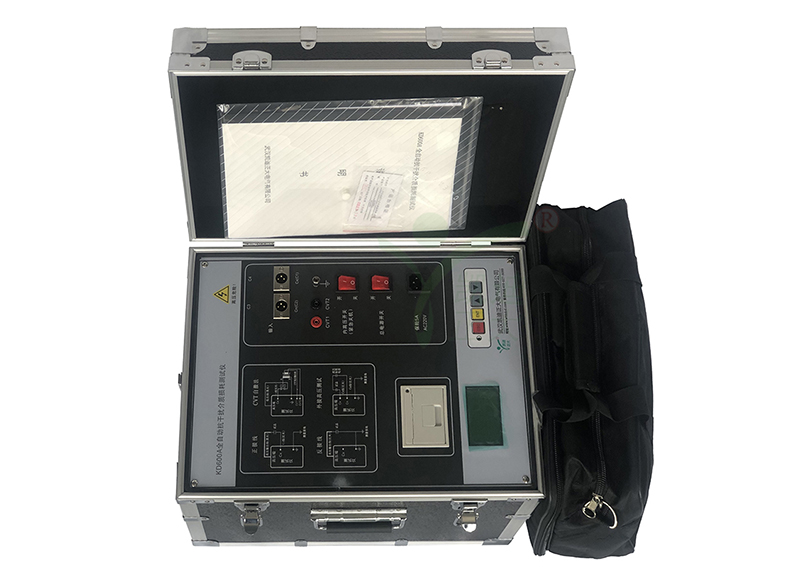

  KD600A全自动变压器介质损耗测试仪能够精确测量变压器绝缘材料的介质损耗角正切值（tanδ）和电容量，评估变压器绝缘状态。

  KD600A介质损耗测试仪核心功能在于测量介质损耗角正切值和电容容量。介质损耗角正切值表示在交流电压作用下，绝缘材料中能量损失的大小，是评价绝缘材料性能的重要指标。

  在交流电压作用下，电介质会消耗部分电能并将其转化为热能产生损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

  tgδ值是衡量电介质损耗的关键参数。一台正常的变压器绝缘系统，其介质损耗值维持在较低水平。而当绝缘出现老化、受潮或污染时，tanδ值会明显上升。

  KD600A还能测量电容量变化，电容量的异常增大可能表示绝缘受潮，而减小则可能暗示绝缘老化。这种双重检测指标使仪器不仅能反映绝缘的整体状况，还能辅助定位绝缘缺陷的位置和类型。

  在电力系统中，介质损耗测试仪的应用范围广泛。对于变压器而言，介质损耗测试能够有效检测出绕组绝缘的整体受潮、劣化及局部缺陷。变压器油的质量监测同样重要，专门的变压器油介质损耗检测仪为此类检测提供了便利。

  这种仪器用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。互感器、套管、电容器、避雷器等设备的介损测量同样是衡量其绝缘性能的基本方法。这些设备在长期运行中承受电场、温度和机械振动的综合作用，绝缘性能会逐渐下降，而介质损耗测试恰好能捕捉到这种渐进式的绝缘劣化。

  介质损耗测试仪的技术原理经历了从传统电桥到现代智能化测量的演进。

  早期采用高压电桥法，通过电桥平衡原理测量介质损耗角正切值和电容量。现代仪器则突破了传统的电桥测量方式，采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算。仪器内部包含一路标准回路和一路测试回路。标准回路由内置高稳定度标准电容器与标准电阻网络组成，测试回路则连接被试品。通过实时采集标准回路电流与被试回路电流的幅值及相位差，仪器计算出被测试品的电容值和介质损耗值。为应对变电站等强电磁干扰环境，现代介质损耗测试仪还采用了变频抗干扰技术，自动滤除50Hz工频干扰，保证在强干扰环境下仍能获得准确的测量结果。

  为适应不同现场条件和设备类型的测试需求，介质损耗测试仪提供了多种测量方法。正接线法适用于被试品两端都不接地的情况，测量时UH端为高电压。反接线法用于被试品一端接地的情况。此时IX端为高电压。

  自激法专门针对电容式电压互感器（CVT）试验困难的特点。无需外接标准电容器、调压器，使得测试非常简单可靠。外施高压法则在试品电容量较大，需要更高测试电压时使用。不使用仪器内部高压变压器，而外接高压装置进行测量。这种灵活多样的测量方式使介质损耗测试仪能够适应从实验室到现场的各种测试环境，满足不同设备的特殊测试需求。

  现代介质损耗测试仪已经发展成为高度集成化、智能化的测量系统。与传统仪器相比，现代仪器具有操作简单、中文显示、使用方便、无需换算、自带高压，抗干扰能力强，测试时间短等优点。内部采用计算机数字化实时采集方法，对数以万计的采样数据处理后进行矢量运算，测量结果更加可靠准确。

  仪器还配备了全触摸液晶显示器，超大全图形操作界面，使测量过程清晰明了。操作人员不需要额外的专业培训就能使用。数据存储和输出功能也得到增强，内部配备有日历芯片和大容量存储器，能随时保存检测结果，并通过U盘或计算机接口导出数据。集成化设计使仪器内附标准电容器和高压电源，便于现场测试，减少现场接线，提高了工作效率。
