KDJK-10A 架空线路接地故障巡查仪测试原理及主机测试界面

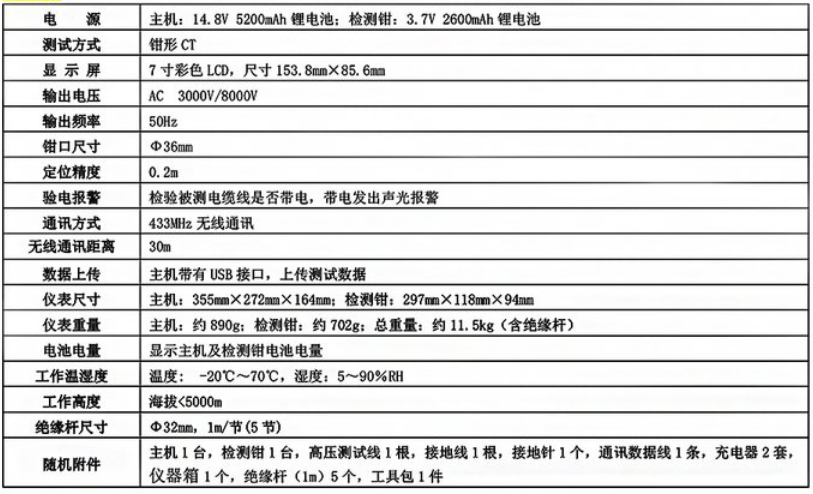

测试原理
      在架空线路停运后，由主机输出低频高压信号，通过检测钳左右两侧的发射钳分别向线路施加交流电压信号，检测钳中间的高灵敏电流互感器检测两侧电流幅值、相位。电流经过主机、检测钳，流经故障线路，在接地故障点入地并通过接地针返回主机。仪器输出为高压交流信号，分布电容与故障接地电阻构成 RC并联电路，通过检测线路两侧的电压、电流信号以及电压与电流之间的相位，判断出当前负载是容性还是感性负载，再通过比较左侧和右侧纯阻性阻抗的大小，从而确定接地故障点位于左侧还是右侧。沿线路将检测钳依次挂接在线路上，手持接收器指示出故障点的方向，以此逐渐逼近故障点。
