高压电缆耐压试验方式有哪些

作者:夏来源:武汉凯迪正大电气有限公司日期:2021-07-29 09:10:02阅读:

  由于大容量电缆的对地电容非常大,工频耐压方法不可能在现场应用于电缆耐压,而目前常见的电缆耐压试验方法主要是直流耐压、工频耐压、变频耐压、0.1Hz超低频耐压等,实验方法各有特点。

  1、直流耐压:直流耐压试验中施加在电缆上的电压是按照电阻分布的不能反映电缆在交流电压下绝缘体按电容分布的运行工况因而不能有效地检测到电缆在交流电压作用下的绝缘缺陷。此外,直流电压试验后交联聚乙烯电缆会有空间电荷累积在该电缆投入运行时残留的直流电荷会叠加在交流电压峰值上造成电缆运行电压高于其额定电压加速电缆的绝缘老化有可能导致绝缘击穿。

  2、超低频(0.1Hz)法:超低频(0.1Hz)法的局限性在于目前研制出的试验设备最高输出电压只有70~80kV峰值,因此仅能满足35kV及以下的交联聚乙烯电缆的耐压要求。交联聚乙烯电缆在超低频(0.1Hz)法耐压时的击穿电压比实际运行工频时的击穿电压要高得多,所以超低频(0.1Hz)法与工频耐压的等效性不够好。

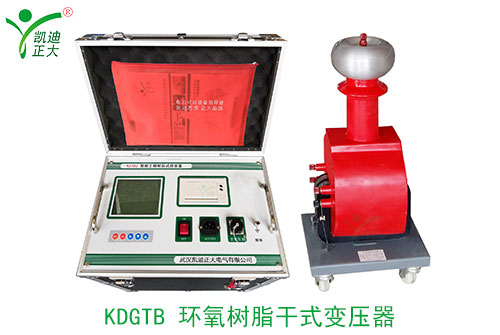

  3、工频谐振法:工频谐振法的原理是通过调感来调谐,使得试验频率达到工频。电缆进行工频耐压试验最符合其实际运行工况,但由于高电压、长距离的交联聚乙烯电缆的电容量很大,而调感式电抗器其负荷调谐范围很小,从而使得工频谐振法难以开展高电压、长距离的交联聚乙烯电缆的耐压试验。

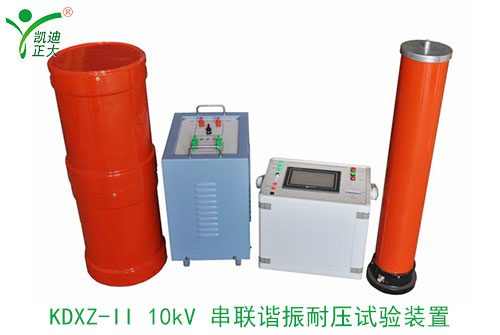

  4、变频串联谐振法:变频串联谐振法的试验回路由高压串联谐振主回路和变频调压回路组成。它的工作原理是:用电抗器和被试电缆组成高压串联谐振的主回路,由变频器调节励磁变压器的电压频率从而使主回路达到谐振状态,最后调节调压器电压使被试电缆达到耐压值。随着电力电子技术的发展,大功率的变频试验设备已经出现,目前国外高新的设备可作500kV及以下交联聚乙烯电缆的交流耐压试验,电缆长度从10m至10km无限制,可调频率在20~300Hz之间,重量也相对较轻。有报告指出:0~300Hz的交流耐压试验与工频耐压的等效性良好,作为高压交联电缆的耐压试验比其他方法更加有效。

  综上所述,对于交联聚乙烯电缆而言,由于超低频法与直流耐压法的等效性不是很好,但是工频谐振法又无法在现场进行大容量电缆的耐压试验,故采用变频谐振耐压是现场试验最可行的方法。
