凯迪正大：KDHVA-60超低频高电缆耐压介损测试系统

产品介绍

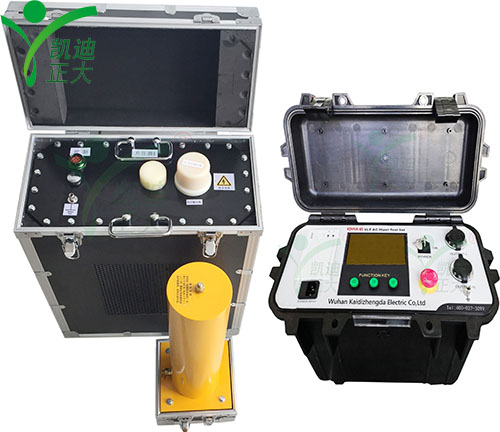

凯迪正大KDHV-60超低频高电缆耐压介损测试系统是用于测试中低压电缆的真正紧凑便捷的超低频测试系统。该仪器可用于10KV以下电缆的耐压，35KV以下介质损耗，局部放电等项目的测试。该仪器自身集成·介质损耗诊断系统，具有电缆耐压测试，外护套测试，外护套故障定位，直流测试，介质损耗测试等多种测试功能。同时该仪器是世界上最轻的，集耐压和介质损耗为一体的，峰值电压可达到45KV的电缆测试仪。满足标准：KDHVA-60满足IEEEP400.2/D9-2010可以几乎按照国家标准对45kv电缆进行耐压测试；

产品特点

抗干扰能力强，在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好

一机多用该仪器自身集成符合IEEEP400.2/D9-2010的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试；

3强大的输出，输出电压峰值可达34KV，有效值可达24KV，与同品类仪器相比，电容最大10μF可测量更长距离电缆。输出电流最大可达60mA，比同类仪器所需测试时间更短

无限制运行时间，可对电缆进行持续测量，而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时

可视化软件，大多数测试结果可以通过USB或者蓝牙进行下载，编辑并形成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果形成对比。

安全系统：具有两个独立的接地装置(电子和机械放电），确保仪器运行时电源被意外切断，，也能使仪器放电，保证操作人员安全。

返回电压保护：防止测试过程中电缆突然上电对人员造成伤害，当仪器检测外部电压大于100V时，自动切断，并有红色指示灯指示，保证操作人员安全

运输方便：重量（39kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输箱，便于现场测试及运输

高清显示屏：具有高清显示屏（4×3’’）,可以轻读取测试结果。

技术参数

输出电压：正炫：0~65  DC~0~60kv,方波：0~65KV,精度;±1%,分辨率：≤10μA,

输出电流：电流：0~80mA,分辨率：≤10μA精度,±1%

输出频率：0.01~0.1Hz（默认0.1Hz）-自动调整频率

电阻范围：0.1MΩ~5GΩ

输出负载：1.0μ[email protected],44kVrms(6km)电缆   2.0μ[email protected],44kVrms(10km)电缆    5.0μ[email protected],44kVrms(15km)电缆

输出模式：烧穿/故障状态或故障跳闸方式，绝缘/护套测试。全程独立负载的交流（极低频），直流（正或负极）

测量：电压，电流，电容，电阻，时间，闪络电压

介质损耗测量范围

电压范围：正弦：1~44KVrms  电压分辨率：0.1kVrms 电流分辨率：0.1μArms 负载范围：500pF~10μF

Tanδ测量分辨率：0.1×10-3  Tanδ测量精度：±0.3×E-3（负载>15nF）

±0.5×E-3（负载<15nF）

绝缘护套缺陷定位：输出电压：0~10KV 脉冲/周期：1:3/4s,1:5/4s,1:5/6s,1:9/6s,

输出模式；AC（VLF）对称和整个范围内不受负载影响。DC（正极或者负极），烧穿/故障测试；绝缘护套检测，50Hz，13kv 回授保护/双放电设备（内部）
