电缆震荡波局放定位系统试验目的及方法

电缆振荡波局放测试系统用于检测和定位电缆绝缘和接头以及终端的局部放电（PD），KD-OWTS系统可用于10kV、20kV等中压电缆的检测。系统既可以装在测试车内，配合其它测试系统，也可单独使用。 KDDAC-30系统由工业计算机控制，具有数据集成和信号存储功能，可以对所测量的局部放电数据进行自动评估。

电缆振荡波局放测试系统用于检测和定位电缆绝缘和接头以及终端的局部放电（PD），KDDAC-30系统可用于对10KV，20KV等电缆检测，系统既可以装在试验车内，配合其他测试系统，也可单独使用，系统由工业计算机控制，具有数据集成信号存储功能，可以对所测量的局放数据进行自动评估，最终得到电缆局放的大小与位置分布图。

电缆震荡波局放定位系统用于检测和定位电缆绝缘和接头以及终端的局部放电。

检测步骤

电缆振荡波局放测试系统检测步

被试电缆已停电，具备试验条件

将电缆接地进行充分放电

测量电缆三相绝缘电阻，做好记录

测量电缆长度及电缆接头位置

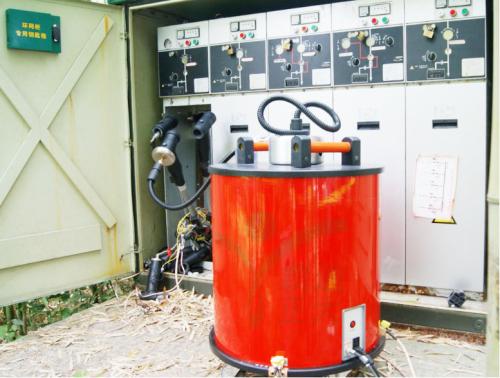

进行设备接线，确认无误后，启动系统，输入电缆基本信息

局部放电校准

加压测试，分别对三相电缆按要就进行测试，保存数据，在开始出现局放电信号时，保存局部放电起始电压和熄灭电压数据

拆除试验设备，清理工作现场

测量电缆三相绝缘电阻，做好记录

办理工作终结手续

缩写：根据IEC规定，一般情况下对下列名词在操作手册中都尽量使用缩写：

1、PD局部放电

2、DAC阻尼交流电压

3、PDIV局放起始电压

4、PDEV局放终止电压

5、PD-mapping局放源点分布图

6、TDR时域反射仪

电缆振荡波局放测试系统安全规则在运行本测试系统前，请操作者熟知本章节的相关安全规则。连接被测电缆前一定要遵守下列五项安全规则以及其它相关安全规则。

1.切断被测电缆电源；

2.防止被测电缆重新带电；

3.确保电缆上没有残存电压；

4.将电缆接地并短路；

5.隔离附近带电设施。
