KDJS-8A 绝缘杆试验装置是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求，联合高校武汉理工学院研制生产，并获得武汉市政府科技创新基金的资金支持。本产品各项指标均符合国标的要求，可以按《电力安全工器具预防性试验规程》要求对绝缘杆进行智能化绝缘耐压试验，试验过程中不允许击穿，同时可测量绝缘杆的泄漏电流(不大于限定值)。产品适用于所有与电力相关行业。

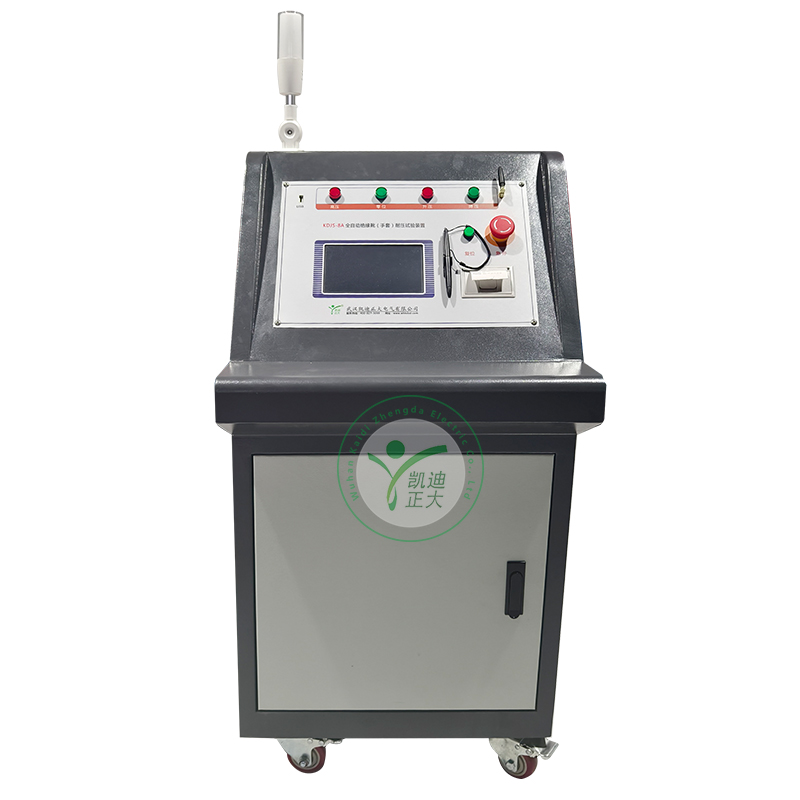

　　组成部分：升压操作箱(台)、试验变压器、绝缘杆试验支架及电极装置。

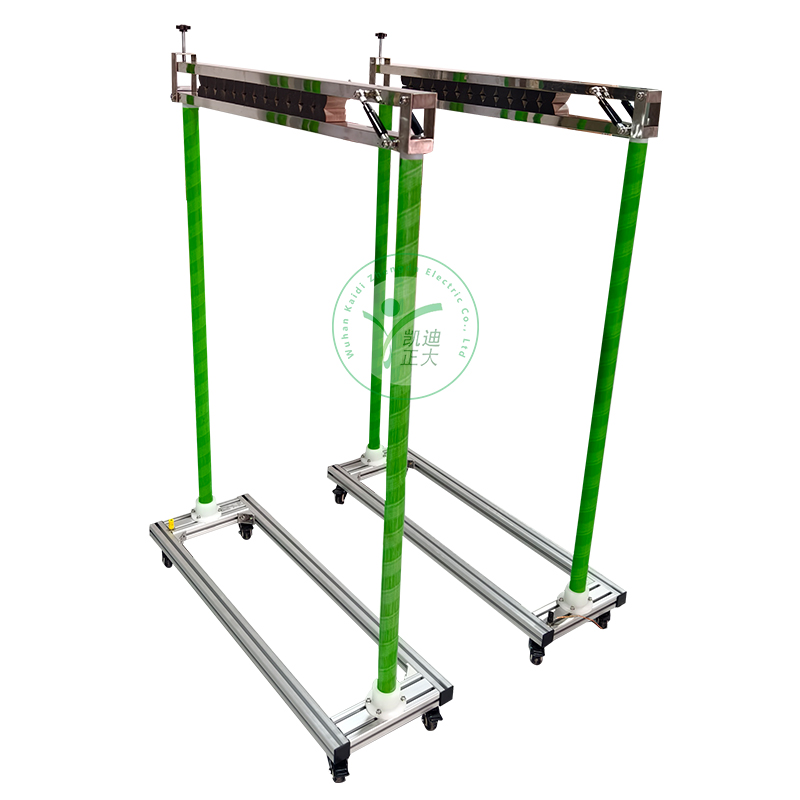

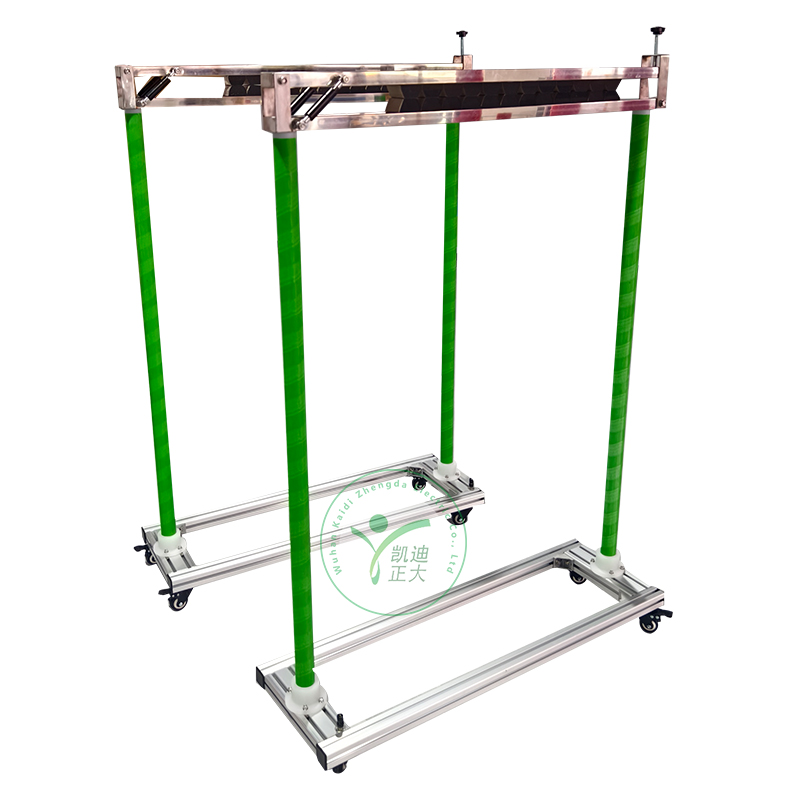

　　加配绝缘支架：可方便安装不同规格的绝缘杆，进行耐压试验。同时该支架也可用于电容型验电笔、核相器等安全器具的试验。

　　泄漏电流测量：采用高压泄流测量专利技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。测试仪与高压系统隔离，确保试验人员的人身安全。

　　显示与打印：采用7寸TFT触摸大屏幕液晶汉字显示，高速热敏打印机，显示信息量大，可清晰显示试验电压、电流、泄漏电流、计时时间、万年历等参数及汉字提示内容。

　　自动耐压试验：仪器自动合闸、升压、计时、降压至零并断电结束。

　　安全保护：可测量试验电压、试验变压器一次电流等参数。操作台与高压系统隔离，确保试验人员安全，设备具有过压、过流保护功能，设有高压危险警示灯显示。

　　实时显示：实时显示高压电压、高压电流、低压电压、低压电流、时间及耐压结果，显示直观明了。

　　参数设定与保护：完善的过压、过流保护，可任意设定输出电压、高压电流上限、低压电流上限和计时时间。

　　全自动流程：试验开始后，仪器自动合闸，以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示试品泄漏电流并自动保存试验结果。

　　回零检测：具有回零检测功能，回零确定后才可进行试验，安全可靠。

　　测量精度：测量电压和测量电流采用高低压相互对应实时比较，保证测量电压电流值的准确性。

　　高低压分离：泄漏电流采用抗干扰无线传输技术传输回控制箱，保护人身安全。无线传输距离不低于10米。

　　步进电机控制：采用高细度的步进电机控制调压器升压过程，逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

　　过载保护：超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

　　数据存储：可保存不少于60组试验数据及结果，能随时查阅试验数据。

　　打印内容：可显示打印被试品电压值、泄漏电流值。

　　变压器变比设定：试验变压器变比自由设定，可以与客户现有变压器相互配套。

　　分体使用：仪器可以分体使用，如操作箱有故障，试验机部分能单独配套试验变压器完成试验，不影响试验校验工作。

　　移动便利：升压操作箱、试验变压器、绝缘杆试验支架均可在加装移动万向轮，更方便快捷移动运输。

　　控制箱输入电压：AC220V±10% 50Hz±1

　　显示方式：7寸TFT触摸大屏幕

　　控制箱输出电流：0～25A

　　控制箱输出电压：0～250V

　　控制箱试验计时长度：0～999H

　　电流允许误差：<±(0.2%I+0.02%Imax)

　　泄漏电流量程：≧30.0mA(可调)

　　泄漏电流分辨率：0.01mA

　　泄漏电流允许误差：±(0.5%I+2个字)

　　无线传输距离：不低于10米

　　无线传输工作电源：DC12V

　　试验变额定容量：5kVA

　　试验变输出电压：AC 0～50kV

　　试验变输入电流：0～20A

　　试验变输入电压：0～250V

　　电压精度：≤±0.2%I+0.02%满度

　　电流精度：≤±0.2%U+0.02%满度

　　试验变测量变比：0～1000：1

　　试验变阻抗电压：5～7%

　　试验变输出电压波形：正弦波

　　试验变变比误差：<±1%

　　试验变波形畸变率：≯3%

　　试验变满负荷工作时间：≮1～2小时(温升50℃)

　　试验变空载损耗：0.2%～0.4%
