结构：

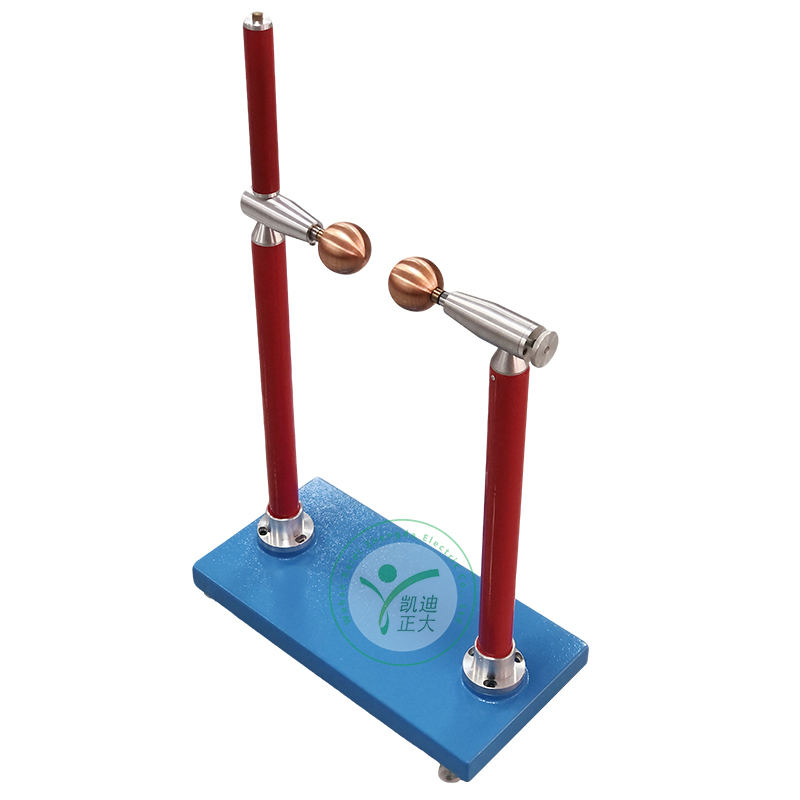

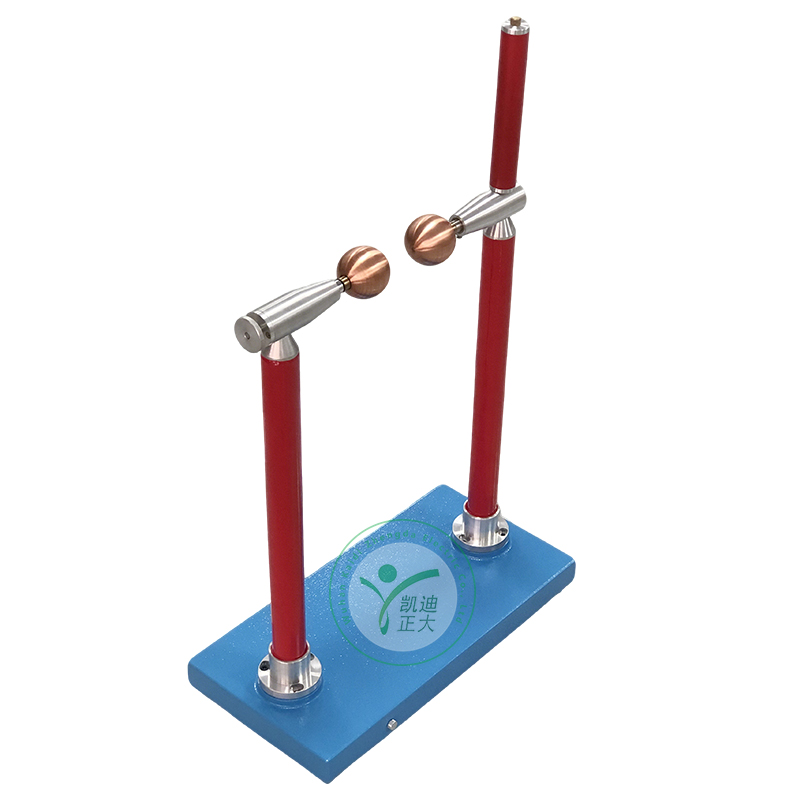

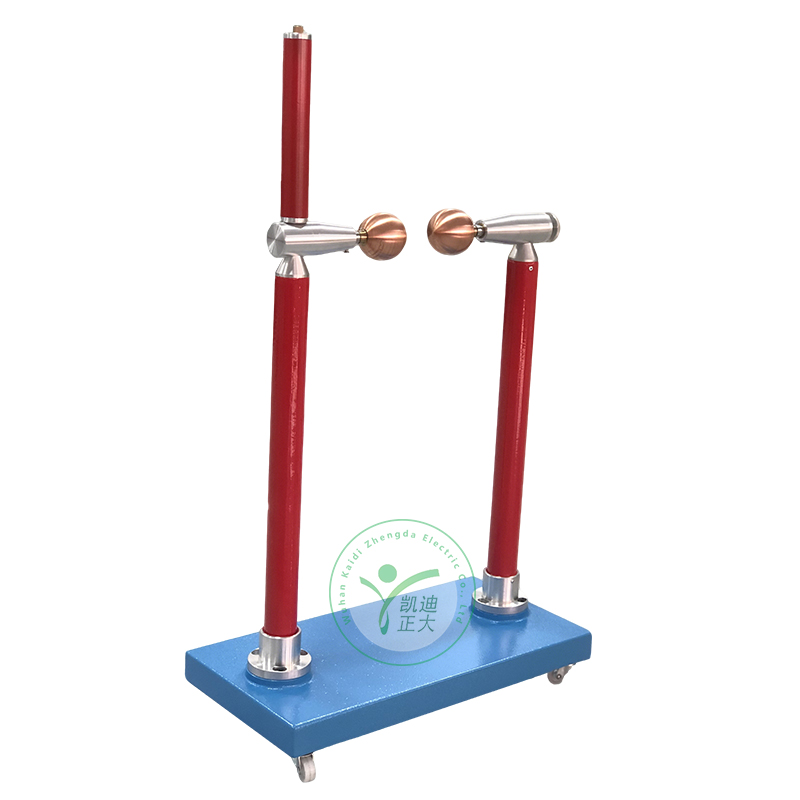

　　放电球隙测压器(水平式)其结构由活动底座、绝缘支管、铜球、调节轴(标尺)、微调轮、水电阻等主要部件组成。

球隙器的应用：

　　在作试验时将球隙器和试品并联，球隙器本身串有每伏1欧的保护电阻，先将球隙调整在60%试验电压(球隙的放电距离可以从下面球间隙放电电压表，表1、表2中查得)，此时试品应同时接上。测定当球隙放电时试验变压器和低压侧电压表读数(取3~4次平均值)然后按同样方式测定70%和80%试验电压时电压表读数，以此三点线值作一曲线(大多为一直线)，再延长此曲线(大多按正比例推算)至所需的试验电压高10~15%位置上，作为耐压验过程可能发生过电压的放电保护。

注意事项：

　　高电压绝缘试验的安全规则，必须按照国家1995-10-01实施GB311.6-83《高电压试验技术》第二部分“试验程序”和水电部《电气设备预性验规程》为准。

主要特点:

　　a.该产品是高压试验常用的设备，可用于球隙放电和过电压保护。

　　b.高压试验，过电压保护和高压精测量，结构简单、体积小、重量轻、便于携带。

规格：φ50、φ100、φ200、φ250 、φ300、φ350、φ500、φ650

电压等级： 50kV 100 kV 150 kV 200 kV 300 kV 400 kV 500 kV 600 kV 750 kV 1000 kV 1500 kV

　　使用球隙时，应以试验时的气温和气压下修正系数来修正，可按下列公式计算：

　　V’2=SV2

　　S=0.3869/(273-t)

　　其中：S—相对空气密度

　　P—气压(毫米汞柱)

　　t—气温(℃)

　　V2—试验状态下的电压

　　V’2—标准状态下的电压(P=78毫米汞柱、t=20℃)

　　也即为放电曲线中所求得电压
