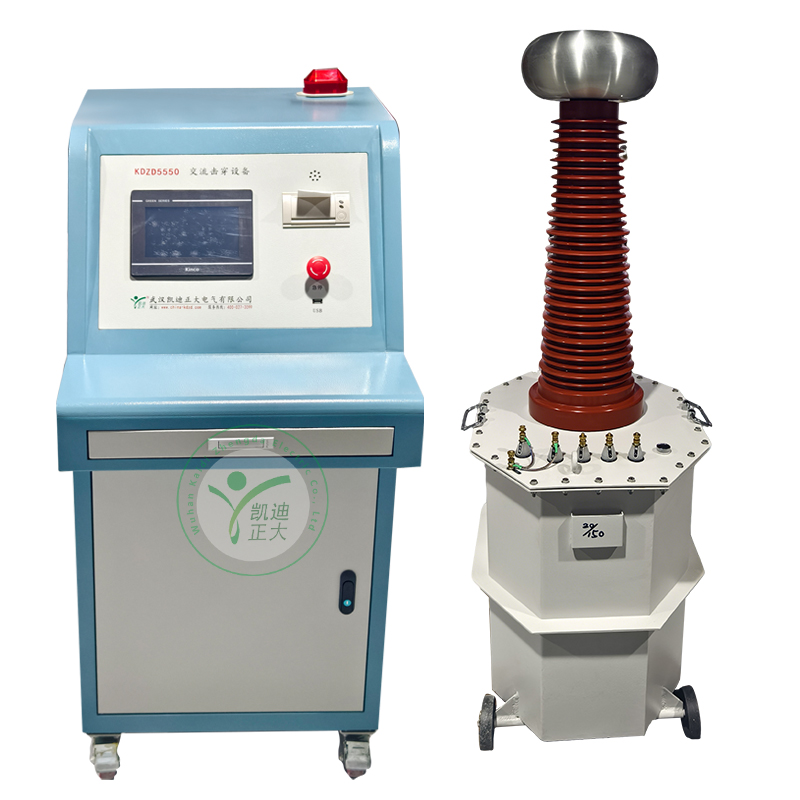

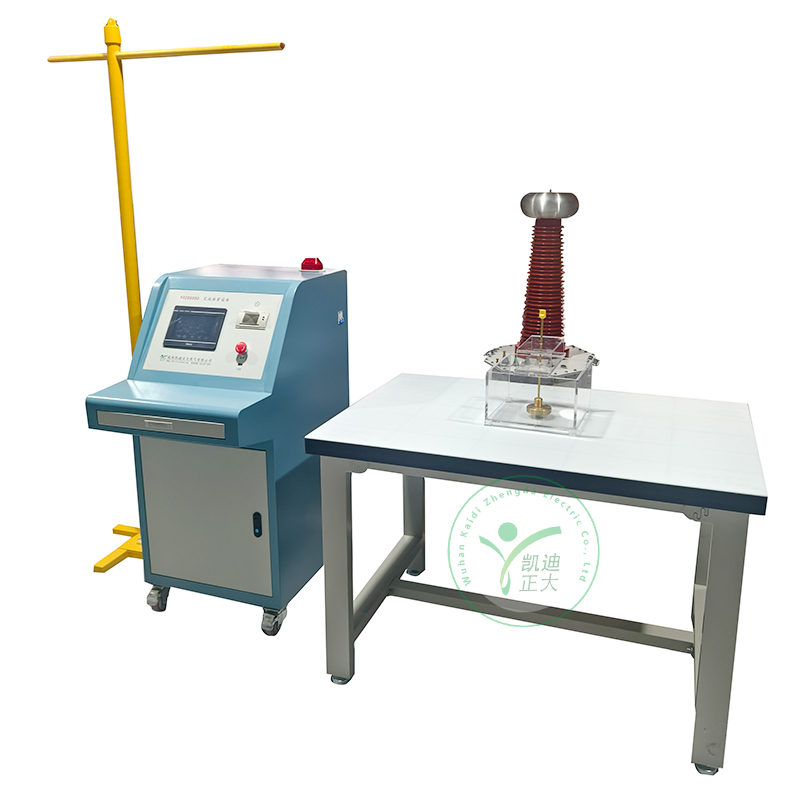

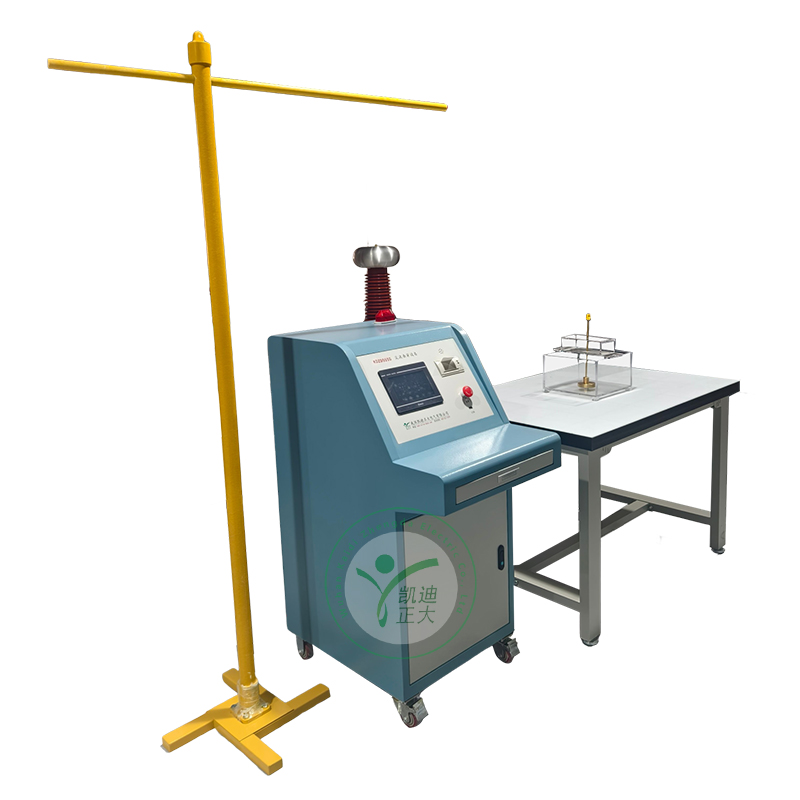

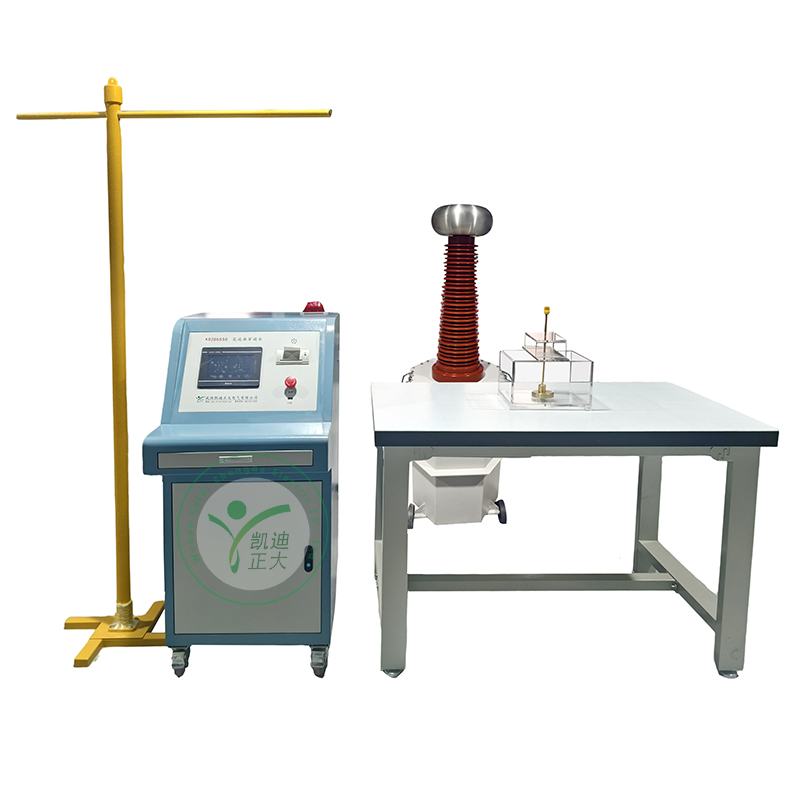

KDZD5550击穿耐压试验装置-武汉凯迪正大电气有限公司

产品编号： KDZD5550击穿耐压试验装置

参考标准：

控制面板简洁，功能标注明确，操作简单；
界面采用实时显示的方式，更方便试验过程的观看。

产品说明书

检定证书

标准及规程

产品概述

产品特点

详细参数

相关信息：KDZD5550系列智能绝缘材料热态击穿电压测试仪

注：关于产品购买、技术维护等服务，欢迎咨询!在线咨询

产品概述

产品简介
本公司生产的全自动材料击穿耐压试验装置是根据国家 GB1408.1-2006《绝缘材料电气强验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。该设备采用微电子芯片处理技术、触摸屏控制及上位机操作，操作简单明了。测试系统由程控电源模块、信号采集调理模块和计算机控制系统三个模块组成。全部测试参数设定后自动进行测试，无需人工干预。

使用范围
本装置主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。

产品特点

产品特点
1.该设备7寸触摸屏进行操作控制。
2.如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。
3.设备具有试验参数记忆功能，相同的试验条件不需要每次试验时都进行设置，且断电仍会记忆最后一次试验设置参数。
4.试验界面简单明了，方便理解。
5.控制面板简洁，功能标注明确，操作简单。
6.可同时记录100条试验数据，10次试验记录为一页，方便试验数据的对比分析。
7.设备试验界面采用实时显示的方式，更方便试验过程的观看。
8.本仪器具有多重防护措施，保证操作人员的人身安全。
9.门限位保护:不关门，即使通电点实验开始，设备无反应。
10.电压归零保护:如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位。
11.过电压保护:可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零。
12.高压机械限位:如果软件系统失去控制，电压继续往上升，到高压限位后，系统会提示到达上限位。
13.有运行指示灯，通过观察指示灯的状态来判断是否在运行。

详细参数

主要技术参数
50KV
输入电压：AC220V 50Hz
输出电压：AC : 0 ~50kV ；DC: 0 ~50kV
输出功率：5kVA
测量范围：AC:1 ~50kV ； DC: 1~50kV

100KV
输入电压：AC220V 50Hz
输出电压：AC : 0 ~100kV；DC: 0 ~100kV
输出功率：10kVA
测量范围：AC: 1~100kV；DC: 1~100kV

150KV
输入电压：AC220V 50Hz
输出电压：AC : 0 ~150kV；DC: 0 ~150kV
输出功率：15kVA
测量范围：AC: 1 ~150kV；DC: 1~150kV

测量误差：≤ 2%
耐压时间：0～60S
漏电流：可由计算机软件自由进行设定
电源：交流 220V±10%的单相交流电压和 50Hz±1%的频率
试验环境：温度： 15 ～ 30℃,相对湿度： 30%～65%能够稳定运行。
接地要求：仪器需要单独接地，接地附合国家标准要求，接地电阻≤0.5Ω
