  • KDHX-8700无线高压核相相序表
  • KDHX-8700无线高压核相相序表
产品编号:

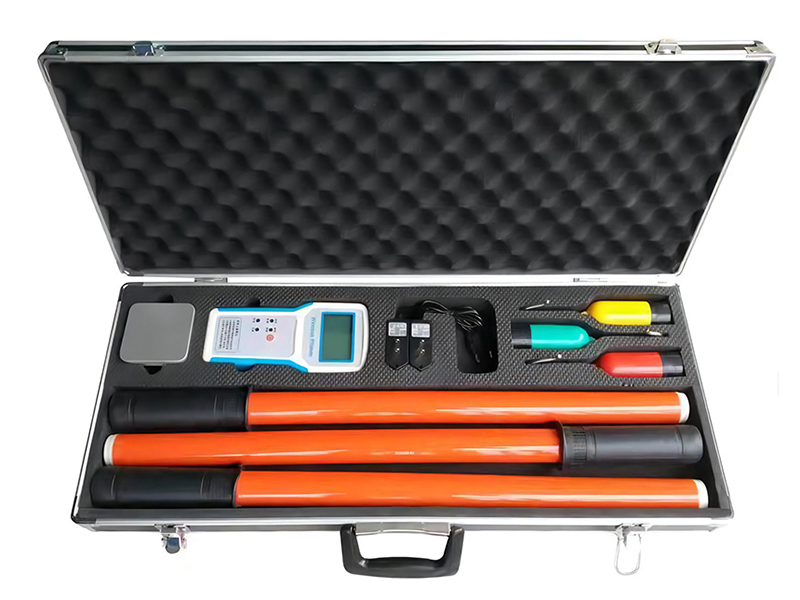

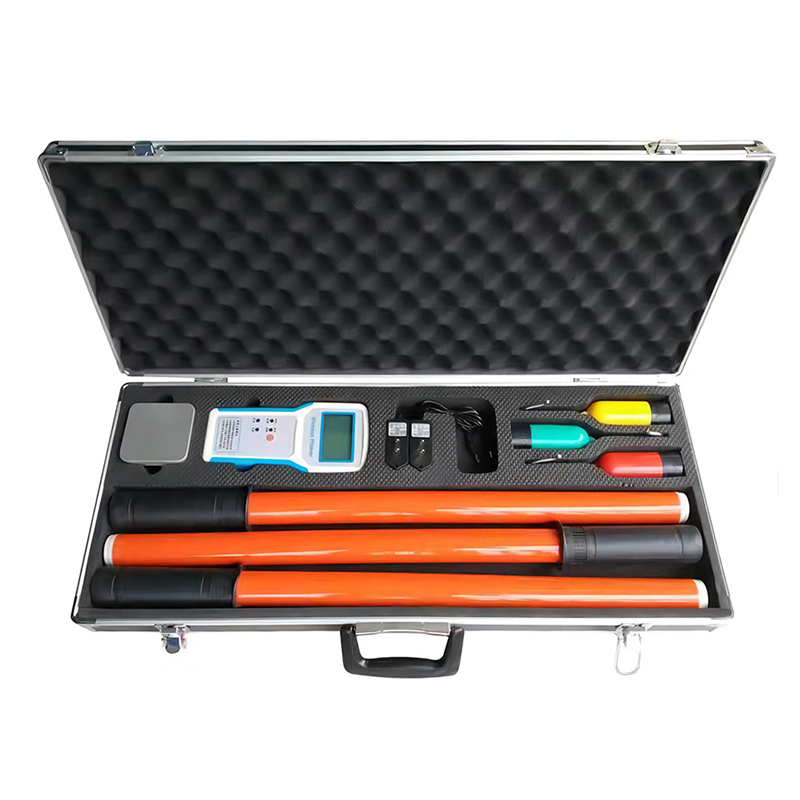

KDHX-8700无线高压核相相序表

参考标准:

  • 相位差准确度:误差≤5°
  • 频率准确度:±0.1HZ
  • 可跨电压测量范围为380V~35kV
  • 发射器和接收主机的最大传输视距约100米

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KDHX-8700无线高压核相相序表用于测定三相线相序、检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作,否则可能发生短路。仪器适用于380V~35kV交流输电线路和二次带电显示器核相,10KV输电线路带电核相作业,同时具有高压验电和核定相序的功能。


产品特点

仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点,符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比,其主要优点是去掉了连接两个电网(电源)两端的引线,使用不受地形和设施构架的方式限制,提高了安全性。

测量相序时使用X发射器、Y发射器、Z发射器和接收主机。三个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算三条线路之间的两两之间相位差,判断相序。

近程核相时只使用X发射器、Y发射器和接收主机。两个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算两条线路之间的相位差,判断是否同相。

详细参数

技术特性
1、相位差准确度:误差≤5°。
2、频率准确度:±0.1HZ。
3、可跨电压测量范围为380V~35kV。
4、发射器和接收主机的最大传输视距约100米。
5、真人语音提示测量结果和操作步骤。
6、3.2英寸彩屏同时显示2条线路相位差、矢量图和同异相结果。
7、发射器采用数字无线传输技术,手持机可显示发射器的电池电量、测量线路的相位、频率等参数。
8、连续1小时无操作自动关机。
9、发射器和接收主机均内置可充电锂电池,配置5V充电器。
10、主机内置18650锂电池,电池容量为2600mAH。发射器内置10440锂电池,电池容量为350mAH。
11、高压测量时泄漏电流<10uA。
12、发射器工作功耗<0.1W,接收主机工作功耗<0.3W。
13、工作环境:-35℃--- +45℃ 湿度≤95%RH。
14、整机重量:约3.6KG。
15、仪器包装尺寸:长89cm*宽26cm*高11cm。
